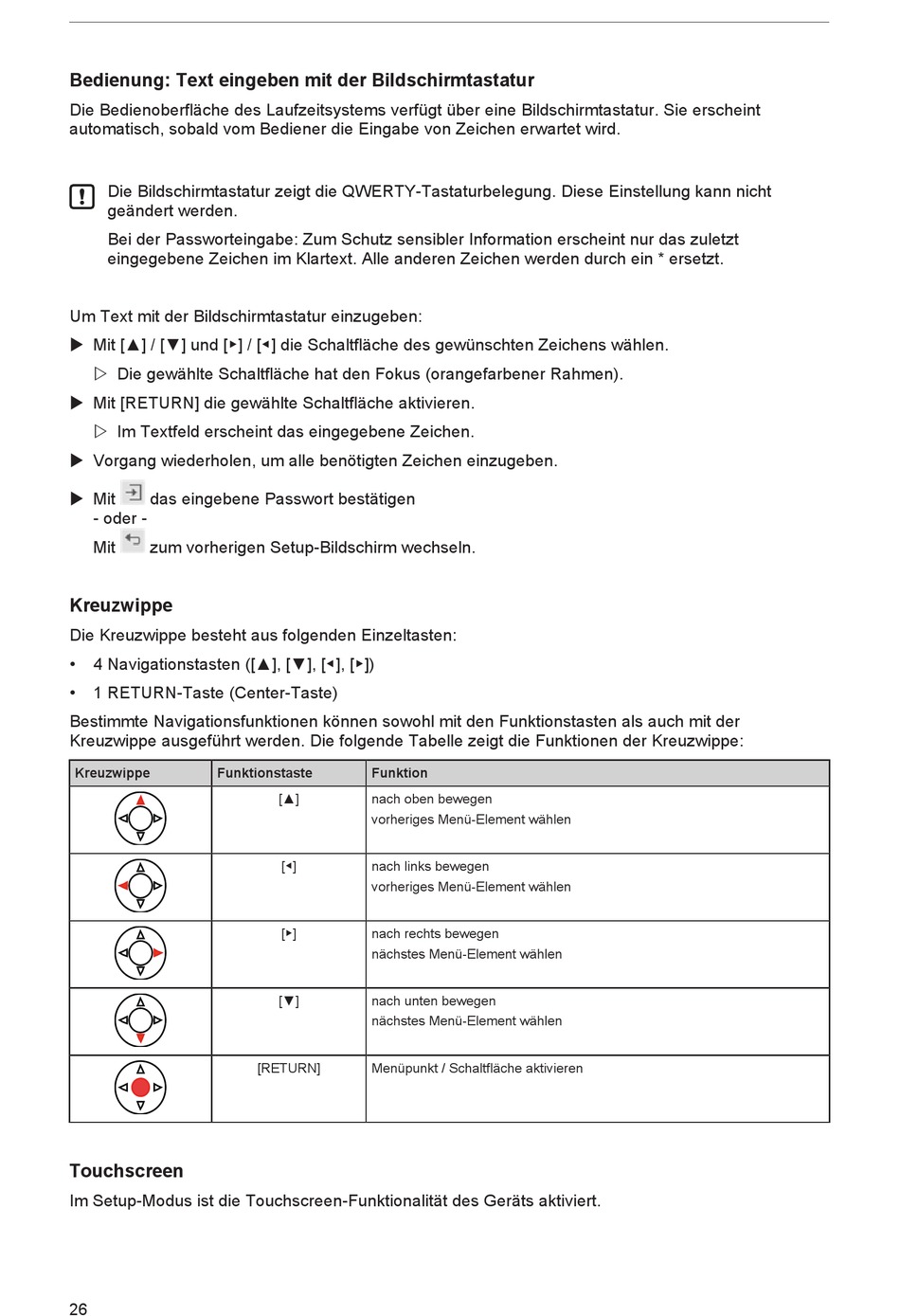

Bedienung: Text eingeben mit der Bildschirmtastatur

Die Bedienoberfläche des Laufzeitsystems verfügt über eine Bildschirmtastatur. Sie erscheint
automatisch, sobald vom Bediener die Eingabe von Zeichen erwartet wird.
Die Bildschirmtastatur zeigt die QWERTY-Tastaturbelegung. Diese Einstellung kann nicht
geändert werden.
Bei der Passworteingabe: Zum Schutz sensibler Information erscheint nur das zuletzt
eingegebene Zeichen im Klartext. Alle anderen Zeichen werden durch ein * ersetzt.
Um Text mit der Bildschirmtastatur einzugeben:
u Mit [▲] / [▼] und [▶] / [◀] die Schaltfläche des gewünschten Zeichens wählen.
w Die gewählte Schaltfläche hat den Fokus (orangefarbener Rahmen).
u Mit [RETURN] die gewählte Schaltfläche aktivieren.
w Im Textfeld erscheint das eingegebene Zeichen.
u Vorgang wiederholen, um alle benötigten Zeichen einzugeben.
u Mit
das eingebene Passwort bestätigen
- oder -
Mit zum vorherigen Setup-Bildschirm wechseln.
Kreuzwippe
Die Kreuzwippe besteht aus folgenden Einzeltasten:
• 4 Navigationstasten ([▲], [▼], [◀], [▶])
• 1 RETURN-Taste (Center-Taste)
Bestimmte Navigationsfunktionen können sowohl mit den Funktionstasten als auch mit der
Kreuzwippe ausgeführt werden. Die folgende Tabelle zeigt die Funktionen der Kreuzwippe:
Kreuzwippe Funktionstaste

Touchscreen

Im Setup-Modus ist die Touchscreen-Funktionalität des Geräts aktiviert.
26
Funktion
[▲] nach oben bewegen
vorheriges Menü-Element wählen
[◀] nach links bewegen
vorheriges Menü-Element wählen
[▶] nach rechts bewegen
nächstes Menü-Element wählen
[▼] nach unten bewegen
nächstes Menü-Element wählen
[RETURN] Menüpunkt / Schaltfläche aktivieren
