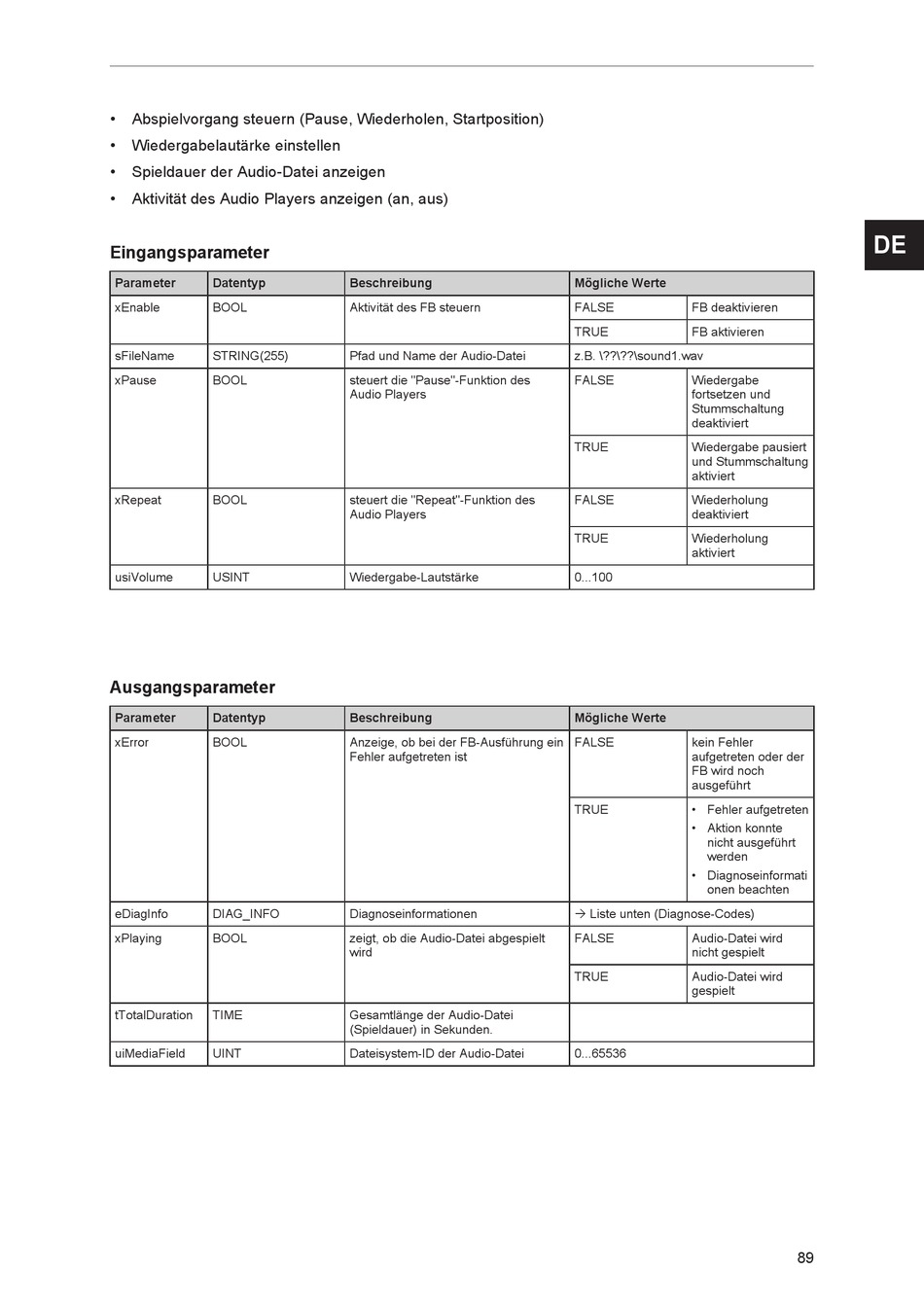

Ausgangsparameter - ifm ecomatDisplay Programmierhandbuch

• Abspielvorgang steuern (Pause, Wiederholen, Startposition)
• Wiedergabelautärke einstellen
• Spieldauer der Audio-Datei anzeigen
• Aktivität des Audio Players anzeigen (an, aus)
Eingangsparameter
Parameter Datentyp
xEnable BOOL
sFileName STRING(255)
xPause BOOL
xRepeat BOOL
usiVolume USINT

Ausgangsparameter

Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xPlaying BOOL
tTotalDuration TIME
uiMediaField UINT
Beschreibung
Aktivität des FB steuern
Pfad und Name der Audio-Datei
steuert die "Pause"-Funktion des
Audio Players
steuert die "Repeat"-Funktion des
Audio Players
Wiedergabe-Lautstärke
Beschreibung
Anzeige, ob bei der FB-Ausführung ein
Fehler aufgetreten ist
Diagnoseinformationen
zeigt, ob die Audio-Datei abgespielt
wird
Gesamtlänge der Audio-Datei
(Spieldauer) in Sekunden.
Dateisystem-ID der Audio-Datei
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
z.B. \??\??\sound1.wav
FALSE Wiedergabe
fortsetzen und
Stummschaltung
deaktiviert
TRUE Wiedergabe pausiert
und Stummschaltung
aktiviert
FALSE Wiederholung
deaktiviert
TRUE Wiederholung
aktiviert
0...100
Mögliche Werte
FALSE kein Fehler
aufgetreten oder der
FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte
nicht ausgeführt
werden
• Diagnoseinformati
onen beachten
Ò Liste unten (Diagnose-Codes)
FALSE Audio-Datei wird
nicht gespielt
TRUE Audio-Datei wird
gespielt
0...65536
DE
89
