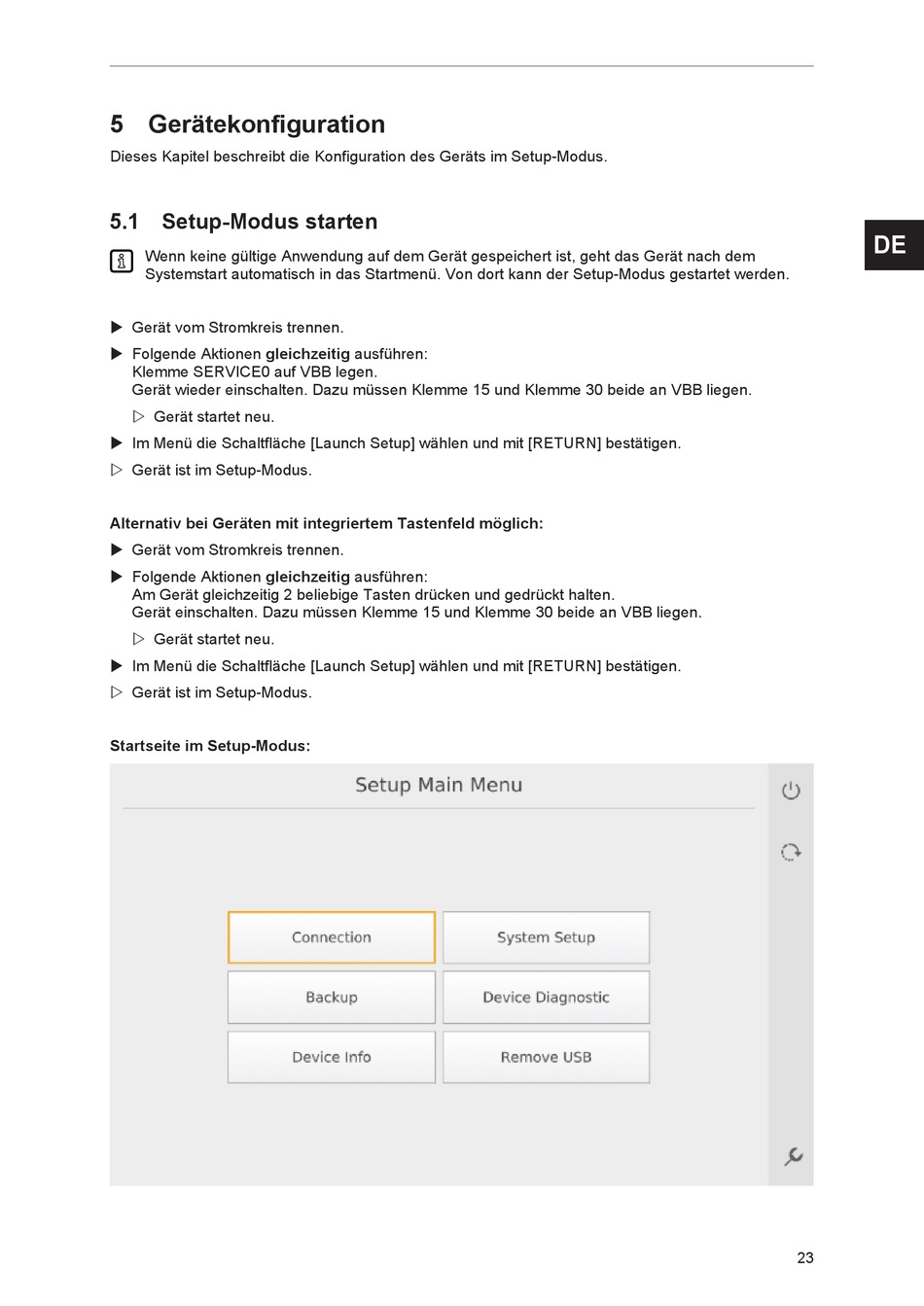

5 Gerätekonfiguration
Dieses Kapitel beschreibt die Konfiguration des Geräts im Setup-Modus.
5.1 Setup-Modus starten
Wenn keine gültige Anwendung auf dem Gerät gespeichert ist, geht das Gerät nach dem
Systemstart automatisch in das Startmenü. Von dort kann der Setup-Modus gestartet werden.
u Gerät vom Stromkreis trennen.
u Folgende Aktionen gleichzeitig ausführen:
Klemme SERVICE0 auf VBB legen.
Gerät wieder einschalten. Dazu müssen Klemme 15 und Klemme 30 beide an VBB liegen.
w Gerät startet neu.
u Im Menü die Schaltfläche [Launch Setup] wählen und mit [RETURN] bestätigen.
w Gerät ist im Setup-Modus.
Alternativ bei Geräten mit integriertem Tastenfeld möglich:
u Gerät vom Stromkreis trennen.
u Folgende Aktionen gleichzeitig ausführen:
Am Gerät gleichzeitig 2 beliebige Tasten drücken und gedrückt halten.
Gerät einschalten. Dazu müssen Klemme 15 und Klemme 30 beide an VBB liegen.
w Gerät startet neu.
u Im Menü die Schaltfläche [Launch Setup] wählen und mit [RETURN] bestätigen.
w Gerät ist im Setup-Modus.
Startseite im Setup-Modus:
