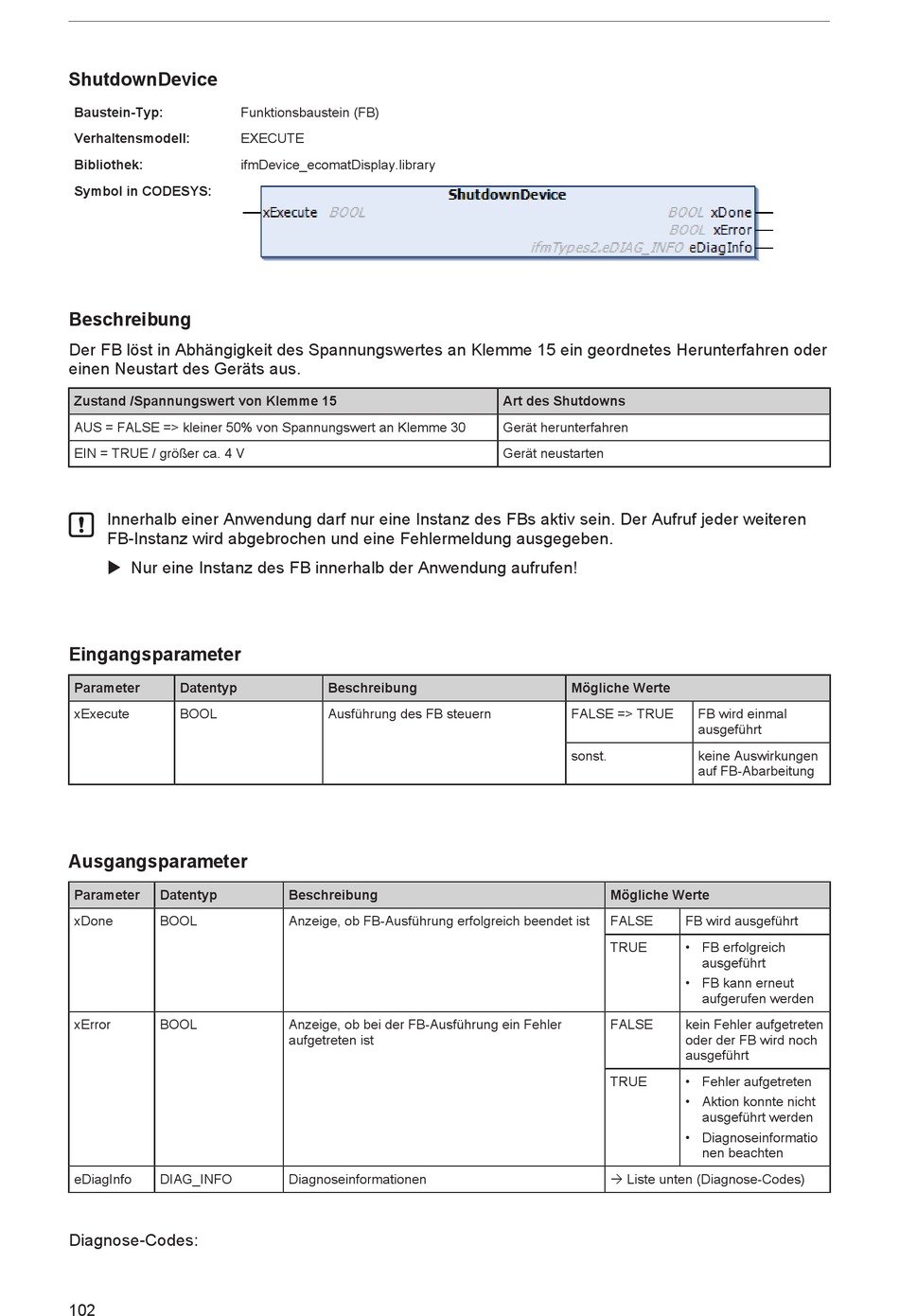

ShutdownDevice
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB löst in Abhängigkeit des Spannungswertes an Klemme 15 ein geordnetes Herunterfahren oder
einen Neustart des Geräts aus.
Zustand /Spannungswert von Klemme 15
AUS = FALSE => kleiner 50% von Spannungswert an Klemme 30
EIN = TRUE / größer ca. 4 V
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xExecute BOOL
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
Diagnose-Codes:
102
Funktionsbaustein (FB)
EXECUTE
ifmDevice_ecomatDisplay.library
Beschreibung
Ausführung des FB steuern
Beschreibung
Anzeige, ob FB-Ausführung erfolgreich beendet ist
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Art des Shutdowns
Gerät herunterfahren
Gerät neustarten
Mögliche Werte
FALSE => TRUE
sonst.
Mögliche Werte
FALSE
TRUE
FALSE
TRUE
Ò Liste unten (Diagnose-Codes)
FB wird einmal
ausgeführt
keine Auswirkungen
auf FB-Abarbeitung
FB wird ausgeführt
• FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen werden
kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
• Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
