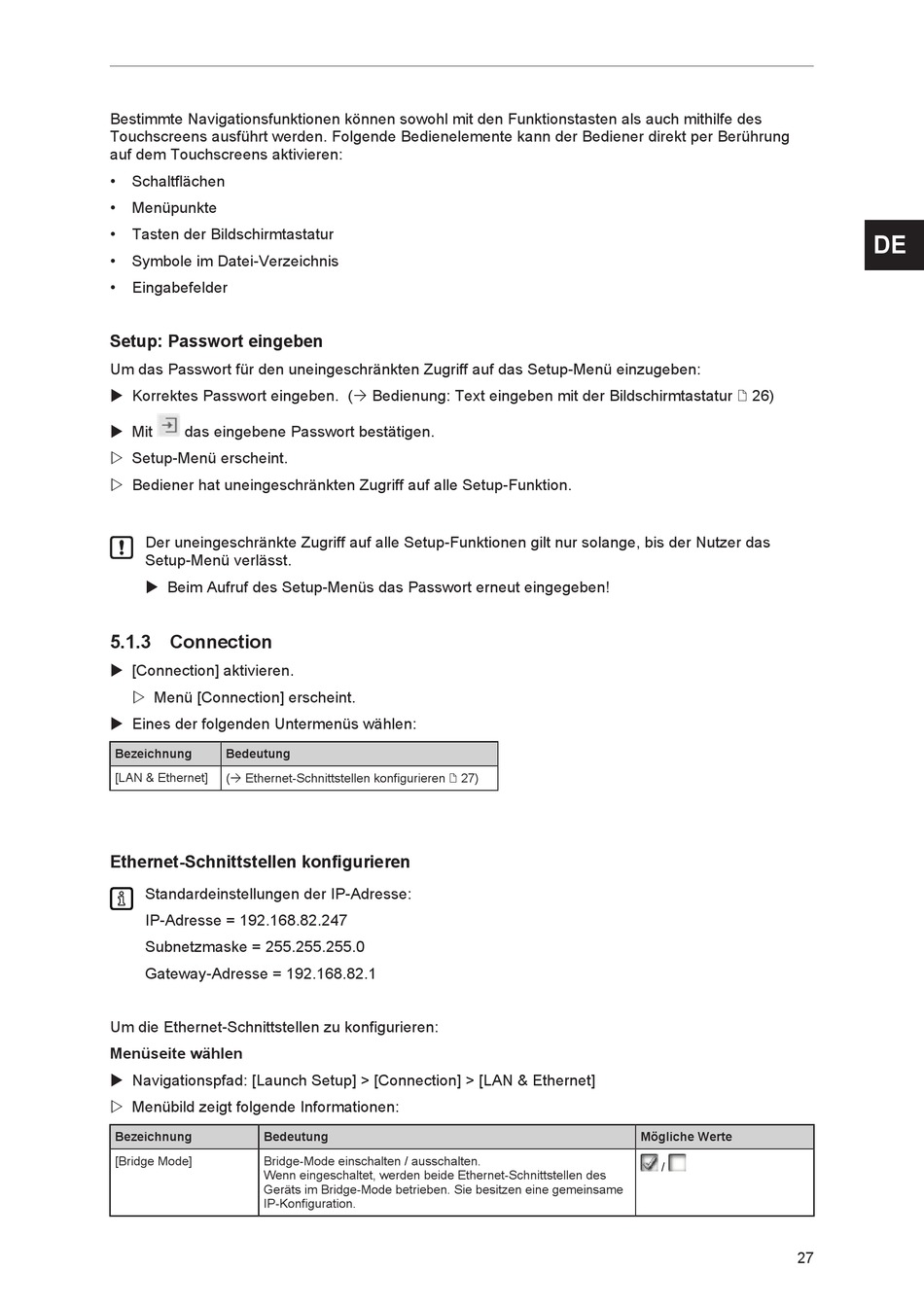

Bestimmte Navigationsfunktionen können sowohl mit den Funktionstasten als auch mithilfe des
Touchscreens ausführt werden. Folgende Bedienelemente kann der Bediener direkt per Berührung
auf dem Touchscreens aktivieren:
• Schaltflächen
• Menüpunkte
• Tasten der Bildschirmtastatur
• Symbole im Datei-Verzeichnis
• Eingabefelder

Setup: Passwort eingeben

Um das Passwort für den uneingeschränkten Zugriff auf das Setup-Menü einzugeben:
u Korrektes Passwort eingeben. (Ò Bedienung: Text eingeben mit der Bildschirmtastatur / 26)
u Mit das eingebene Passwort bestätigen.
w Setup-Menü erscheint.
w Bediener hat uneingeschränkten Zugriff auf alle Setup-Funktion.
Der uneingeschränkte Zugriff auf alle Setup-Funktionen gilt nur solange, bis der Nutzer das
Setup-Menü verlässt.
u Beim Aufruf des Setup-Menüs das Passwort erneut eingegeben!
5.1.3 Connection
u [Connection] aktivieren.
w Menü [Connection] erscheint.
u Eines der folgenden Untermenüs wählen:
Bezeichnung Bedeutung
[LAN & Ethernet] (Ò Ethernet-Schnittstellen konfigurieren / 27)

Ethernet-Schnittstellen konfigurieren

Standardeinstellungen der IP-Adresse:
IP-Adresse = 192.168.82.247
Subnetzmaske = 255.255.255.0
Gateway-Adresse = 192.168.82.1
Um die Ethernet-Schnittstellen zu konfigurieren:
Menüseite wählen
u Navigationspfad: [Launch Setup] > [Connection] > [LAN & Ethernet]
w Menübild zeigt folgende Informationen:
Bezeichnung Bedeutung
[Bridge Mode] Bridge-Mode einschalten / ausschalten.
Wenn eingeschaltet, werden beide Ethernet-Schnittstellen des
Geräts im Bridge-Mode betrieben. Sie besitzen eine gemeinsame
IP-Konfiguration.
Mögliche Werte
/
27
DE
