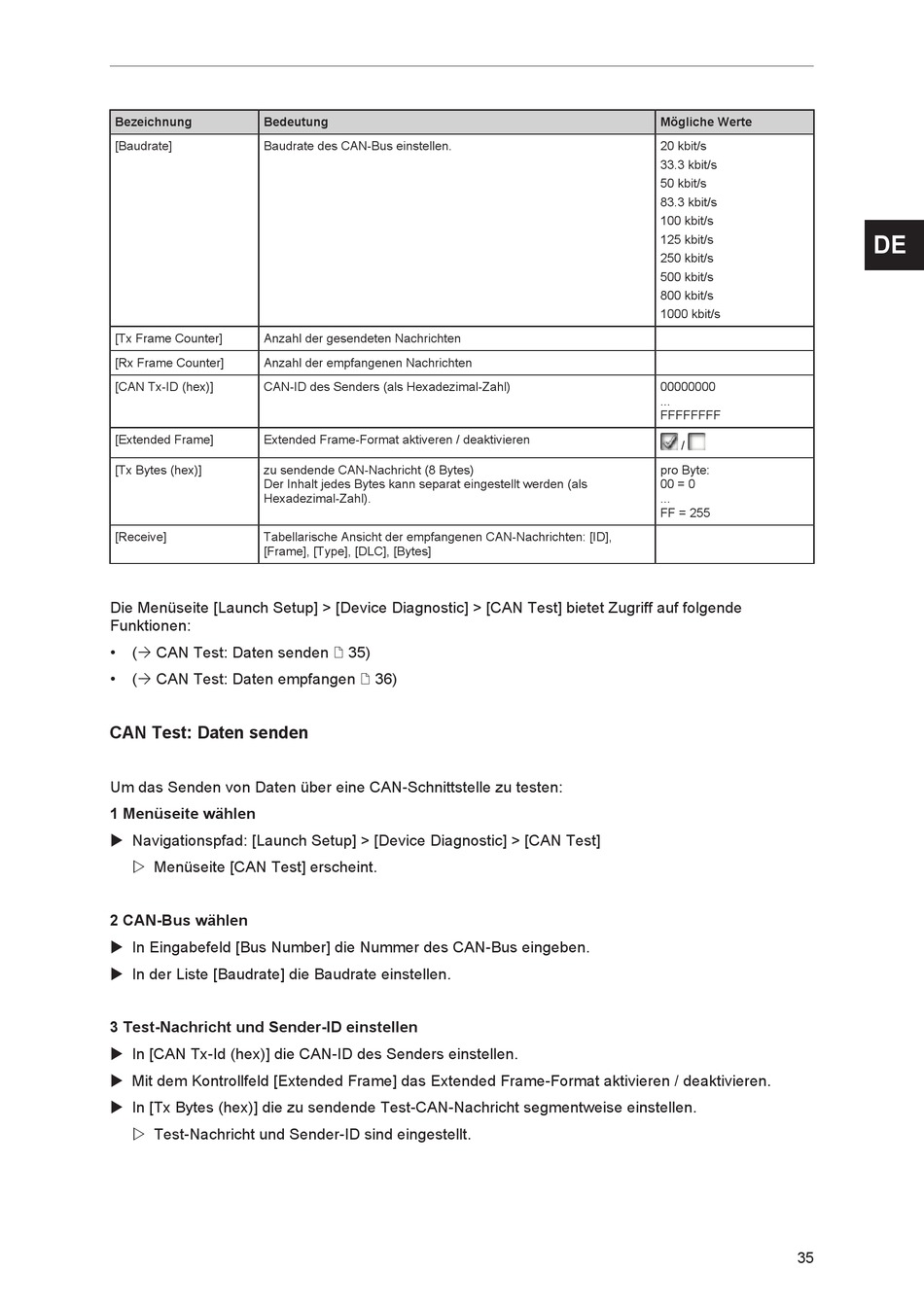

ifm ecomatDisplay Programmierhandbuch Seite 35

Bezeichnung Bedeutung
[Baudrate] Baudrate des CAN-Bus einstellen.
[Tx Frame Counter] Anzahl der gesendeten Nachrichten
[Rx Frame Counter] Anzahl der empfangenen Nachrichten
[CAN Tx-ID (hex)] CAN-ID des Senders (als Hexadezimal-Zahl)
[Extended Frame] Extended Frame-Format aktiveren / deaktivieren
[Tx Bytes (hex)] zu sendende CAN-Nachricht (8 Bytes)
Der Inhalt jedes Bytes kann separat eingestellt werden (als
Hexadezimal-Zahl).
[Receive] Tabellarische Ansicht der empfangenen CAN-Nachrichten: [ID],
[Frame], [Type], [DLC], [Bytes]
Die Menüseite [Launch Setup] > [Device Diagnostic] > [CAN Test] bietet Zugriff auf folgende
Funktionen:
• (Ò CAN Test: Daten senden / 35)
• (Ò CAN Test: Daten empfangen / 36)
CAN Test: Daten senden
Um das Senden von Daten über eine CAN-Schnittstelle zu testen:
1 Menüseite wählen
u Navigationspfad: [Launch Setup] > [Device Diagnostic] > [CAN Test]
w Menüseite [CAN Test] erscheint.
2 CAN-Bus wählen
u In Eingabefeld [Bus Number] die Nummer des CAN-Bus eingeben.
u In der Liste [Baudrate] die Baudrate einstellen.
3 Test-Nachricht und Sender-ID einstellen
u In [CAN Tx-Id (hex)] die CAN-ID des Senders einstellen.
u Mit dem Kontrollfeld [Extended Frame] das Extended Frame-Format aktivieren / deaktivieren.
u In [Tx Bytes (hex)] die zu sendende Test-CAN-Nachricht segmentweise einstellen.
w Test-Nachricht und Sender-ID sind eingestellt.
Mögliche Werte
20 kbit/s
33.3 kbit/s
50 kbit/s
83.3 kbit/s
100 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1000 kbit/s
00000000
...
FFFFFFFF
/
pro Byte:
00 = 0
...
FF = 255
