ifm ecomatDisplay Programmierhandbuch Seite 100

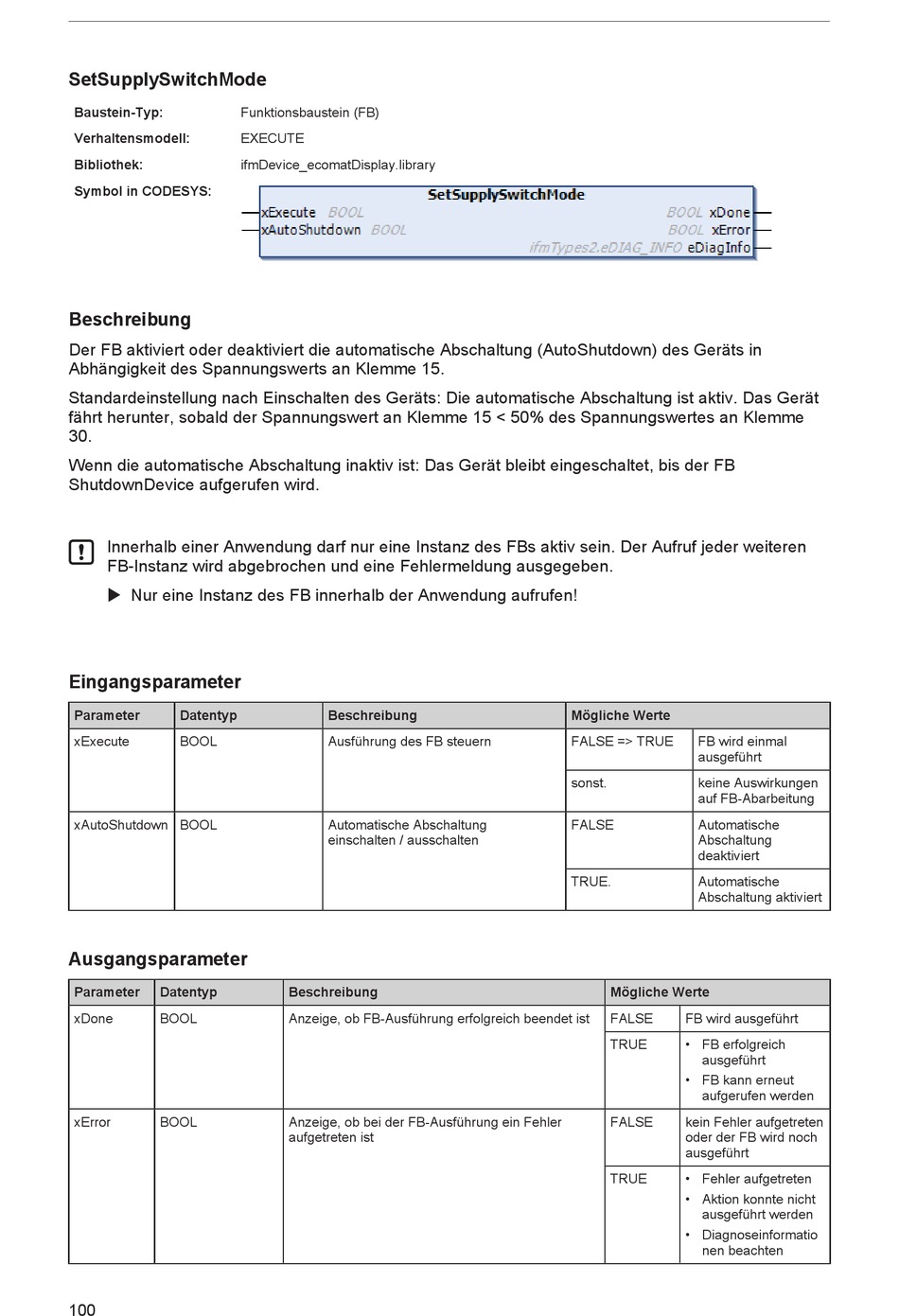

SetSupplySwitchMode
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB aktiviert oder deaktiviert die automatische Abschaltung (AutoShutdown) des Geräts in
Abhängigkeit des Spannungswerts an Klemme 15.
Standardeinstellung nach Einschalten des Geräts: Die automatische Abschaltung ist aktiv. Das Gerät
fährt herunter, sobald der Spannungswert an Klemme 15 < 50% des Spannungswertes an Klemme
30.
Wenn die automatische Abschaltung inaktiv ist: Das Gerät bleibt eingeschaltet, bis der FB
ShutdownDevice aufgerufen wird.
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xExecute BOOL
xAutoShutdown BOOL
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
100
Funktionsbaustein (FB)
EXECUTE
ifmDevice_ecomatDisplay.library
Beschreibung
Ausführung des FB steuern
Automatische Abschaltung
einschalten / ausschalten
Beschreibung
Anzeige, ob FB-Ausführung erfolgreich beendet ist
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Mögliche Werte
FALSE => TRUE FB wird einmal
ausgeführt
sonst. keine Auswirkungen
auf FB-Abarbeitung
FALSE Automatische
Abschaltung
deaktiviert
TRUE. Automatische
Abschaltung aktiviert
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen werden
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
