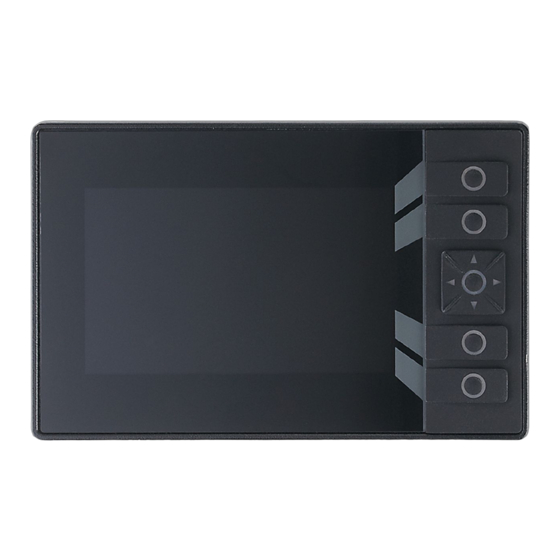

ifm ecomatDisplay CR1150 Betriebsanleitung

ifm ecomatDisplay CR1150 Betriebsanleitung

Prozess- und dialoggerät

Werbung

Betriebsanleitung
DE
Prozess- und Dialoggerät
ecomatDisplay
CR1150

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm ecomatDisplay CR1150

  • Seite 1 Betriebsanleitung Prozess- und Dialoggerät ecomatDisplay CR1150...
  • Seite 2: Inhaltsverzeichnis

    CR1150 Inhaltsverzeichnis Vorbemerkung ............. . Verwendete Symbole .
  • Seite 3: Vorbemerkung

    CR1150 1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis...
  • Seite 4: Sicherheitshinweise

    CR1150 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen.
  • Seite 5: Bestimmungsgemäße Verwendung

    64-Bit-Controller und Embedded Linux Betriebssystem • CAN-Schnittstellen mit CANopen und SAE J1939 Protokoll • Ethernet- und USB-Schnittstellen Merkmal CR1150 Touchscreen frei programmierbare, hinterleuchtete Tasten Kreuzwippe mit Taster Ethernet-Schnittstellen CAN-Schnittstellen ifm plug&play (CAN-basierend) USB 2.0-Schnittstellen Analog-Videoeingänge Digitaleingänge B Digitalausgänge 2,5 A Line-In...
  • Seite 6 CR1150 Merkmal CR1150 Lautsprecher-Ausgang Kopfhörer-Ausgang Controller Dual Core mit GPU, 800 MHz 1 GB FLASH 2 GB ● = vorhanden - = nicht vorhanden...
  • Seite 7: Montage

    EC0730, Einbau-Set für den Schalttafeleinbau • EC1410...EC1414, RAM®-Mount-System für die Aufbaumontage Weitere Informationen über verfügbares Zubehör unter www.ifm.com 4.2 Generelle Montagehinweise Für alle Befestigungsarten gilt: Die Einhaltung der Anforderungen an die Gerätebefestigung in der Applikation bezüglich Schock, Vibration, Beschleunigung und Gewicht liegt in der Verantwortung des Systemerstellers.
  • Seite 8: Lichtsensor Und Status-Led

    CR1150 38,1 ® 4 x M5 Gewindebohrung für RAM -Mount-System / für Halteprofil des Einbau-Sets Druckausgleichselement ACHTUNG Das Gerät ist mit einem Druckausgleichselement ausgestattet. Werden die dazugehörigen Entlüftungskanäle mit elastischen Materialien abgedichtet oder verschlossen, kann dies zur Beschädigung des Geräts führen. u Keine Dichtungsmaterialien im Bereich des Druckausgleichselements verwenden.
  • Seite 9: Schalttafeleinbau / Schaltschrankeinbau

    CR1150 4.3 Schalttafeleinbau / Schaltschrankeinbau 4.3.1 Sicherheitshinweise für den Schalttafeleinbau / Schaltschrankeinbau Die Angaben für die Betriebstemperatur gelten gleichermaßen vor und hinter der Einbauebene. Die Maßangaben für den Schaltschrankausschnitt sind Grundvoraussetzung für Anforderungen an elektrische Sicherheit, Brandschutz und Schutzart des Geräts / Systems. Die Einhaltung der Anforderungen wird dadurch allein aber nicht garantiert.
  • Seite 10: Einbau Mit Einbau-Set

    CR1150 4.3.2 Einbau mit Einbau-Set Das Einbau-Set ermöglicht die waagerechte, senkrechte oder Überkopfmontage des Geräts in einen Schalttafelausschnitt. Diese Einbauart ist geeignet für Materialstärken von 1 bis 10 mm. Für Materialstärken >10 mm müssen längere Gewindestifte verwendet werden. Diese liegen dem Montagezubehör nicht bei. Das zur Montage benötigte Halteprofil, Distanzplatten, M5 Sechskantmuttern, Unterlegscheiben, M5 Gewindestifte sowie Dämpfungsstreifen liegen dem Einbau-Set bei.
  • Seite 11: Aufbaumontage Mit Ram®-Mount-System

    CR1150 u Halteprofil von hinten mit dem Gerät verschrauben. ±0,5 Anzugsdrehmoment M5 Sechskantmuttern: 5 ACHTUNG Kontaktkorrosion zwischen den Montageschrauben und Gehäuse. w Beschädigung des Geräts u Kein Kupfer oder vernickelte Materialien für die Anschraubelemente verwenden. u Verzinkte Schrauben verwenden. u In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und Versiegelung verwenden.
  • Seite 12: Montageschritte

    Abb. 8: Dialoggerät mit montiertem RAM -Mount System 1: Montagearm mit Spannschraube 2: Montageplatte mit Kugelkopf ® Weitere Informationen zu den verfügbaren RAM -Mount Bauteilen unter: www.ifm.com 4.4.1 Montageschritte u Montageplatte mit der Geräterückseite verschrauben. Nutzbare M5 Gewindetiefe: ≤ 8 mm ±0,5 Anzugsdrehmoment M5: 5 ®...
  • Seite 13: Elektrischer Anschluss

    Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen sicherstellen. 5.1 Anschlussbelegung Anschlussbelegung: Technische Daten: www.ifm.com An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist werden. Unbelegte Steckerpins dürfen an den Kabelbaum nicht angeschlossen werden und müssen mit Einzeladerabdichtungen versehen werden.
  • Seite 14: Generelle Anschlusshinweise

    Für den CAN- / IFM-Anschluss paarig verdrillte Leitungen verwenden. Der CAN-Bus ist intern gegen Kurzschluss zu VBB und GND geschützt. Bei CAN- / IFM-Leitungen ≥ 30 m für geeigneten Schutz gegen Surge sorgen (z. B. geschirmte Leitungen verwenden). u Für den Ethernet-Anschluss Kabel min. der Kategorie 5 (Cat 5) verwenden.
  • Seite 15: Betriebsspannung Und Sicherungen

    CR1150 ACHTUNG Falscher Anschluss kann zur Beschädigung des Geräts führen. u Sicherheitshinweise beachten. ACHTUNG Der Kurzschluss-/Verpolungsschutz des Geräts gilt für die Anschlüsse der Betriebsspannung. Ein Kurzschluss zwischen der Betriebsspannung VBB und USB / Audio kann zur Beschädigung des Geräts führen. u Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät wegführen.
  • Seite 16: Shield-Anschluss

    Lasten können zu Störungen der Datenübertragung führen. 5.8 USB-Schnittstellen Anschlussbelegung: Technische Daten: www.ifm.com Diese USB-Schnittstelle wird über eine Verbindung zu einem USB-Steckverbinder in der Bedienkonsole oder im Armaturenbrett geführt. Sie dient zum Anschluss von USB 2.0-Geräten. Die Versorgung externer USB-Geräte über die USB-Schnittstelle ist gegen Überlast und...
  • Seite 17: Kurzschlussschutz

    CR1150 ≤ 1,8 m Abb. 13: USB-Verbindung über M12-Steckverbinder Dialoggerät USB-Steckverbinder, z.B. in Bedienkonsole oder im Armaturenbrett USB-Gerät A: Dauerhafte Verbindung: Dialoggerät – USB-Steckverbinder u Vorkonfektioniertes Kabel verwenden. (M12-Stecker, B-codiert auf USB-Buchse, Typ A, wasserdicht, Kabellänge 1,5 m, Adern verdrillt und geschirmt) u Bei der Eigenkonfektionierung nur Kabel gemäß...
  • Seite 18: Inbetriebnahme

    Applikationsprogramm eingebunden werden. 6.4 Benötigte Dokumentationen Neben dem Programmiersystem CODESYS werden zur Inbetriebnahme und Programmierung des Geräts folgende Dokumente benötigt: • Programmierhandbuch ecomatDisplay Als Download-File stehen die Handbücher sowie die Onlinehilfe CODESYS und ecomatDisplay im Internet zur Verfügung: www.ifm.com...
  • Seite 19: Verwendung Des Internen Temperatursensors

    Warnung des Benutzers vor der Erwärmung und einer bevorstehenden Abschaltung des Displays • Abschaltung des Displays ACHTUNG Interne Temperatur überschreitet den zulässigen Wert (Technische Daten: www.ifm.com) w Fehlfunktion oder Beschädigung des Geräts möglich u Gerätetemperatur reduzieren. u Geeignete Maßnahmen ergreifen, um eine weitere Erwärmung des Geräts zu...
  • Seite 20: Wartung, Instandsetzung Und Entsorgung

    Beim Batteriewechsel ESD-Maßnahmen anwenden. u Batterie entnehmen und durch eine neue Batterie ersetzen. Polarität beachten: Pluspol oben Batterietyp (Technische Daten: www.ifm.com) u Dichtflächen und Dichtung auf Verschmutzung prüfen und ggf. reinigen. u Servicedeckel mit 3,0 Nm aufschrauben, um Schutzart wiederherzustellen (SW13 mm oder ¼“)
  • Seite 21: Reinigen Der Gehäuseoberfläche

    CR1150 • Kunststofflösende Chemikalien, z.B. Brennspiritus, Benzin, Verdünner, Alkohol, Azeton oder Ammoniak • Papiertücher, Krepppapier, u.ä. • Scheuerpulver, Scheuermilch, u.ä. • glanzerzeugende Reinigungsmittel, wie z.B. Polituren oder Wachse u Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen. u Bei starker Verschmutzung ein feuchtes Tuch verwenden. Empfohlen werden Microfaser-Tücher ohne chemische Zusatzmittel.
