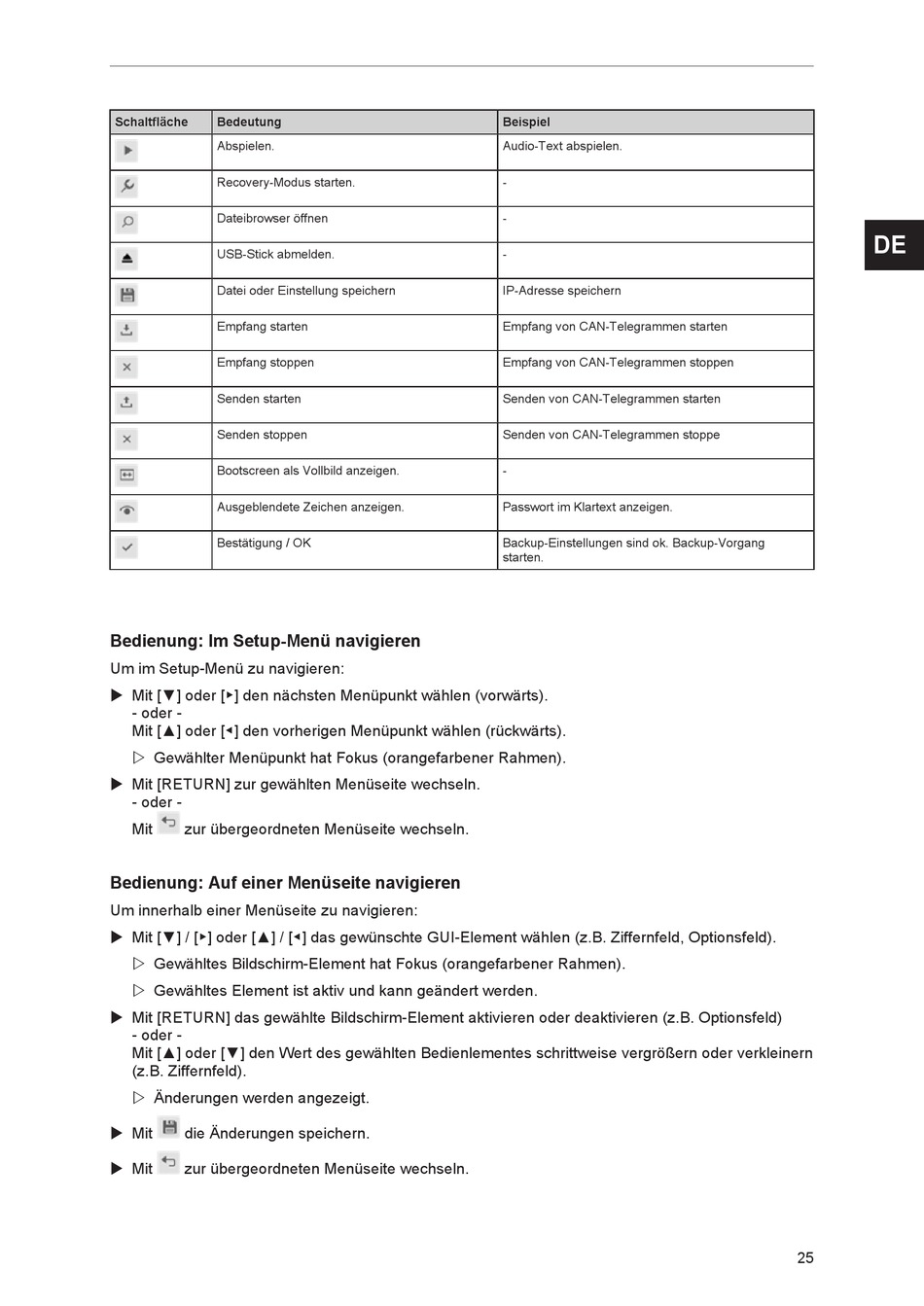

Schaltfläche Bedeutung
Abspielen.
Recovery-Modus starten.
Dateibrowser öffnen
USB-Stick abmelden.
Datei oder Einstellung speichern
Empfang starten
Empfang stoppen
Senden starten
Senden stoppen
Bootscreen als Vollbild anzeigen.
Ausgeblendete Zeichen anzeigen.
Bestätigung / OK
Bedienung: Im Setup-Menü navigieren
Um im Setup-Menü zu navigieren:
u Mit [▼] oder [▶] den nächsten Menüpunkt wählen (vorwärts).
- oder -
Mit [▲] oder [◀] den vorherigen Menüpunkt wählen (rückwärts).
w Gewählter Menüpunkt hat Fokus (orangefarbener Rahmen).
u Mit [RETURN] zur gewählten Menüseite wechseln.
- oder -
Mit zur übergeordneten Menüseite wechseln.
Bedienung: Auf einer Menüseite navigieren
Um innerhalb einer Menüseite zu navigieren:
u Mit [▼] / [▶] oder [▲] / [◀] das gewünschte GUI-Element wählen (z.B. Ziffernfeld, Optionsfeld).
w Gewähltes Bildschirm-Element hat Fokus (orangefarbener Rahmen).
w Gewähltes Element ist aktiv und kann geändert werden.
u Mit [RETURN] das gewählte Bildschirm-Element aktivieren oder deaktivieren (z.B. Optionsfeld)
- oder -
Mit [▲] oder [▼] den Wert des gewählten Bedienlementes schrittweise vergrößern oder verkleinern
(z.B. Ziffernfeld).
w Änderungen werden angezeigt.
u Mit die Änderungen speichern.
u Mit
zur übergeordneten Menüseite wechseln.
Beispiel
Audio-Text abspielen.
-
-
-
IP-Adresse speichern
Empfang von CAN-Telegrammen starten
Empfang von CAN-Telegrammen stoppen
Senden von CAN-Telegrammen starten
Senden von CAN-Telegrammen stoppe
-
Passwort im Klartext anzeigen.
Backup-Einstellungen sind ok. Backup-Vorgang
starten.
