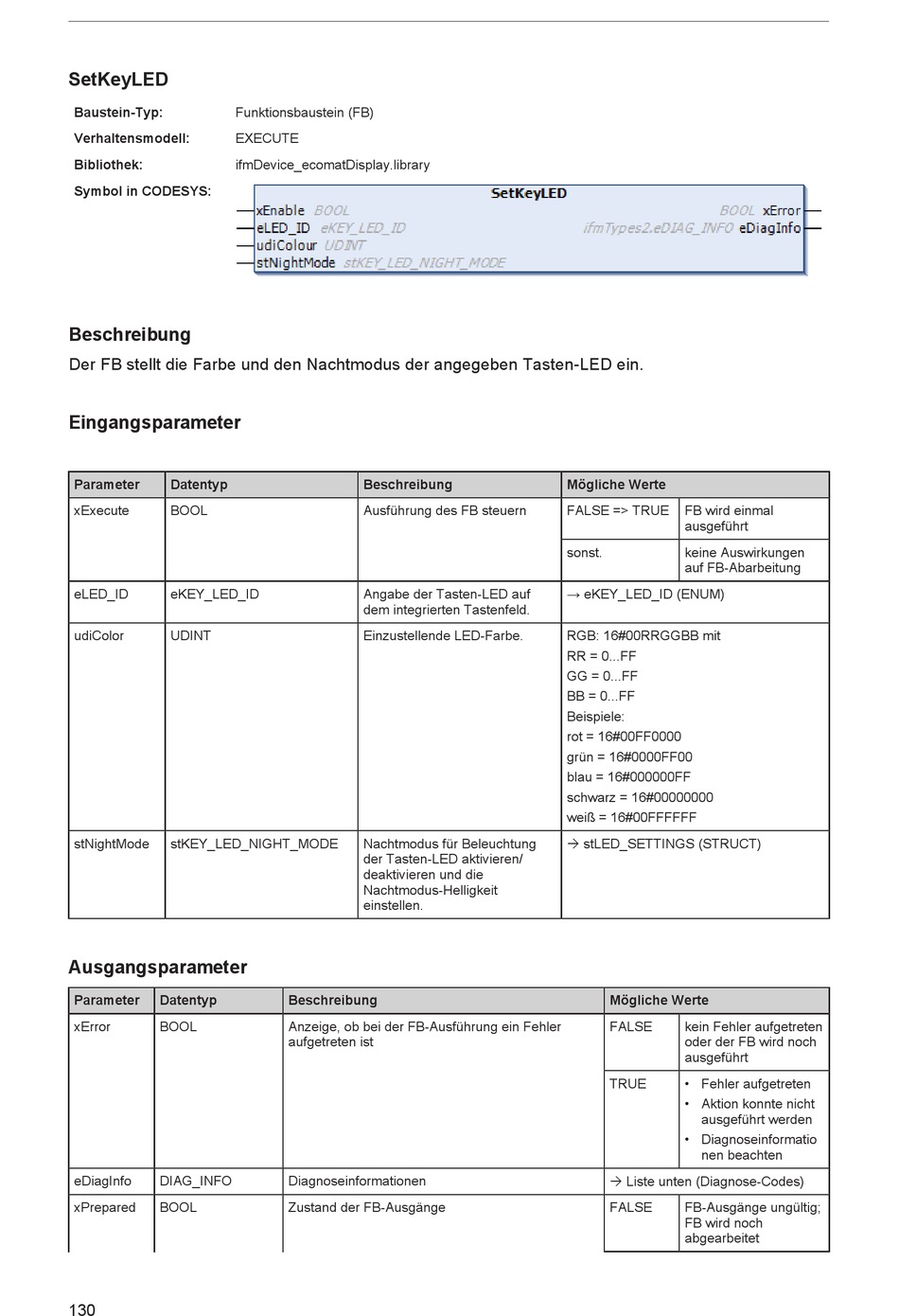

SetKeyLED
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: EXECUTE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB stellt die Farbe und den Nachtmodus der angegeben Tasten-LED ein.
Eingangsparameter
Parameter Datentyp
xExecute BOOL
eLED_ID eKEY_LED_ID
udiColor UDINT
stNightMode stKEY_LED_NIGHT_MODE
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xPrepared BOOL
130
Beschreibung
Ausführung des FB steuern
Angabe der Tasten-LED auf
dem integrierten Tastenfeld.
Einzustellende LED-Farbe.
Nachtmodus für Beleuchtung
der Tasten-LED aktivieren/
deaktivieren und die
Nachtmodus-Helligkeit
einstellen.
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand der FB-Ausgänge
Mögliche Werte
FALSE => TRUE FB wird einmal
ausgeführt
sonst. keine Auswirkungen
auf FB-Abarbeitung
→ eKEY_LED_ID (ENUM)
RGB: 16#00RRGGBB mit
RR = 0...FF
GG = 0...FF
BB = 0...FF
Beispiele:
rot = 16#00FF0000
grün = 16#0000FF00
blau = 16#000000FF
schwarz = 16#00000000
weiß = 16#00FFFFFF
Ò stLED_SETTINGS (STRUCT)
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
FALSE FB-Ausgänge ungültig;
FB wird noch
abgearbeitet
