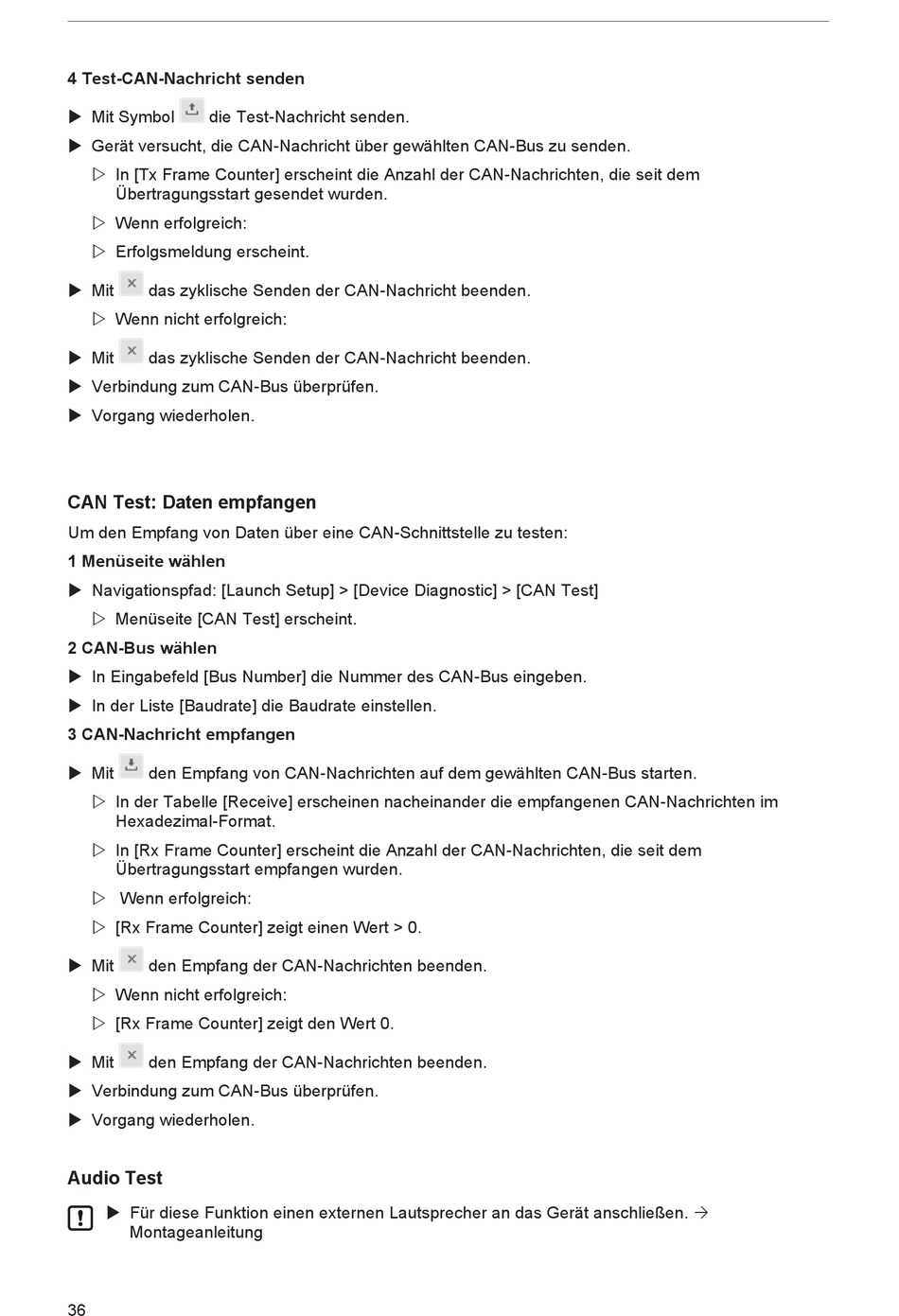

4 Test-CAN-Nachricht senden
u Mit Symbol die Test-Nachricht senden.
u Gerät versucht, die CAN-Nachricht über gewählten CAN-Bus zu senden.
w In [Tx Frame Counter] erscheint die Anzahl der CAN-Nachrichten, die seit dem
Übertragungsstart gesendet wurden.
w Wenn erfolgreich:
w Erfolgsmeldung erscheint.
u Mit
das zyklische Senden der CAN-Nachricht beenden.
w Wenn nicht erfolgreich:
u Mit
das zyklische Senden der CAN-Nachricht beenden.
u Verbindung zum CAN-Bus überprüfen.
u Vorgang wiederholen.

CAN Test: Daten empfangen

Um den Empfang von Daten über eine CAN-Schnittstelle zu testen:
1 Menüseite wählen
u Navigationspfad: [Launch Setup] > [Device Diagnostic] > [CAN Test]
w Menüseite [CAN Test] erscheint.
2 CAN-Bus wählen
u In Eingabefeld [Bus Number] die Nummer des CAN-Bus eingeben.
u In der Liste [Baudrate] die Baudrate einstellen.
3 CAN-Nachricht empfangen
u Mit
den Empfang von CAN-Nachrichten auf dem gewählten CAN-Bus starten.
w In der Tabelle [Receive] erscheinen nacheinander die empfangenen CAN-Nachrichten im
Hexadezimal-Format.
w In [Rx Frame Counter] erscheint die Anzahl der CAN-Nachrichten, die seit dem
Übertragungsstart empfangen wurden.
w Wenn erfolgreich:
w [Rx Frame Counter] zeigt einen Wert > 0.
u Mit den Empfang der CAN-Nachrichten beenden.
w Wenn nicht erfolgreich:
w [Rx Frame Counter] zeigt den Wert 0.
u Mit
den Empfang der CAN-Nachrichten beenden.
u Verbindung zum CAN-Bus überprüfen.
u Vorgang wiederholen.
Audio Test
u Für diese Funktion einen externen Lautsprecher an das Gerät anschließen. Ò
Montageanleitung
