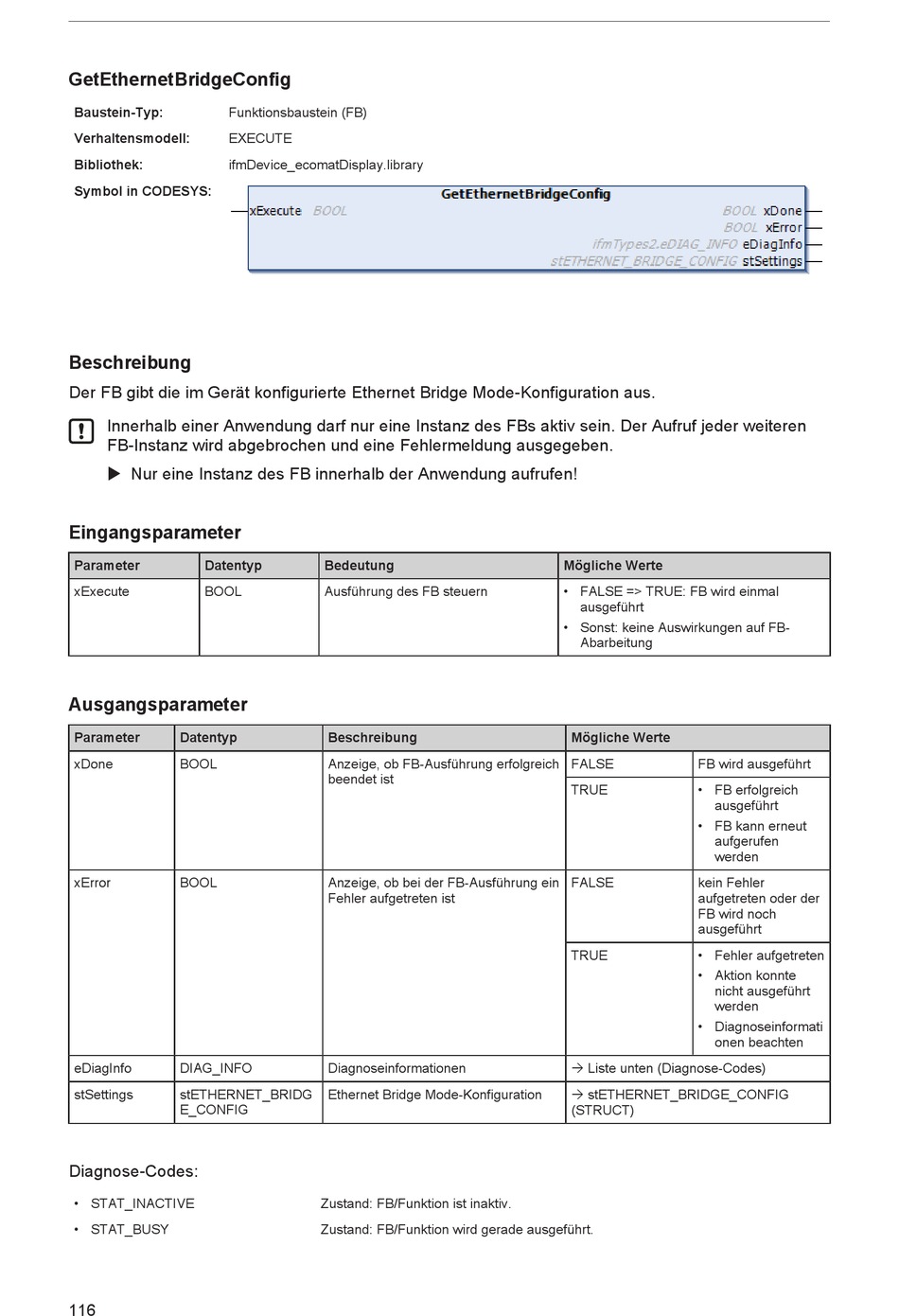

ifm ecomatDisplay Programmierhandbuch Seite 116

GetEthernetBridgeConfig
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: EXECUTE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB gibt die im Gerät konfigurierte Ethernet Bridge Mode-Konfiguration aus.
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xExecute BOOL
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
stSettings stETHERNET_BRIDG
E_CONFIG
Diagnose-Codes:
• STAT_INACTIVE
• STAT_BUSY
116
Bedeutung
Ausführung des FB steuern
Beschreibung
Anzeige, ob FB-Ausführung erfolgreich
beendet ist
Anzeige, ob bei der FB-Ausführung ein
Fehler aufgetreten ist
Diagnoseinformationen
Ethernet Bridge Mode-Konfiguration
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/Funktion wird gerade ausgeführt.
Mögliche Werte
• FALSE => TRUE: FB wird einmal
ausgeführt
• Sonst: keine Auswirkungen auf FB-
Abarbeitung
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen
werden
FALSE kein Fehler
aufgetreten oder der
FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte
nicht ausgeführt
werden
• Diagnoseinformati
onen beachten
Ò Liste unten (Diagnose-Codes)
Ò stETHERNET_BRIDGE_CONFIG
(STRUCT)
