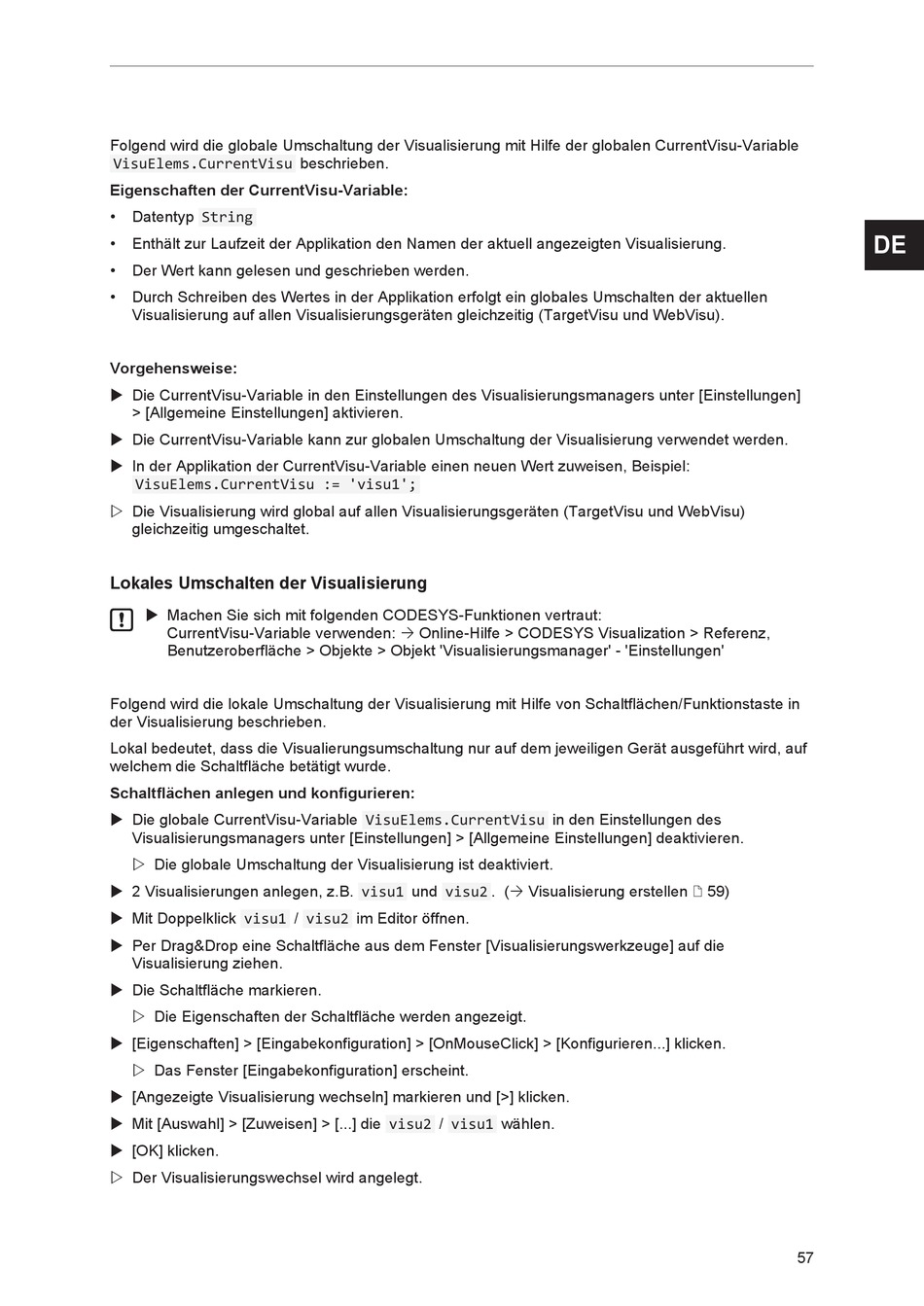

Folgend wird die globale Umschaltung der Visualisierung mit Hilfe der globalen CurrentVisu-Variable
VisuElems.CurrentVisu beschrieben.
Eigenschaften der CurrentVisu-Variable:
Datentyp String
•
• Enthält zur Laufzeit der Applikation den Namen der aktuell angezeigten Visualisierung.
• Der Wert kann gelesen und geschrieben werden.
• Durch Schreiben des Wertes in der Applikation erfolgt ein globales Umschalten der aktuellen
Visualisierung auf allen Visualisierungsgeräten gleichzeitig (TargetVisu und WebVisu).
Vorgehensweise:
u Die CurrentVisu-Variable in den Einstellungen des Visualisierungsmanagers unter [Einstellungen]
> [Allgemeine Einstellungen] aktivieren.
u Die CurrentVisu-Variable kann zur globalen Umschaltung der Visualisierung verwendet werden.
u In der Applikation der CurrentVisu-Variable einen neuen Wert zuweisen, Beispiel:
VisuElems.CurrentVisu := 'visu1';
w Die Visualisierung wird global auf allen Visualisierungsgeräten (TargetVisu und WebVisu)
gleichzeitig umgeschaltet.
Lokales Umschalten der Visualisierung
u Machen Sie sich mit folgenden CODESYS-Funktionen vertraut:
CurrentVisu-Variable verwenden: Ò Online-Hilfe > CODESYS Visualization > Referenz,
Benutzeroberfläche > Objekte > Objekt 'Visualisierungsmanager' - 'Einstellungen'
Folgend wird die lokale Umschaltung der Visualisierung mit Hilfe von Schaltflächen/Funktionstaste in
der Visualisierung beschrieben.
Lokal bedeutet, dass die Visualierungsumschaltung nur auf dem jeweiligen Gerät ausgeführt wird, auf
welchem die Schaltfläche betätigt wurde.
Schaltflächen anlegen und konfigurieren:
u Die globale CurrentVisu-Variable VisuElems.CurrentVisu in den Einstellungen des
Visualisierungsmanagers unter [Einstellungen] > [Allgemeine Einstellungen] deaktivieren.
w Die globale Umschaltung der Visualisierung ist deaktiviert.
u 2 Visualisierungen anlegen, z.B. visu1 und visu2 . (Ò Visualisierung erstellen / 59)
u Mit Doppelklick visu1 / visu2 im Editor öffnen.
u Per Drag&Drop eine Schaltfläche aus dem Fenster [Visualisierungswerkzeuge] auf die
Visualisierung ziehen.
u Die Schaltfläche markieren.
w Die Eigenschaften der Schaltfläche werden angezeigt.
u [Eigenschaften] > [Eingabekonfiguration] > [OnMouseClick] > [Konfigurieren...] klicken.
w Das Fenster [Eingabekonfiguration] erscheint.
u [Angezeigte Visualisierung wechseln] markieren und [>] klicken.
u Mit [Auswahl] > [Zuweisen] > [...] die visu2 / visu1 wählen.
u [OK] klicken.
w Der Visualisierungswechsel wird angelegt.
