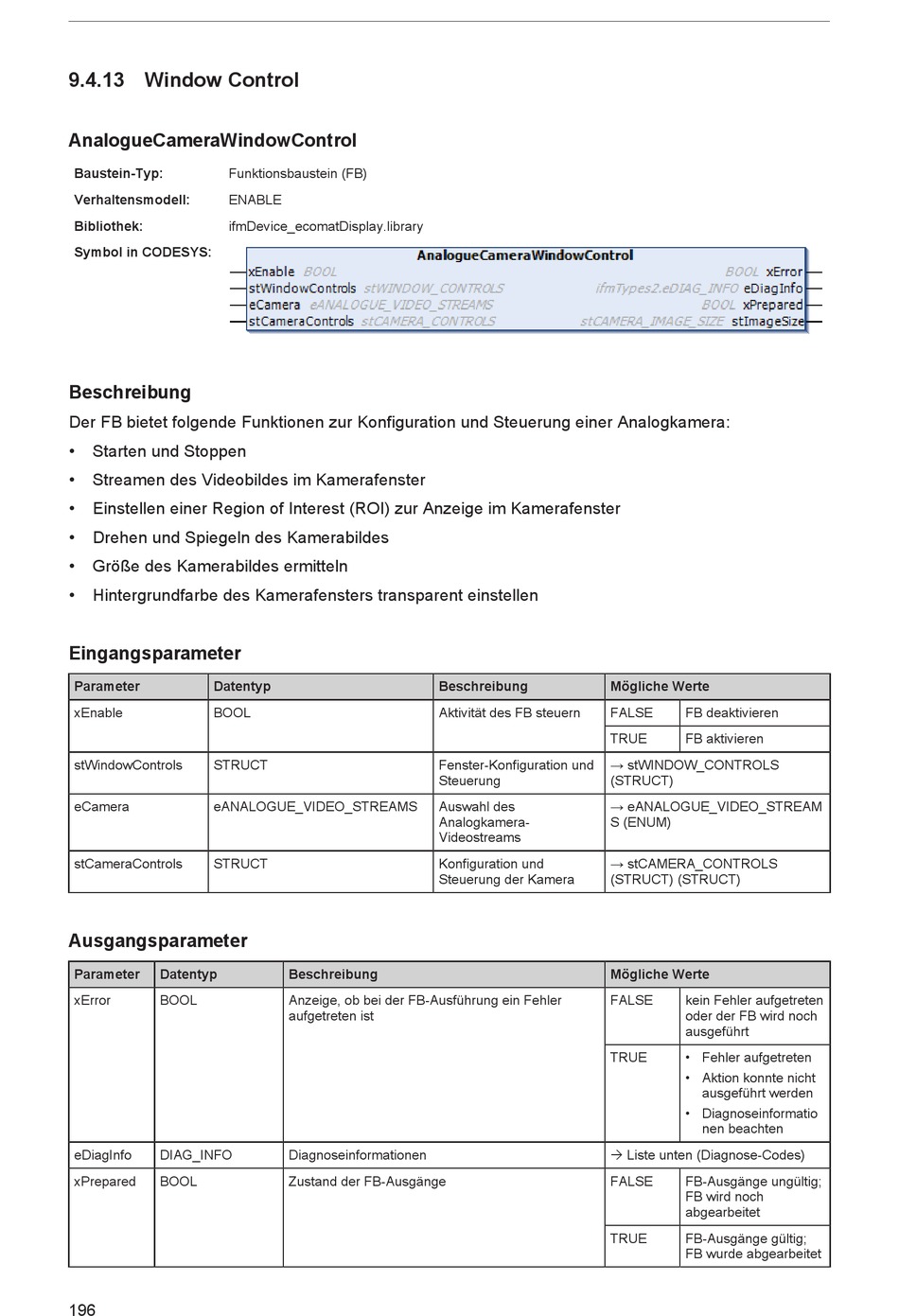

9.4.13 Window Control
AnalogueCameraWindowControl
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: ENABLE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB bietet folgende Funktionen zur Konfiguration und Steuerung einer Analogkamera:
• Starten und Stoppen
• Streamen des Videobildes im Kamerafenster
• Einstellen einer Region of Interest (ROI) zur Anzeige im Kamerafenster
• Drehen und Spiegeln des Kamerabildes
• Größe des Kamerabildes ermitteln
• Hintergrundfarbe des Kamerafensters transparent einstellen
Eingangsparameter
Parameter Datentyp
xEnable BOOL
stWindowControls STRUCT
eCamera eANALOGUE_VIDEO_STREAMS
stCameraControls STRUCT
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xPrepared BOOL
196
Beschreibung
Aktivität des FB steuern
Fenster-Konfiguration und
Steuerung
Auswahl des
Analogkamera-
Videostreams
Konfiguration und
Steuerung der Kamera
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand der FB-Ausgänge
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
→ stWINDOW_CONTROLS
(STRUCT)
→ eANALOGUE_VIDEO_STREAM
S (ENUM)
→ stCAMERA_CONTROLS
(STRUCT) (STRUCT)
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
FALSE FB-Ausgänge ungültig;
FB wird noch
abgearbeitet
TRUE FB-Ausgänge gültig;
FB wurde abgearbeitet
