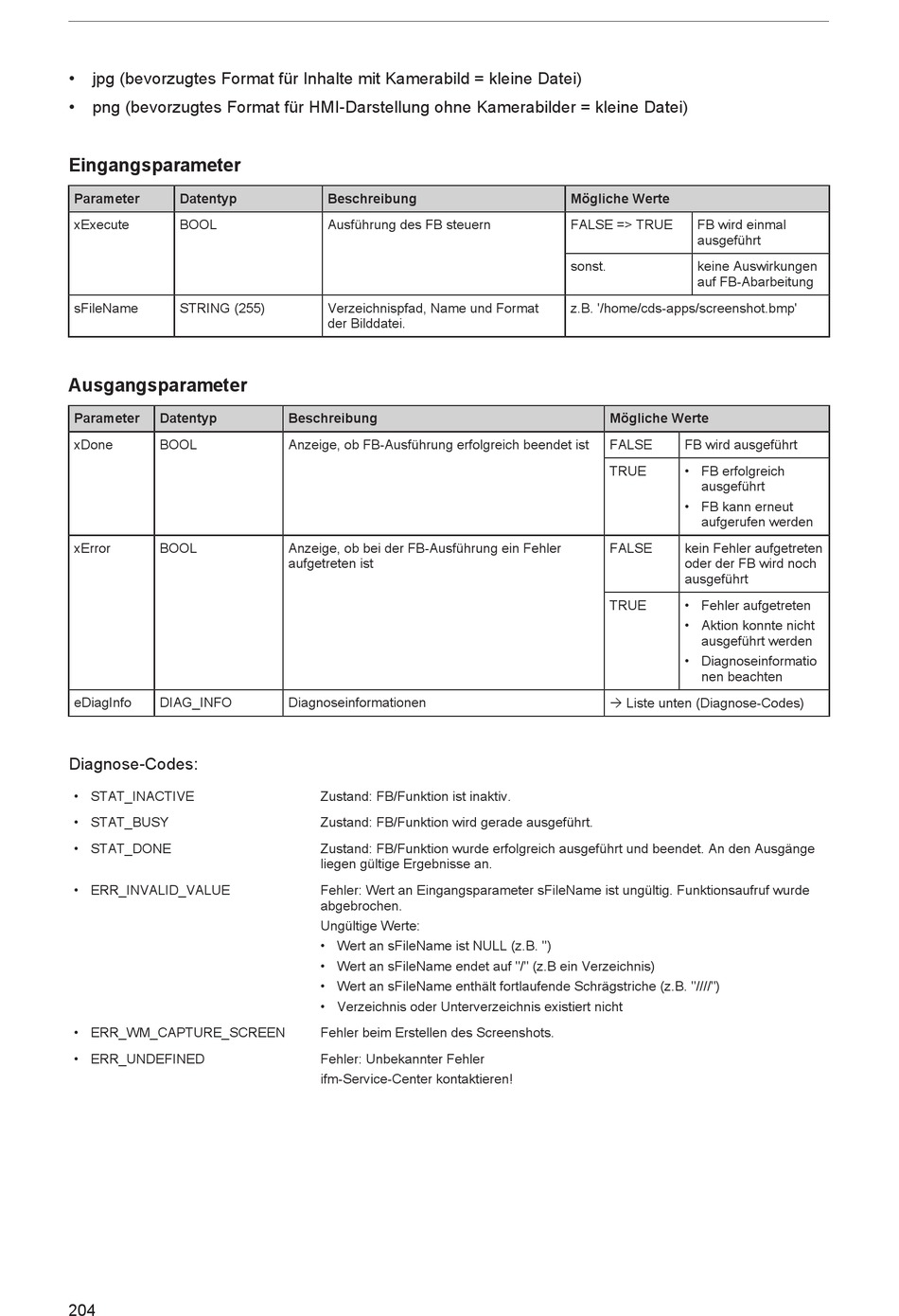

ifm ecomatDisplay Programmierhandbuch Seite 204

• jpg (bevorzugtes Format für Inhalte mit Kamerabild = kleine Datei)
• png (bevorzugtes Format für HMI-Darstellung ohne Kamerabilder = kleine Datei)
Eingangsparameter
Parameter Datentyp
xExecute BOOL
sFileName STRING (255)
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
Diagnose-Codes:
• STAT_INACTIVE
• STAT_BUSY
• STAT_DONE
• ERR_INVALID_VALUE
• ERR_WM_CAPTURE_SCREEN
• ERR_UNDEFINED
204
Beschreibung
Ausführung des FB steuern
Verzeichnispfad, Name und Format
der Bilddatei.
Beschreibung
Anzeige, ob FB-Ausführung erfolgreich beendet ist
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/Funktion wird gerade ausgeführt.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge
liegen gültige Ergebnisse an.
Fehler: Wert an Eingangsparameter sFileName ist ungültig. Funktionsaufruf wurde
abgebrochen.
Ungültige Werte:
• Wert an sFileName ist NULL (z.B. '')
• Wert an sFileName endet auf "/" (z.B ein Verzeichnis)
• Wert an sFileName enthält fortlaufende Schrägstriche (z.B. "////")
• Verzeichnis oder Unterverzeichnis existiert nicht
Fehler beim Erstellen des Screenshots.
Fehler: Unbekannter Fehler
ifm-Service-Center kontaktieren!
Mögliche Werte
FALSE => TRUE FB wird einmal
ausgeführt
sonst. keine Auswirkungen
auf FB-Abarbeitung
z.B. '/home/cds-apps/screenshot.bmp'
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen werden
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
