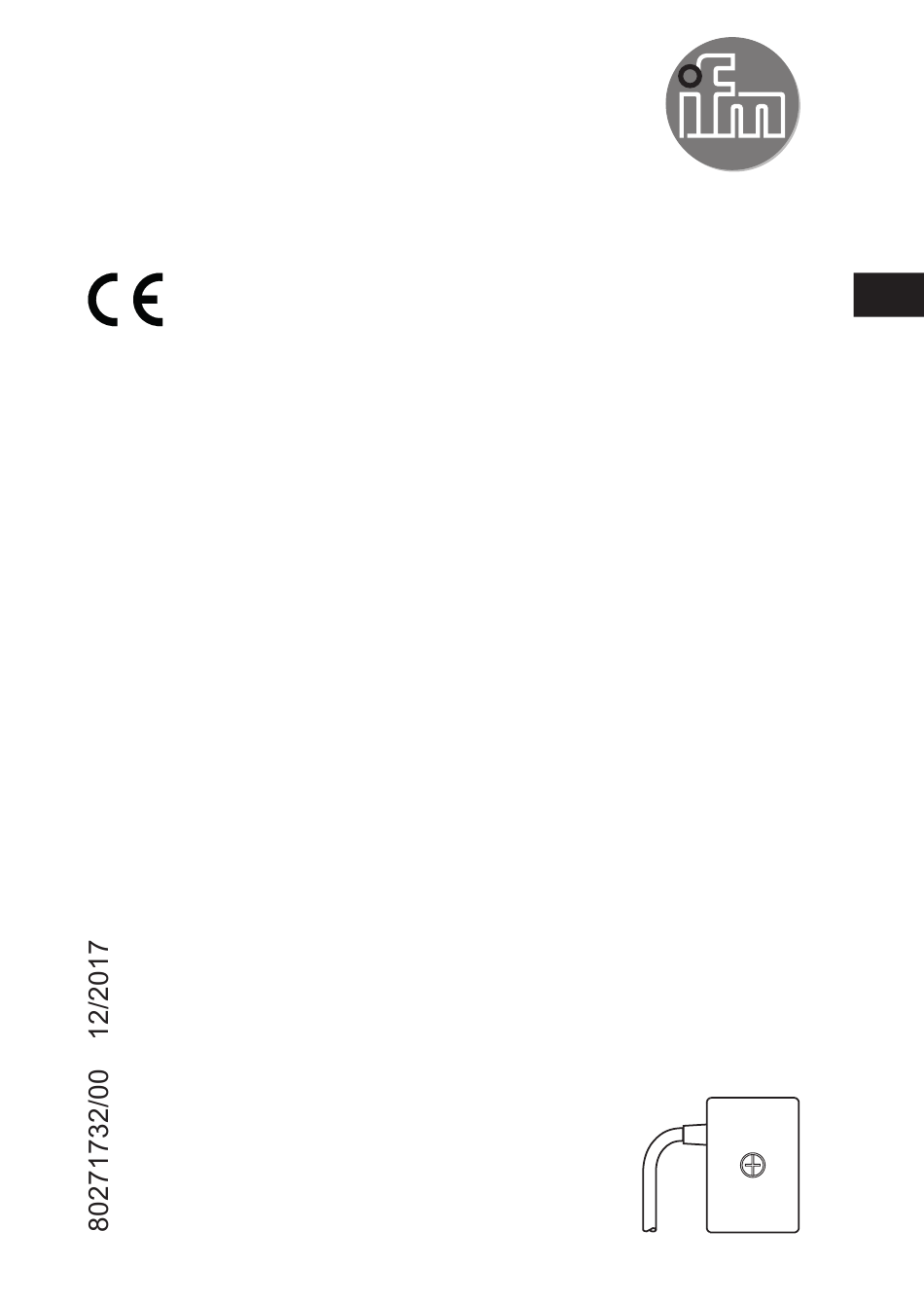

- Seite 1 Montageanleitung FK-Abgriff E70583...
-
Seite 2: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com. 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). - Seite 3 4 Montage ► Anlage spannungsfrei schalten. ► Schraube 1 lösen (im Lieferumfang enthalten) und Gerät öffnen. 1: Schraube (Anzugsdrehmoment 1,65 Nm) ► Plane Montagefläche wählen und Verteiler auf der Montagefläche befestigen (Montagelöcher 2). Die Montageschrauben sind nicht im Lieferumfang enthalten. ►...
-
Seite 4: Anschlussbelegung
► Oberteil schließen und Schraube 1 fest anzie- hen, Anzugsdrehmoment 1,65 Nm. ► Offene Flachkabelenden mit der Flachkabelenddichtung (E70413, optional zu bestellen) verschließen, um die Schutzart zu gewährleisten. 5 Anschlussbelegung 1: AS-i + 3: AS-i -...
