Ausgangsparameter - Ifm Ecomatdisplay Programmierhandbuch

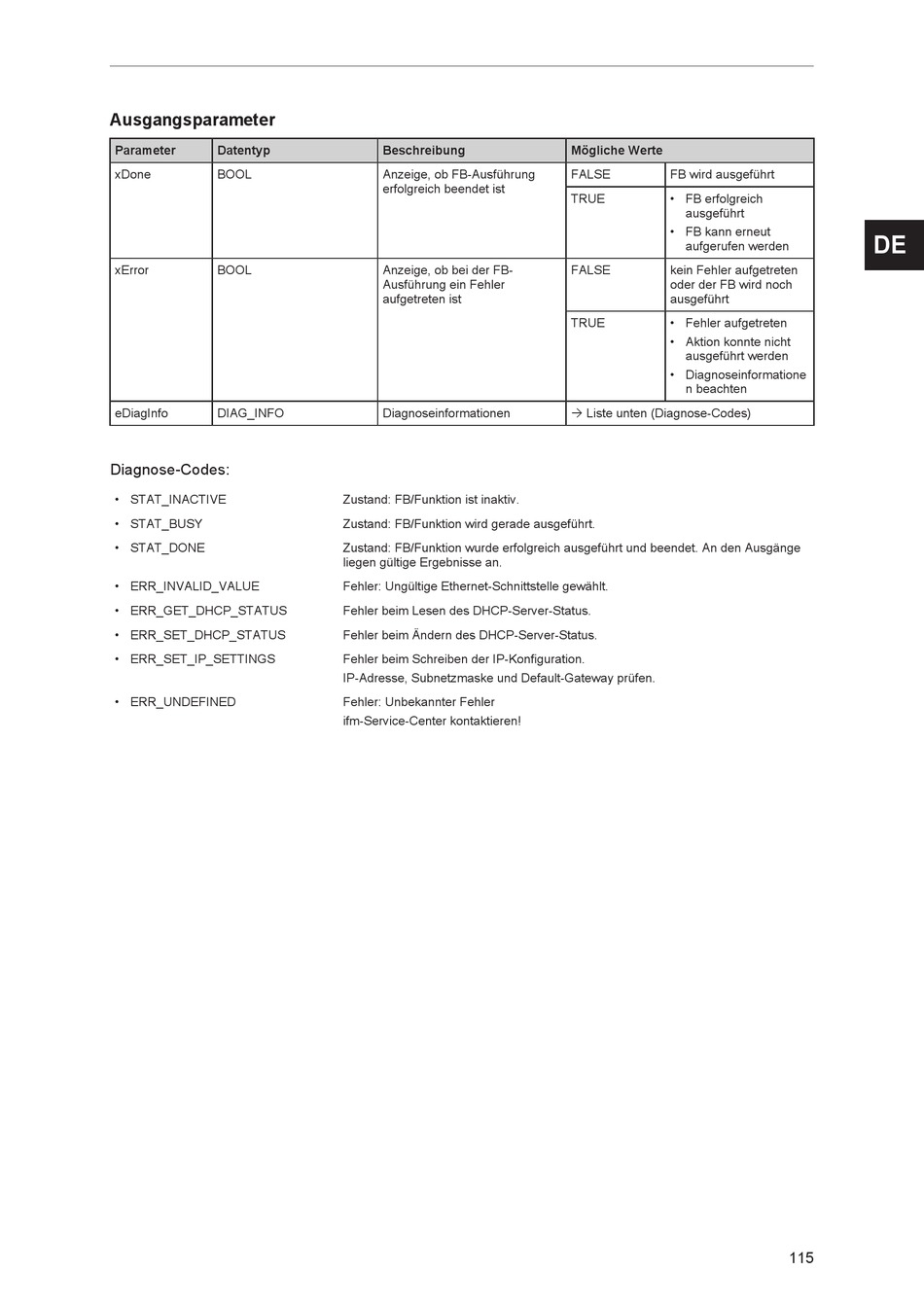

Ausgangsparameter

Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
Diagnose-Codes:
• STAT_INACTIVE
• STAT_BUSY
• STAT_DONE
• ERR_INVALID_VALUE
• ERR_GET_DHCP_STATUS
• ERR_SET_DHCP_STATUS
• ERR_SET_IP_SETTINGS
• ERR_UNDEFINED
Beschreibung
Anzeige, ob FB-Ausführung
erfolgreich beendet ist
Anzeige, ob bei der FB-
Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/Funktion wird gerade ausgeführt.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge
liegen gültige Ergebnisse an.
Fehler: Ungültige Ethernet-Schnittstelle gewählt.
Fehler beim Lesen des DHCP-Server-Status.
Fehler beim Ändern des DHCP-Server-Status.
Fehler beim Schreiben der IP-Konfiguration.
IP-Adresse, Subnetzmaske und Default-Gateway prüfen.
Fehler: Unbekannter Fehler
ifm-Service-Center kontaktieren!
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen werden
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatione
n beachten
Ò Liste unten (Diagnose-Codes)
DE
115
