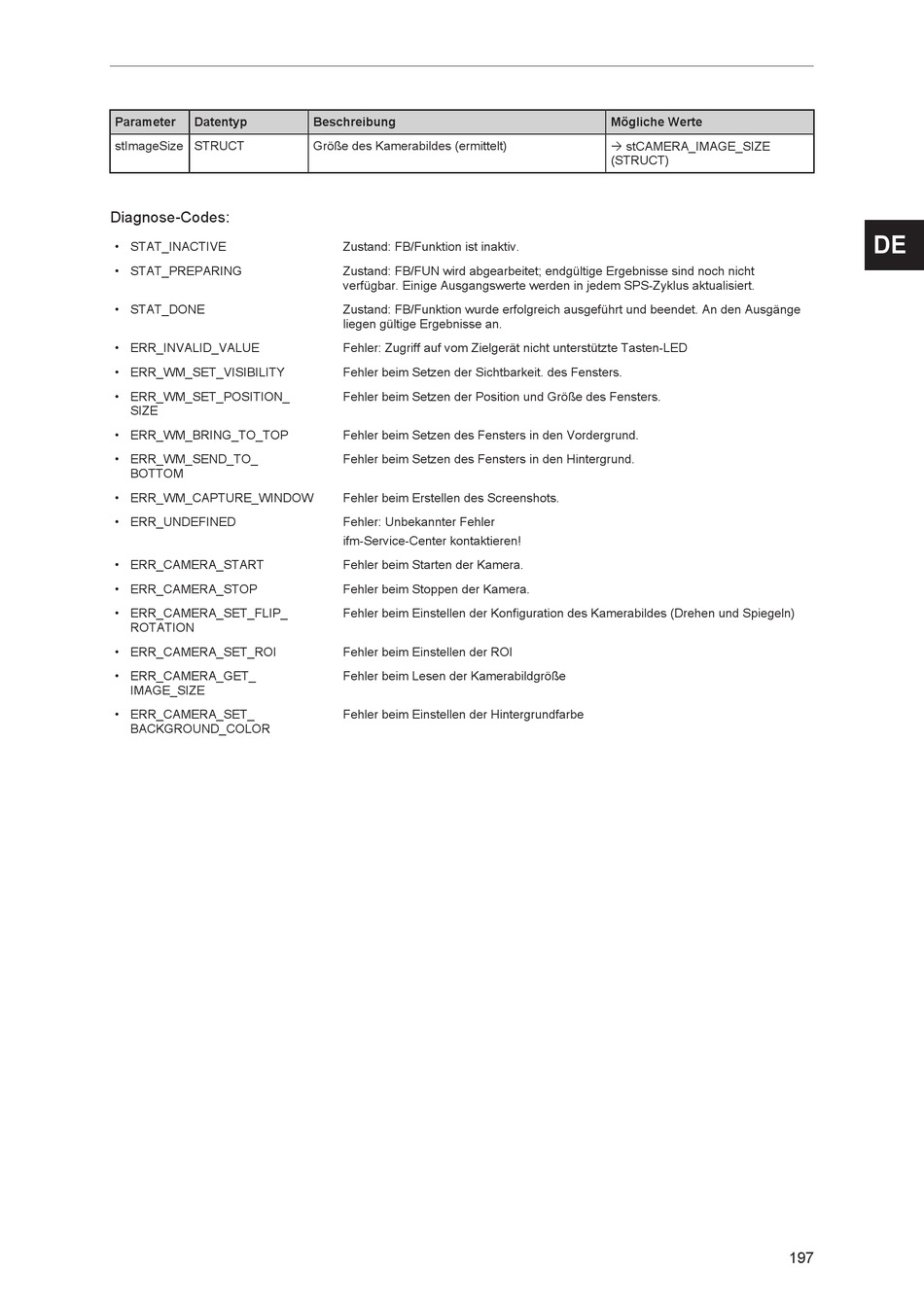

ifm ecomatDisplay Programmierhandbuch Seite 197

Parameter Datentyp
stImageSize STRUCT
Diagnose-Codes:
• STAT_INACTIVE
• STAT_PREPARING
• STAT_DONE
• ERR_INVALID_VALUE
• ERR_WM_SET_VISIBILITY
• ERR_WM_SET_POSITION_
SIZE
• ERR_WM_BRING_TO_TOP
• ERR_WM_SEND_TO_
BOTTOM
• ERR_WM_CAPTURE_WINDOW
• ERR_UNDEFINED
• ERR_CAMERA_START
• ERR_CAMERA_STOP
• ERR_CAMERA_SET_FLIP_
ROTATION
• ERR_CAMERA_SET_ROI
• ERR_CAMERA_GET_
IMAGE_SIZE
• ERR_CAMERA_SET_
BACKGROUND_COLOR
Beschreibung
Größe des Kamerabildes (ermittelt)
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/FUN wird abgearbeitet; endgültige Ergebnisse sind noch nicht
verfügbar. Einige Ausgangswerte werden in jedem SPS-Zyklus aktualisiert.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge
liegen gültige Ergebnisse an.
Fehler: Zugriff auf vom Zielgerät nicht unterstützte Tasten-LED
Fehler beim Setzen der Sichtbarkeit. des Fensters.
Fehler beim Setzen der Position und Größe des Fensters.
Fehler beim Setzen des Fensters in den Vordergrund.
Fehler beim Setzen des Fensters in den Hintergrund.
Fehler beim Erstellen des Screenshots.
Fehler: Unbekannter Fehler
ifm-Service-Center kontaktieren!
Fehler beim Starten der Kamera.
Fehler beim Stoppen der Kamera.
Fehler beim Einstellen der Konfiguration des Kamerabildes (Drehen und Spiegeln)
Fehler beim Einstellen der ROI
Fehler beim Lesen der Kamerabildgröße
Fehler beim Einstellen der Hintergrundfarbe
Mögliche Werte
Ò stCAMERA_IMAGE_SIZE
(STRUCT)
DE
197
