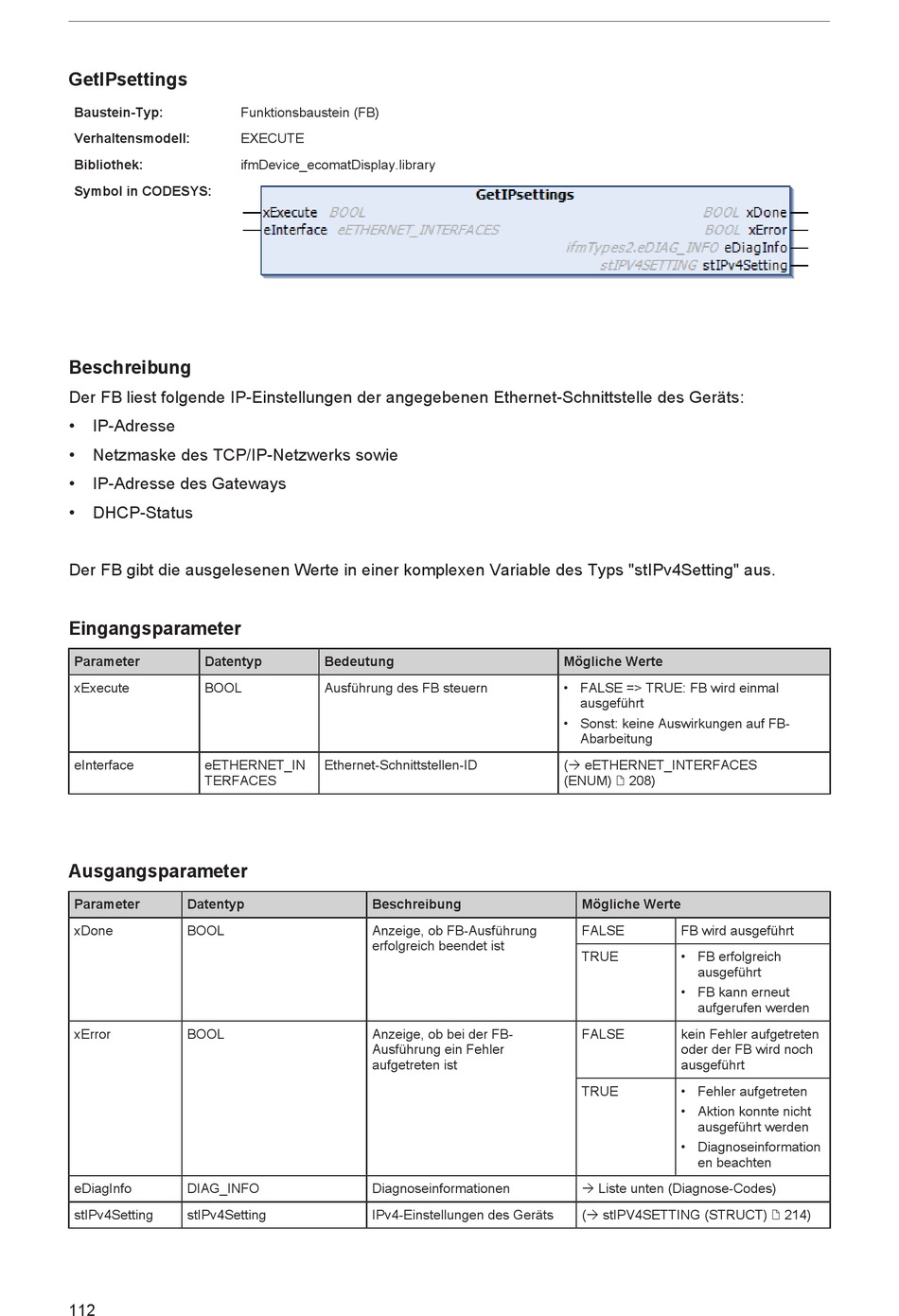

GetIPsettings
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB liest folgende IP-Einstellungen der angegebenen Ethernet-Schnittstelle des Geräts:
• IP-Adresse
• Netzmaske des TCP/IP-Netzwerks sowie
• IP-Adresse des Gateways
• DHCP-Status
Der FB gibt die ausgelesenen Werte in einer komplexen Variable des Typs "stIPv4Setting" aus.
Eingangsparameter
Parameter Datentyp
xExecute BOOL
eInterface eETHERNET_IN
TERFACES
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
stIPv4Setting stIPv4Setting
112
Funktionsbaustein (FB)
EXECUTE
ifmDevice_ecomatDisplay.library
Bedeutung
Ausführung des FB steuern
Ethernet-Schnittstellen-ID
Beschreibung
Anzeige, ob FB-Ausführung
erfolgreich beendet ist
Anzeige, ob bei der FB-
Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
IPv4-Einstellungen des Geräts
Mögliche Werte
• FALSE => TRUE: FB wird einmal
ausgeführt
• Sonst: keine Auswirkungen auf FB-
Abarbeitung
(Ò eETHERNET_INTERFACES
(ENUM) / 208)
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen werden
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformation
en beachten
Ò Liste unten (Diagnose-Codes)
(Ò stIPV4SETTING (STRUCT) / 214)
