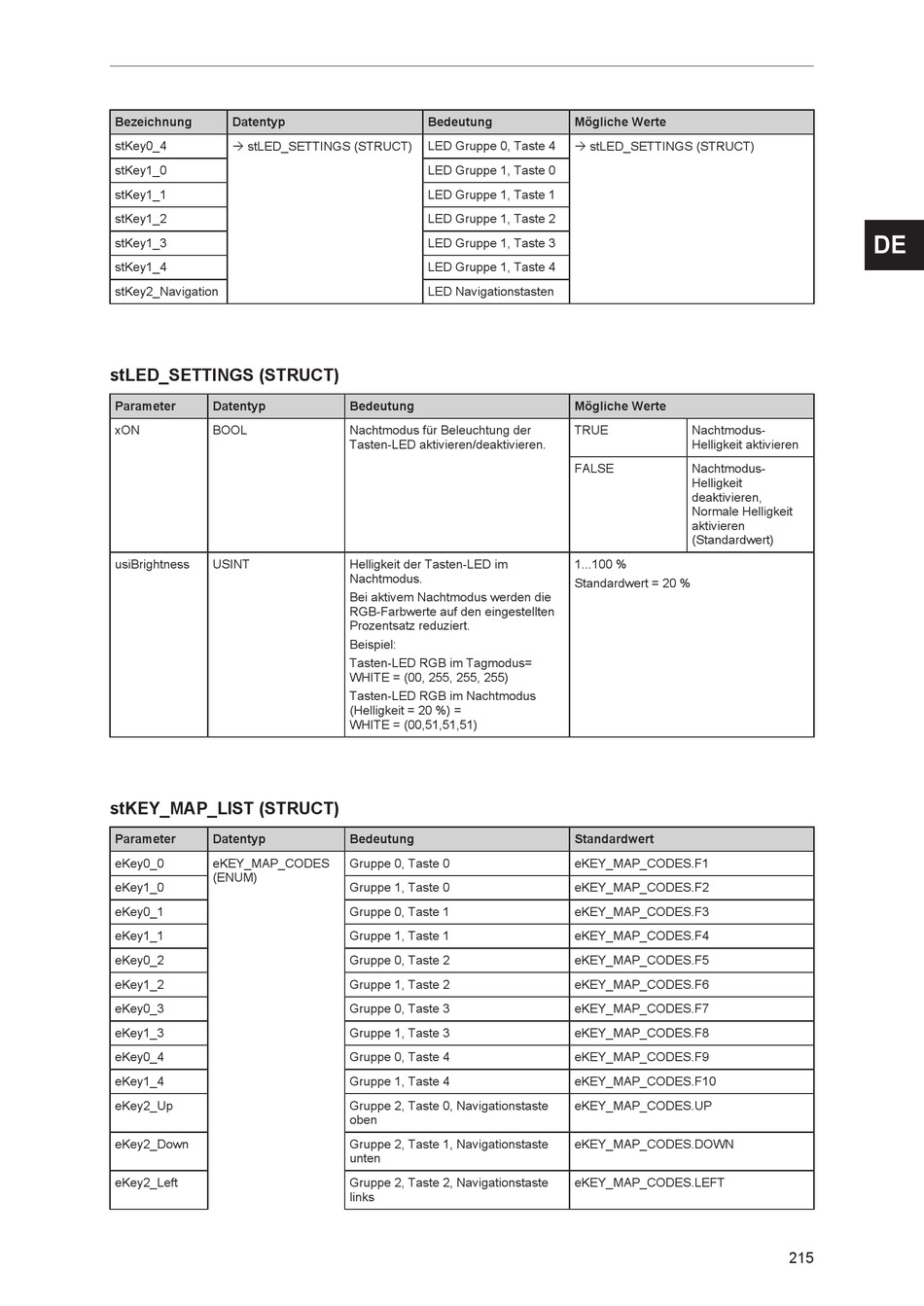

ifm ecomatDisplay Programmierhandbuch Seite 215

Bezeichnung Datentyp
stKey0_4 Ò stLED_SETTINGS (STRUCT)
stKey1_0
stKey1_1
stKey1_2
stKey1_3
stKey1_4
stKey2_Navigation
stLED_SETTINGS (STRUCT)
Parameter Datentyp
xON BOOL
usiBrightness USINT
stKEY_MAP_LIST (STRUCT)
Parameter Datentyp
eKey0_0 eKEY_MAP_CODES
(ENUM)
eKey1_0
eKey0_1
eKey1_1
eKey0_2
eKey1_2
eKey0_3
eKey1_3
eKey0_4
eKey1_4
eKey2_Up
eKey2_Down
eKey2_Left
Bedeutung
LED Gruppe 0, Taste 4
LED Gruppe 1, Taste 0
LED Gruppe 1, Taste 1
LED Gruppe 1, Taste 2
LED Gruppe 1, Taste 3
LED Gruppe 1, Taste 4
LED Navigationstasten
Bedeutung
Nachtmodus für Beleuchtung der
Tasten-LED aktivieren/deaktivieren.
Helligkeit der Tasten-LED im
Nachtmodus.
Bei aktivem Nachtmodus werden die
RGB-Farbwerte auf den eingestellten
Prozentsatz reduziert.
Beispiel:
Tasten-LED RGB im Tagmodus=
WHITE = (00, 255, 255, 255)
Tasten-LED RGB im Nachtmodus
(Helligkeit = 20 %) =
WHITE = (00,51,51,51)
Bedeutung
Gruppe 0, Taste 0
Gruppe 1, Taste 0
Gruppe 0, Taste 1
Gruppe 1, Taste 1
Gruppe 0, Taste 2
Gruppe 1, Taste 2
Gruppe 0, Taste 3
Gruppe 1, Taste 3
Gruppe 0, Taste 4
Gruppe 1, Taste 4
Gruppe 2, Taste 0, Navigationstaste
oben
Gruppe 2, Taste 1, Navigationstaste
unten
Gruppe 2, Taste 2, Navigationstaste
links
Mögliche Werte
Ò stLED_SETTINGS (STRUCT)
Mögliche Werte
TRUE Nachtmodus-
Helligkeit aktivieren
FALSE Nachtmodus-
Helligkeit
deaktivieren,
Normale Helligkeit
aktivieren
(Standardwert)
1...100 %
Standardwert = 20 %
Standardwert
eKEY_MAP_CODES.F1
eKEY_MAP_CODES.F2
eKEY_MAP_CODES.F3
eKEY_MAP_CODES.F4
eKEY_MAP_CODES.F5
eKEY_MAP_CODES.F6
eKEY_MAP_CODES.F7
eKEY_MAP_CODES.F8
eKEY_MAP_CODES.F9
eKEY_MAP_CODES.F10
eKEY_MAP_CODES.UP
eKEY_MAP_CODES.DOWN
eKEY_MAP_CODES.LEFT
DE
215
