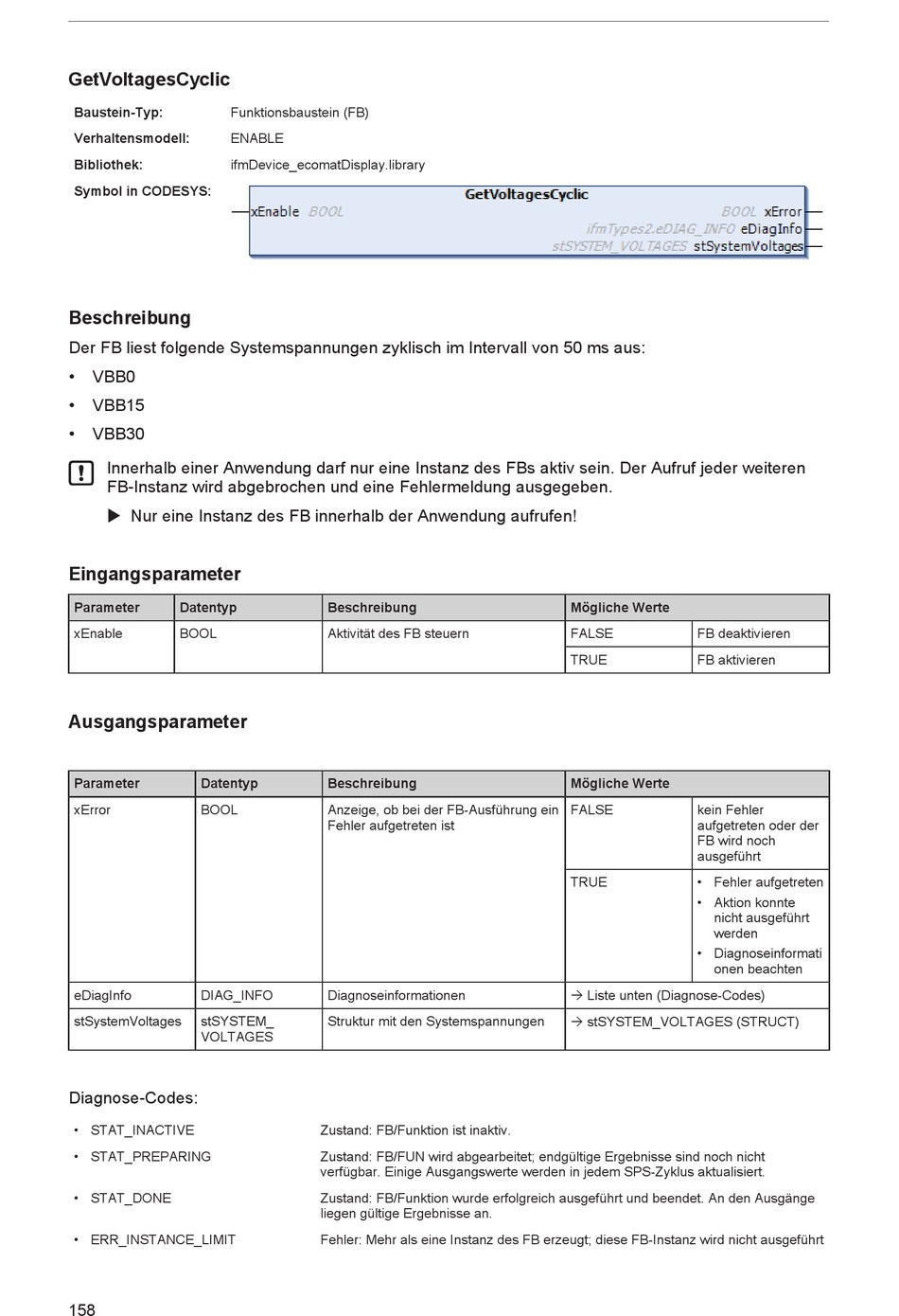

ifm ecomatDisplay Programmierhandbuch Seite 158

GetVoltagesCyclic
Baustein-Typ: Funktionsbaustein (FB)
Verhaltensmodell: ENABLE
Bibliothek: ifmDevice_ecomatDisplay.library
Symbol in CODESYS:
Beschreibung
Der FB liest folgende Systemspannungen zyklisch im Intervall von 50 ms aus:
• VBB0
• VBB15
• VBB30
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xEnable BOOL
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
stSystemVoltages stSYSTEM_
VOLTAGES
Diagnose-Codes:
• STAT_INACTIVE
• STAT_PREPARING
• STAT_DONE
• ERR_INSTANCE_LIMIT
158
Beschreibung
Aktivität des FB steuern
Beschreibung
Anzeige, ob bei der FB-Ausführung ein
Fehler aufgetreten ist
Diagnoseinformationen
Struktur mit den Systemspannungen
Zustand: FB/Funktion ist inaktiv.
Zustand: FB/FUN wird abgearbeitet; endgültige Ergebnisse sind noch nicht
verfügbar. Einige Ausgangswerte werden in jedem SPS-Zyklus aktualisiert.
Zustand: FB/Funktion wurde erfolgreich ausgeführt und beendet. An den Ausgänge
liegen gültige Ergebnisse an.
Fehler: Mehr als eine Instanz des FB erzeugt; diese FB-Instanz wird nicht ausgeführt
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
Mögliche Werte
FALSE kein Fehler
aufgetreten oder der
FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte
nicht ausgeführt
werden
• Diagnoseinformati
onen beachten
Ò Liste unten (Diagnose-Codes)
Ò stSYSTEM_VOLTAGES (STRUCT)
