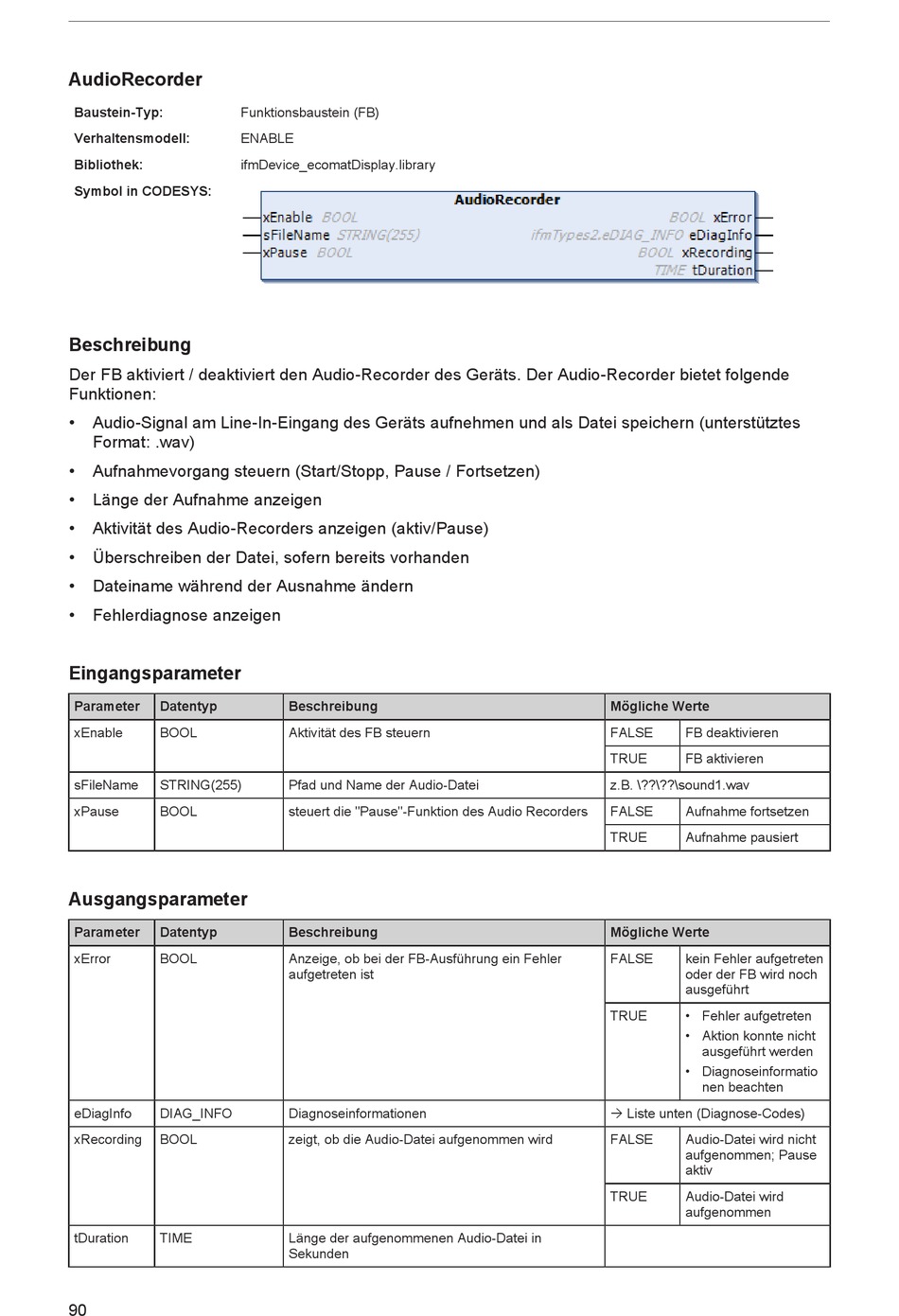

ifm ecomatDisplay Programmierhandbuch Seite 90

AudioRecorder
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB aktiviert / deaktiviert den Audio-Recorder des Geräts. Der Audio-Recorder bietet folgende
Funktionen:
• Audio-Signal am Line-In-Eingang des Geräts aufnehmen und als Datei speichern (unterstütztes
Format: .wav)
• Aufnahmevorgang steuern (Start/Stopp, Pause / Fortsetzen)
• Länge der Aufnahme anzeigen
• Aktivität des Audio-Recorders anzeigen (aktiv/Pause)
• Überschreiben der Datei, sofern bereits vorhanden
• Dateiname während der Ausnahme ändern
• Fehlerdiagnose anzeigen
Eingangsparameter
Parameter Datentyp
xEnable BOOL
sFileName STRING(255)
xPause BOOL
Ausgangsparameter
Parameter Datentyp
xError BOOL
eDiagInfo DIAG_INFO
xRecording BOOL
tDuration TIME
90
Funktionsbaustein (FB)
ENABLE
ifmDevice_ecomatDisplay.library
Beschreibung
Aktivität des FB steuern
Pfad und Name der Audio-Datei
steuert die "Pause"-Funktion des Audio Recorders
Beschreibung
Anzeige, ob bei der FB-Ausführung ein Fehler
aufgetreten ist
Diagnoseinformationen
zeigt, ob die Audio-Datei aufgenommen wird
Länge der aufgenommenen Audio-Datei in
Sekunden
Mögliche Werte
FALSE FB deaktivieren
TRUE FB aktivieren
z.B. \??\??\sound1.wav
FALSE Aufnahme fortsetzen
TRUE Aufnahme pausiert
Mögliche Werte
FALSE kein Fehler aufgetreten
oder der FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte nicht
ausgeführt werden
• Diagnoseinformatio
nen beachten
Ò Liste unten (Diagnose-Codes)
FALSE Audio-Datei wird nicht
aufgenommen; Pause
aktiv
TRUE Audio-Datei wird
aufgenommen
