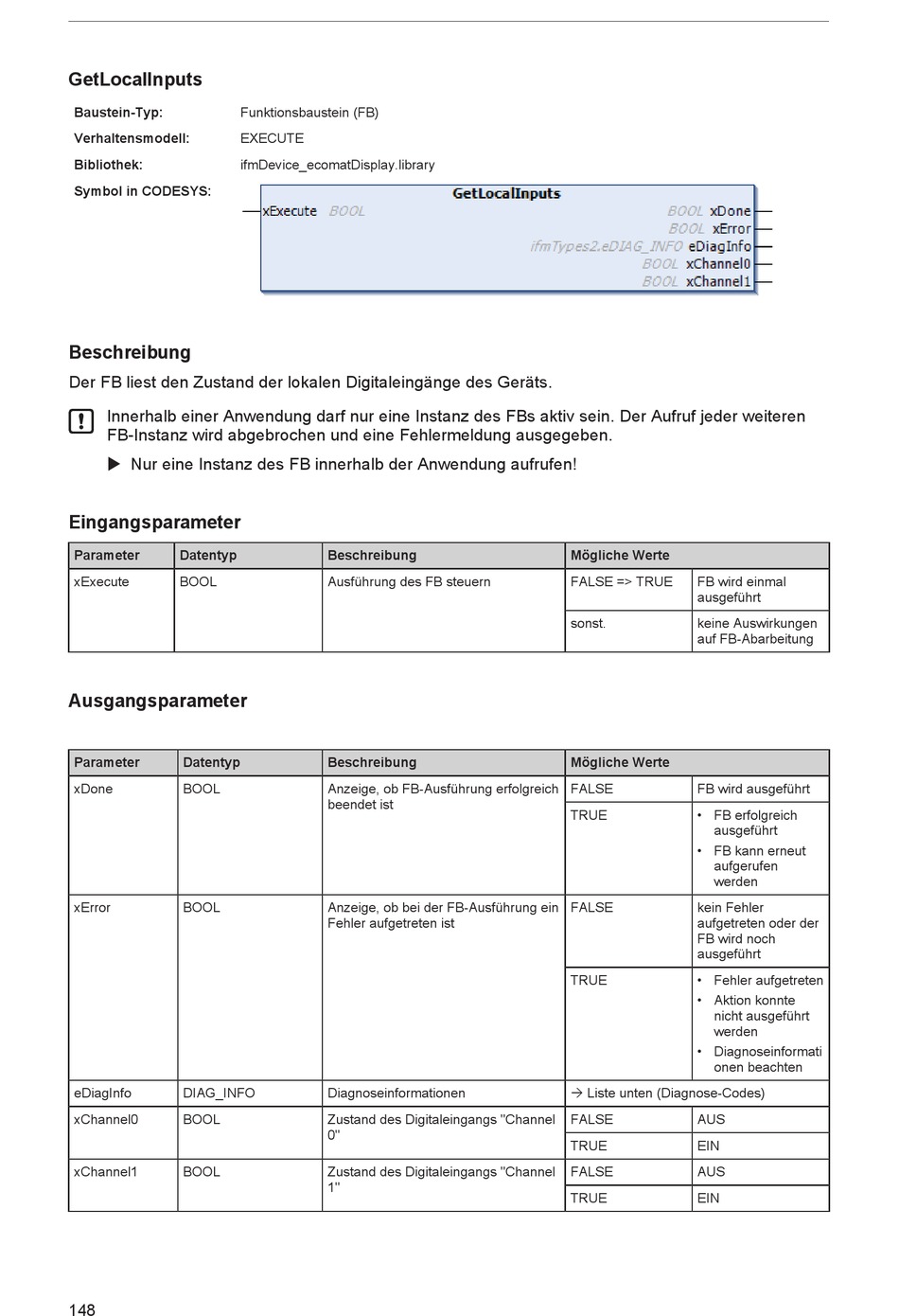

GetLocalInputs
Baustein-Typ:
Verhaltensmodell:
Bibliothek:
Symbol in CODESYS:
Beschreibung
Der FB liest den Zustand der lokalen Digitaleingänge des Geräts.
Innerhalb einer Anwendung darf nur eine Instanz des FBs aktiv sein. Der Aufruf jeder weiteren
FB-Instanz wird abgebrochen und eine Fehlermeldung ausgegeben.
u Nur eine Instanz des FB innerhalb der Anwendung aufrufen!
Eingangsparameter
Parameter Datentyp
xExecute BOOL
Ausgangsparameter
Parameter Datentyp
xDone BOOL
xError BOOL
eDiagInfo DIAG_INFO
xChannel0 BOOL
xChannel1 BOOL
148
Funktionsbaustein (FB)
EXECUTE
ifmDevice_ecomatDisplay.library
Beschreibung
Ausführung des FB steuern
Beschreibung
Anzeige, ob FB-Ausführung erfolgreich
beendet ist
Anzeige, ob bei der FB-Ausführung ein
Fehler aufgetreten ist
Diagnoseinformationen
Zustand des Digitaleingangs "Channel
0"
Zustand des Digitaleingangs "Channel
1"
Mögliche Werte
FALSE => TRUE FB wird einmal
ausgeführt
sonst. keine Auswirkungen
auf FB-Abarbeitung
Mögliche Werte
FALSE FB wird ausgeführt
TRUE • FB erfolgreich
ausgeführt
• FB kann erneut
aufgerufen
werden
FALSE kein Fehler
aufgetreten oder der
FB wird noch
ausgeführt
TRUE • Fehler aufgetreten
• Aktion konnte
nicht ausgeführt
werden
• Diagnoseinformati
onen beachten
Ò Liste unten (Diagnose-Codes)
FALSE AUS
TRUE EIN
FALSE AUS
TRUE EIN
