Frequenzumrichter Baureihe EFC x610
Zubehör

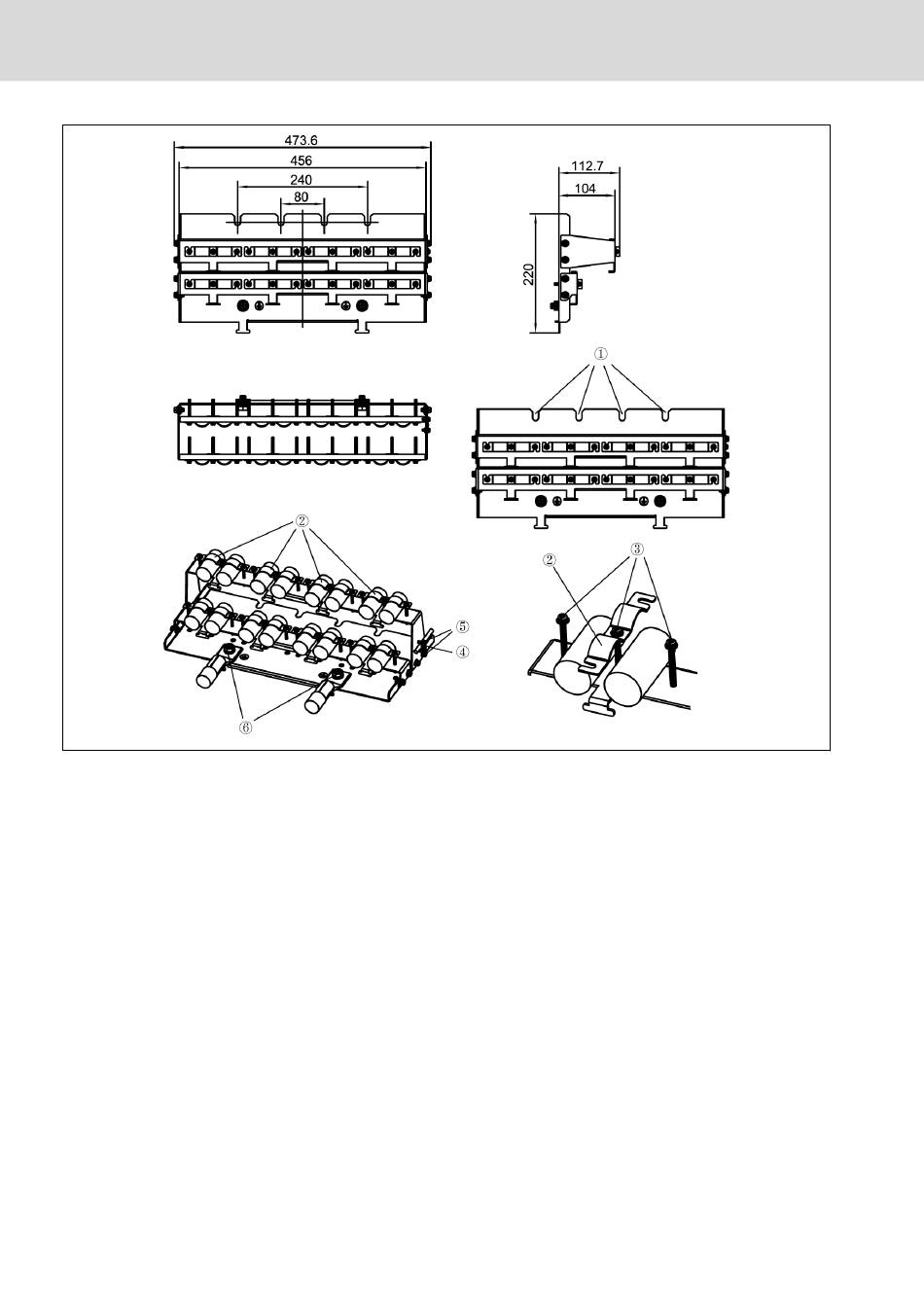

Abb. 15-55: Anschluss für geschirmtes Kabel mit Zubehör für Gehäuse L (FEAM03.2-006-NN-
NNNNN)
Vorgehensweise beim Anschließen
1. Schritt: Bohrungen ① des Verbindungsstücks auf die vier Schraubenlöcher un-
ten am Frequenzumrichters platzieren und die vier Schrauben anziehen.
2. Schritt: Die geschirmten Kabel durch Komponente ② des Verbindungsstücks
einführen, so dass das Schirmgeflecht zuverlässig am Metall anliegt.
3. Schritt Die vierundzwanzig Zubehörschrauben anziehen.
4. Schritt (optional): Das STO-Kabel an der Seite des Schirmanschluss befesti-
gen.
5. Schritt (optional): Die zwei Zubehörschrauben anziehen.
6. Schritt: Erdungskabel an Komponente ⑥ anschließen.
