208/685
Funktionen und Parameter

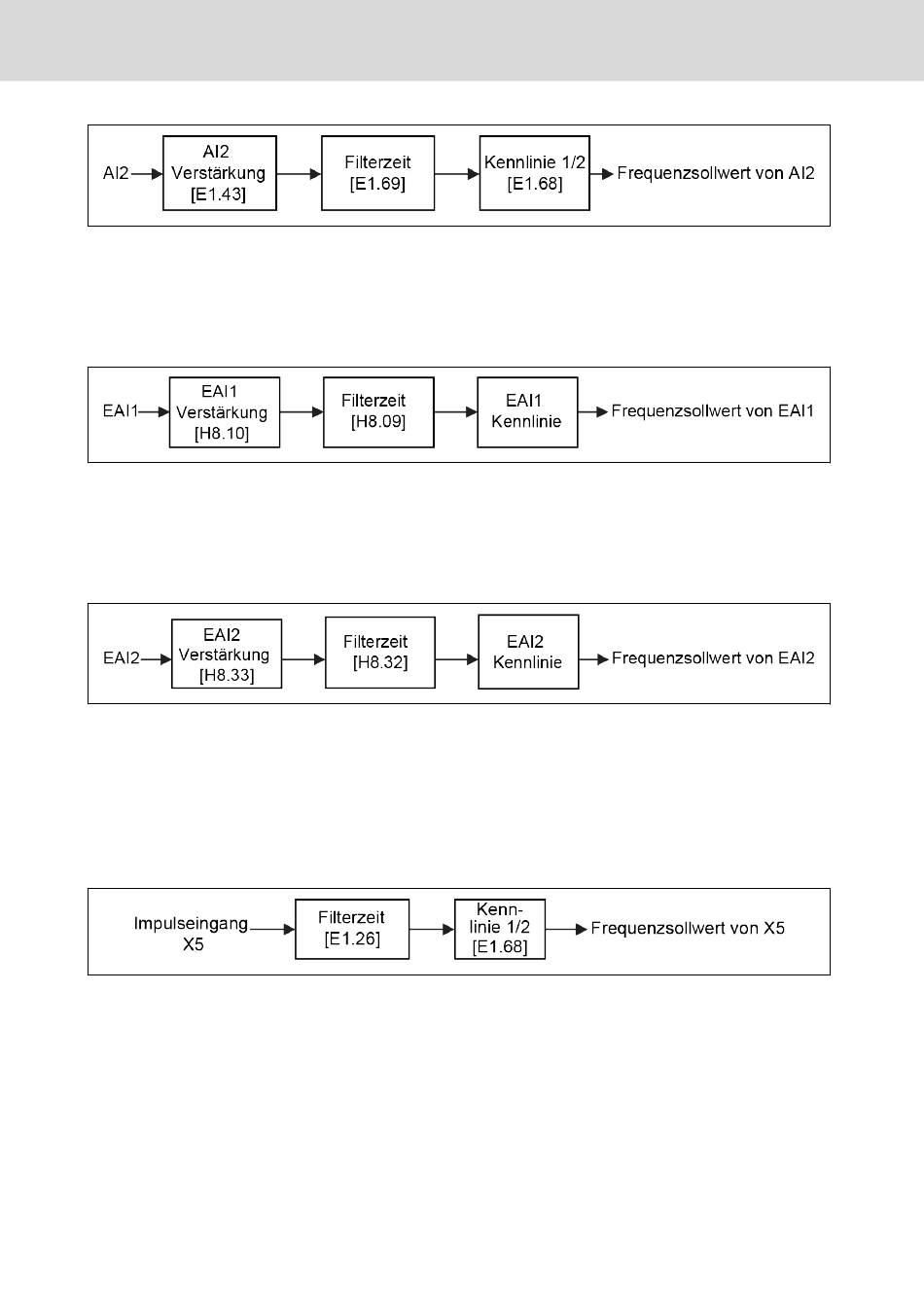

Abb. 12-47: Sollfrequenz AI2
4: Analoger Eingang EAI1
●
Der Frequenzsollwert wird durch den analogen Eingang über Eingang EAI1 ge-
setzt. Wird EAI1 als Frequenzsollwertquelle verwendet, ist das Verhältnis zwi-
schen EAI1 und dem Frequenzsollwert in der Abbildung unten gegeben:
Abb. 12-48: Sollfrequenz EAI1
5: Analoger Eingang EAI2
●
Der Frequenzsollwert wird durch analogen Eingang EAI2 gesetzt. Wird EAI2
als Frequenzsollwertquelle verwendet, ist das Verhältnis zwischen EAI2 und
dem Frequenzsollwert in der Abbildung unten gegeben:
Abb. 12-49: Sollfrequenz EAI2
10: Impulseingang X5
●
Der Frequenzsollwert wird durch Impulseingang über Eingang X5 gesetzt.
Wird Impulseingang X5 als Frequenzsollwertquelle verwendet, kann der Fre-
quenzsollwert durch Änderung der Impulsfrequenz geändert werden. Die Be-
ziehung zwischen Impulseingang X5 und der Einstellfrequenz ist der unten
stehenden Abbildung zu entnehmen:
Abb. 12-50: Sollfrequenz X5
11: Digitaler Eingang Up-/Down-Befehl
●
Der Frequenzsollwert wird durch Up-/Down-/Reset-Befehle über die digitalen
Eingänge gesetzt. Der Frequenzsollwert erhöht sich bei aktivem Up-Befehl,
verringert sich bei aktivem Down-Befehl und wird bei aktivem Reset-Befehl
auf "0" zurückgesetzt.
Zur Definition dieser Funktion können drei beliebige digitale Eingangsparame-
ter E1.00, E1.01, E1.02, E1.03, E1.04, H8.00, H8.01, H8.02, H8.03, H8.04 auf
20 "Frequenz Up-Befehl" und 21 "Frequenz-Down-Befehl" und 22 "Up-/Down-
Befehl zurücksetzen" gesetzt werden.
Bosch Rexroth AG R911369847_Ausgabe 09
Frequenzumrichter Baureihe EFC x610
