Funktionen und Parameter
E2.02 = 1: Umrichter Ausgangsspannung
●
Der Impulsfolgenausgang 1 Hz bis [E2.03] entspricht der Ausgangsspannung
0 bis max. Spannung (1P200V: 250V; 3P400V: 500V).

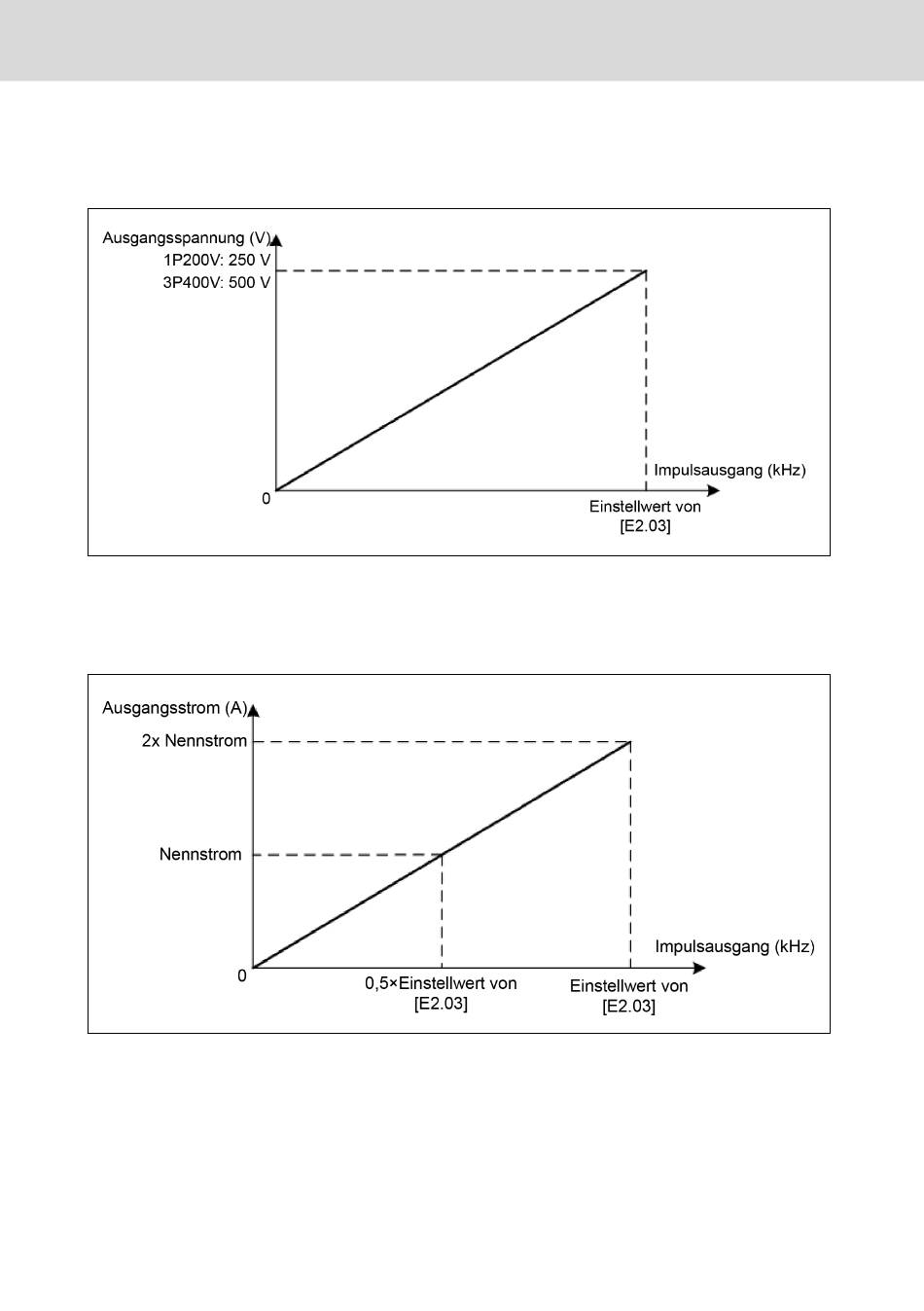

Abb. 12-85: Umrichter Ausgangsspannung
E2.02 = 2: Umrichter Ausgangsstrom
●
Der Impulsfolgenausgang 1 Hz bis [E2.03] entspricht dem Ausgangsstrom 0
bis (2 * Umrichternennstrom).
Abb. 12-86: Umrichter Ausgangsstrom
E2.02 = 3: Drehmomentsollwert
●
Der Impulsfolgenausgang 1 Hz bis [E2.03] entspricht dem Einstellmoment-
wert von C3.42 bis C3.43.
