464/685
Funktionen und Parameter
– Wird die Frequenzquellenkombination verwendet, kann der Frequenzsoll-
wert von EAI1 / EAI2 negativ/positiv sein und für den Additions- und Sub-
traktionsvorgang verwendet werden.
[H8.06] / [H8.31] = 2: Polarität aktiv mit Richtungssteuerung
●

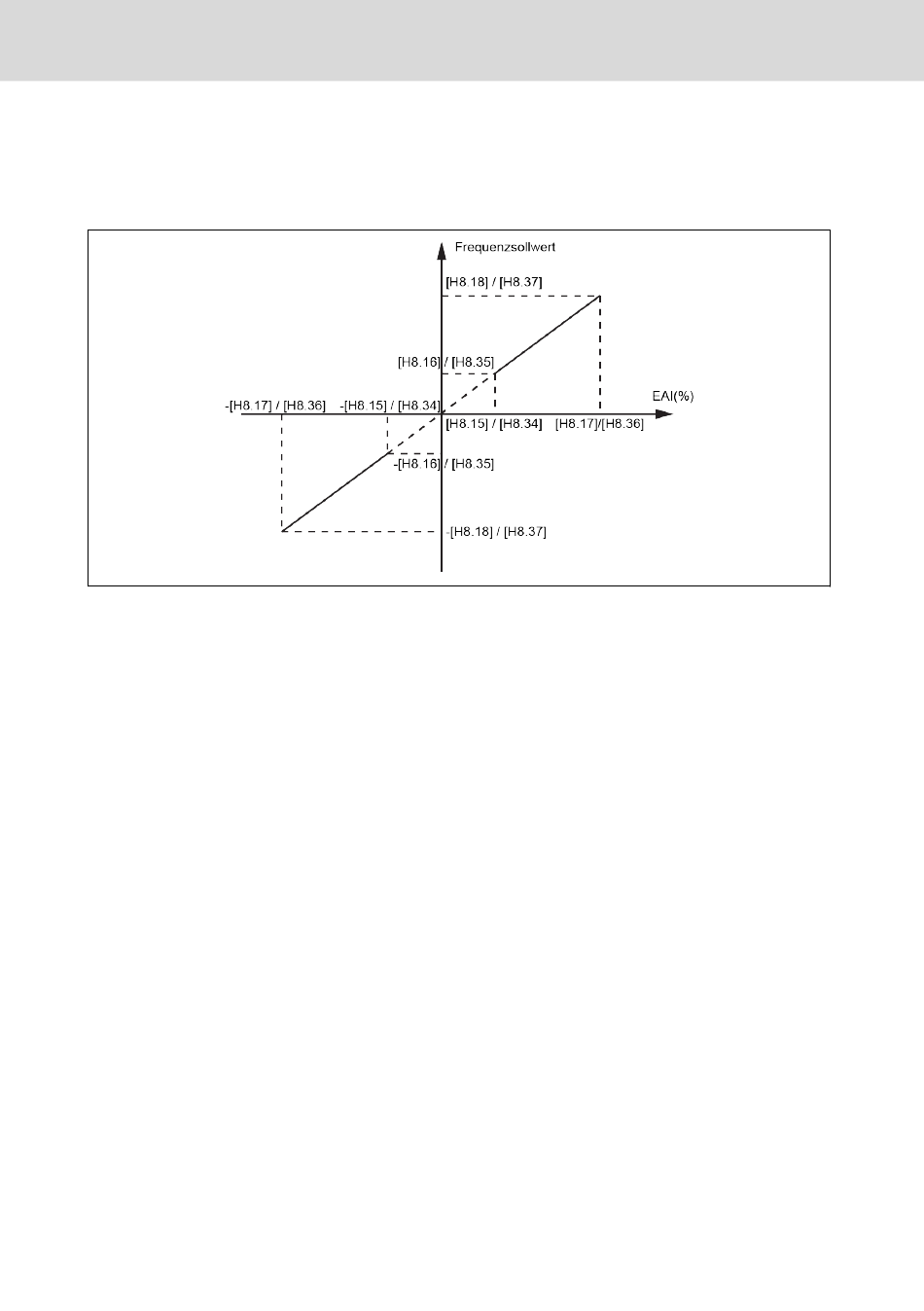

Abb. 12-156: Polarität aktiv mit Richtungssteuerung
– In diesem Modus ist die Richtungssteuerung aktiv, d.h. ein negativer Fre-
quenzsollwert ergibt die Richtung REV und ein positiver Frequenzsollwert
ergibt die Richtung FWD.
– Der Vorgang der Frequenzquellenkombination kann nicht aktiviert werden,
da die Richtungssteuerung von EAI aktiv ist.
– EAI1 / EAI2 als Richtungssteuerung hat Priorität über der tatsächlichen
Bedienfeld- und Klemmeneinstellung. Beispielsweise gibt die Klemmensteu-
erung ein FWD-Signal aus, aber im laufenden Prozess wird der EAI1 / EAI2-
Eingang negativ. In diesem Fall ändert sich die endgültige Richtung zu ne-
gativ. Kommt der Befehl vom Bedienfeld, ist U1.00 inaktiv, wenn die Polari-
tät zur Richtungssteuerung verwendet wird. Falls außerdem die Priorität al-
ler anderen bestehenden Richtungsbefehlsquellen (z.B. Einfache SPS,
Mehrfach-Geschwindigkeitsregelung) höher ist als die Bedienfeld- und
Klemmeneinstellung, bleibt sie ebenfalls höher als die Priorität des EAI1 /
EAI2-Richtungsbefehls.
Beispiel für EAI1, wenn H8.05 = 5:
1. H8.06 = 0, H8.15 = -100,0, H8.16 = 0,0, H8.17 = 100,0, H8.18 = 50,0
Bosch Rexroth AG R911369847_Ausgabe 09
Frequenzumrichter Baureihe EFC x610
