Frequenzumrichter Baureihe EFC x610
12.8 E0: Sollwert und Regelung
12.8.1 Quelle Frequenzsollwert
Durch Einstellung der Parameter E0.00 "Erste Quelle Frequenzsollwert" oder
E0.02 "Zweite Quelle Frequenzsollwert" können verschiedene Frequenzsollwert-
quellen ausgewählt werden.
Code
Bezeichnung
E0.00 Erste Quelle Frequenzsollwert 0...21
Zweite Quelle Frequenzsoll-
E0.02
wert
Einstellbereich für E0.00, E0.02:
0: Bedienfeld Potentiometer
●
Der Frequenzsollwert wird durch Einstellen des Potentiometers am Bedien-
feld festgelegt. Standardmäßig dient das Potentiometer auf dem Bedienfeld
als erste Quelle Frequenzsollwert. Zum Anpassen der Ausgangsfrequenz die
folgenden Schritte befolgen:
– Potentiometer gegen den Uhrzeigersinn drehen (nach links)
Die Ausgangsfrequenz wird kleiner und der Motor verzögert sich.
– Potentiometer im Uhrzeigersinn drehen (nach rechts)
Die Ausgangsfrequenz wird größer und der Motor wird schneller.
1: Einstellung Bedienfeldtasten
●
Der Frequenzsollwert wird durch Parameter E0.07 "Digitaler Frequenzsoll-
wert" gesetzt. Bei Betrieb des Frequenzumrichters wird durch Drücken der
Tasten <▼> und <▲> auf dem Bedienfeld die Ausgangsfrequenz erhöht bzw.
vermindert.
2: Analoger Eingang AI1
●
Der Frequenzsollwert wird durch den analogen Eingang über Eingang AI1 ge-
setzt. Wird AI1 als Frequenzsollwertquelle verwendet, ist das Verhältnis zwi-
schen AI1 und dem Frequenzsollwert in der Abbildung unten gegeben:

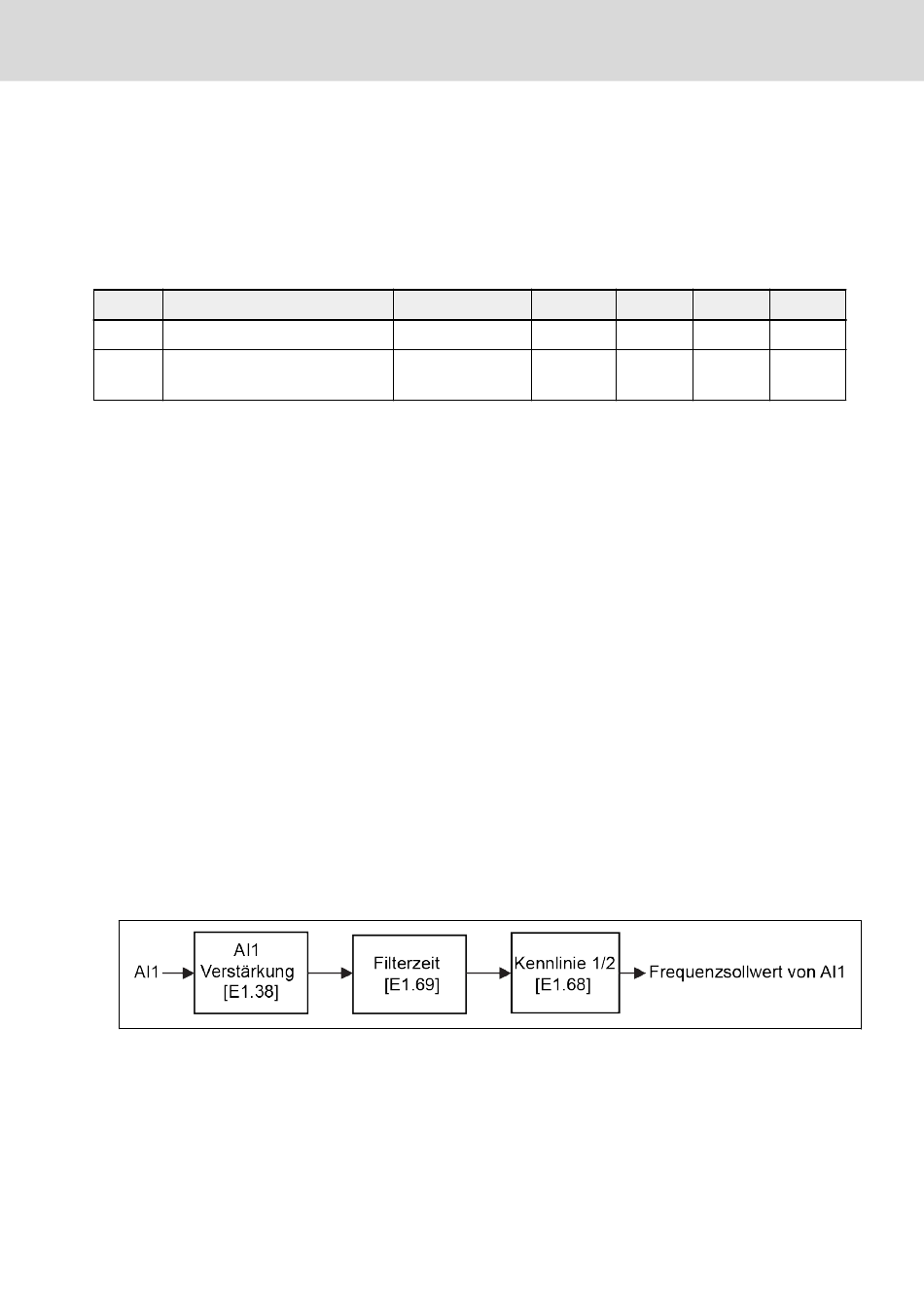

Abb. 12-46: Sollfrequenz AI1
3: Analoger Eingang AI2
●
Der Frequenzsollwert wird durch den analogen Eingang über Eingang AI2 ge-
setzt. Wird AI2 als Frequenzsollwertquelle verwendet, ist das Verhältnis zwi-
schen AI2 und dem Frequenzsollwert in der Abbildung unten gegeben:
Einstellbereich
Standard
0
0...21
2
R911369847_Ausgabe 09 Bosch Rexroth AG
207/685
Funktionen und Parameter
Einer
Schritt
-
-
-
-
Attri.
Stopp
Stopp
