Frequenzumrichter Baureihe EFC x610

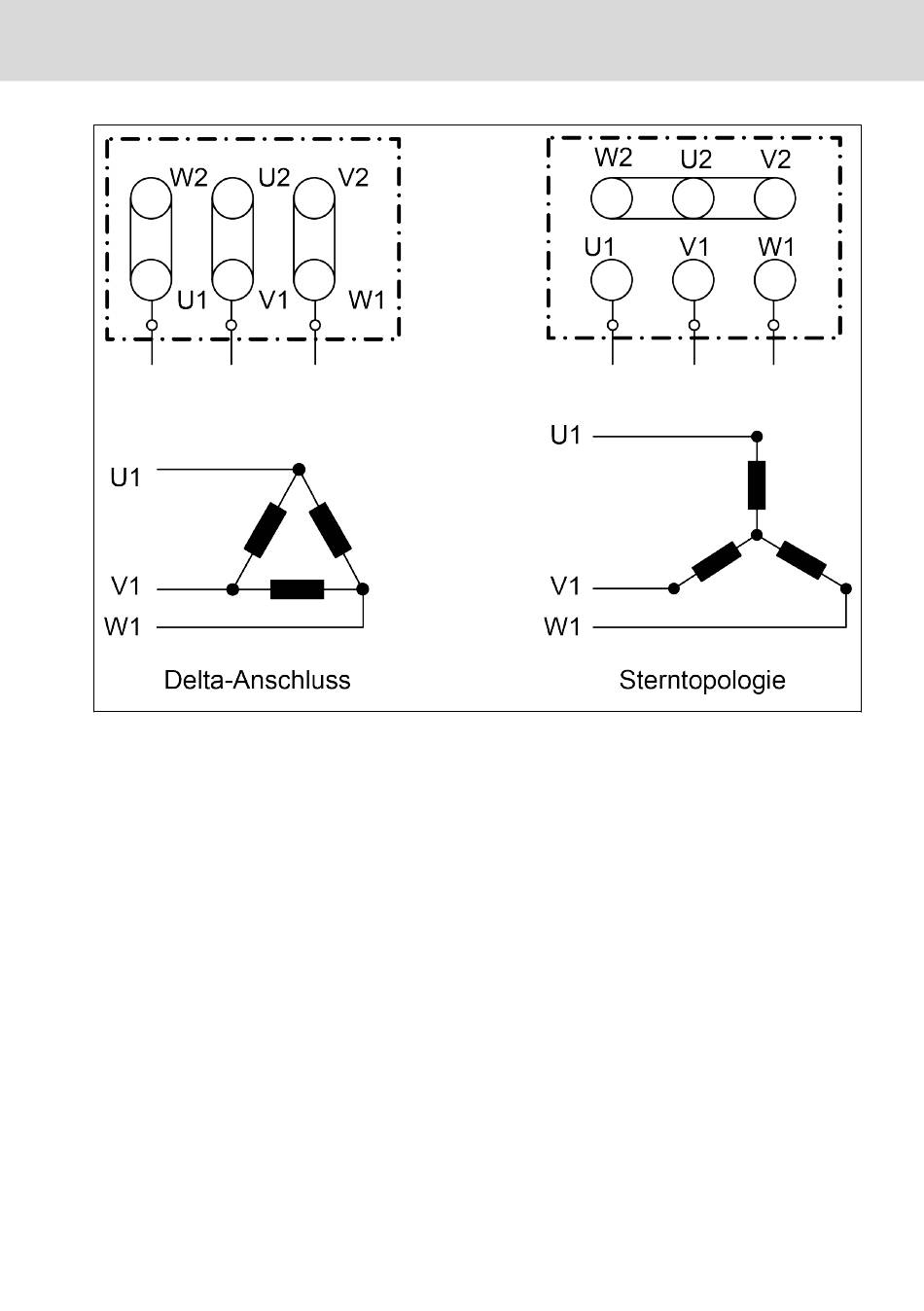

Abb. 12-22: Verdrahtung des Motors
Wenn die obigen Parameter nicht vom Motortypenschild übernommen werden
können. Diese Parameter können anhand der folgenden Schritte oder über Auto-
Tuning berechnet werden. Nur für MSK-Synchronmotoren. Für die neuen MS2N-
Motoren können die Daten in der MS2N-Betriebsanleitung gefunden werden.
1. Nenndrehzahl Motor Nn je nach Anforderung auswählen.
2. Wählen Sie die Kennlinie "Drehzahl-Drehmoment" entsprechend den tat-
sächlichen Arbeitsbedingungen aus und ermitteln Sie das Drehmoment Mn
bei Nenndrehzahl.
3. Nennleistung wird durch Pn = (Mn x Nn x 2π) / 60 berechnet.
4. Drehmomentkonstante km-n und die Anzahl der Polpaare o aus der
Rexroth-Motoranweisung erfassen.
5. Nennstrom wird durch In = Mn / (Km-n) berechnet.
6. Nennfrequenz wird durch fn = o x Nn / 60 berechnet.
7. Die Anzahl der Motorpole gleicht 2 x o.
Motor MSK071C-0450-NN als Beispiel verwenden. Die erforderliche Nenndreh-
zahl Motor beträgt 1.500 U/min, der Motor arbeitet kontinuierlich und die Geh-
äusetemperaturerhöhung darf 60 ℃ nicht überschreiten. Die Berechnung der Pa-
rameter sieht wie folgt aus:
Funktionen und Parameter
R911369847_Ausgabe 09 Bosch Rexroth AG
165/685
