Funktionen und Parameter

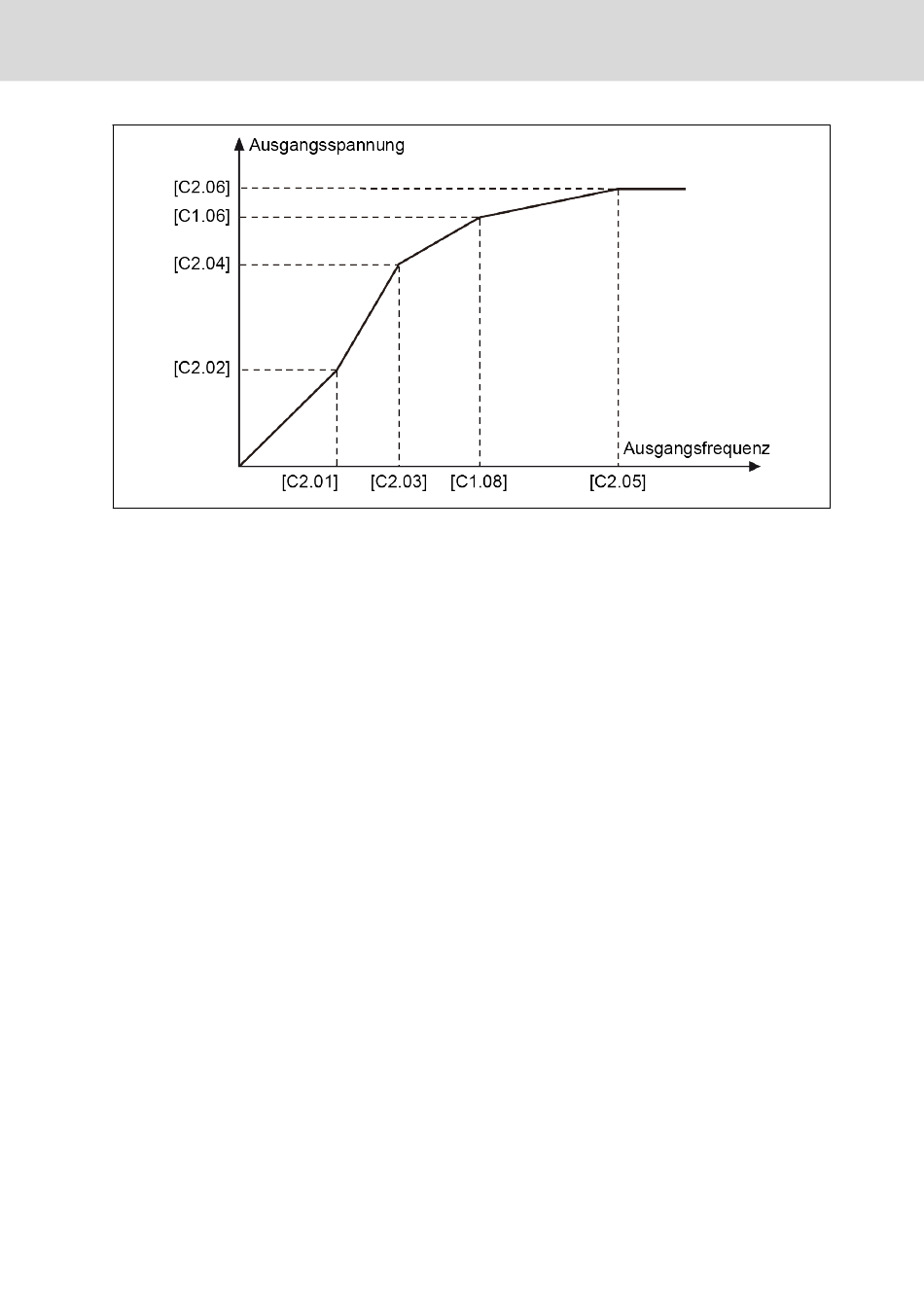

Abb. 12-34: Benutzerdefinierte U/f-Kennlinie, wenn [C2.05] ≥ [C1.08]
3: U/f-Trennung
●
Im Falle eines U/f-Trennungsmodus wird die Spannung nicht von der Frequenz
abgeleitet, sondern der Benutzer kann Spannung und Frequenz unabhängig
voneinander steuern. In diesem Modus, bei konstanter Frequenz, kann die
Spannung variiert werden und umgekehrt. Damit kann jede Kennlinie basie-
rend auf den Lastanforderungen verfolgt werden.
Die Auswahl der Spannungsquelle kann durch Einstellen des Parameters C2.08
mit den folgenden Optionen erfolgen.
Einstellbereich C2.08:
0: Bedienfeld Potentiometer
●
Die U/f-Trennung Ausgangsspannung wird durch Anpassung des Potentiome-
ters am Bedienfeld festgelegt.
1: Einstellung Bedienfeldtasten
●
Bei Betrieb des Frequenzumrichters wird durch Drücken der Tasten <▼> und
<▲> auf dem Bedienfeld die U/f-Trennung Ausgangsspannung erhöht bzw. ver-
mindert. Der Einstellwert wird in C2.09 gespeichert.
2: Analoger Eingang AI1
●
Für den analogen Eingang AI1 werden Kennlinien nicht berücksichtigt. Der
maximale Wert des analogen Eingangs wird direkt in die Nennspannung des
Motors umgewandelt.
10: Impulseingang X5
●
Für den Impulseingang X5 werden Kennlinien nicht berücksichtigt. Der maxi-
male Wert des Impulseingangs wird direkt in die Nennspannung des Motors
umgewandelt.
20: Kommunikation
●
Bosch Rexroth AG R911369847_Ausgabe 09
Frequenzumrichter Baureihe EFC x610
