Frequenzumrichter Baureihe EFC x610

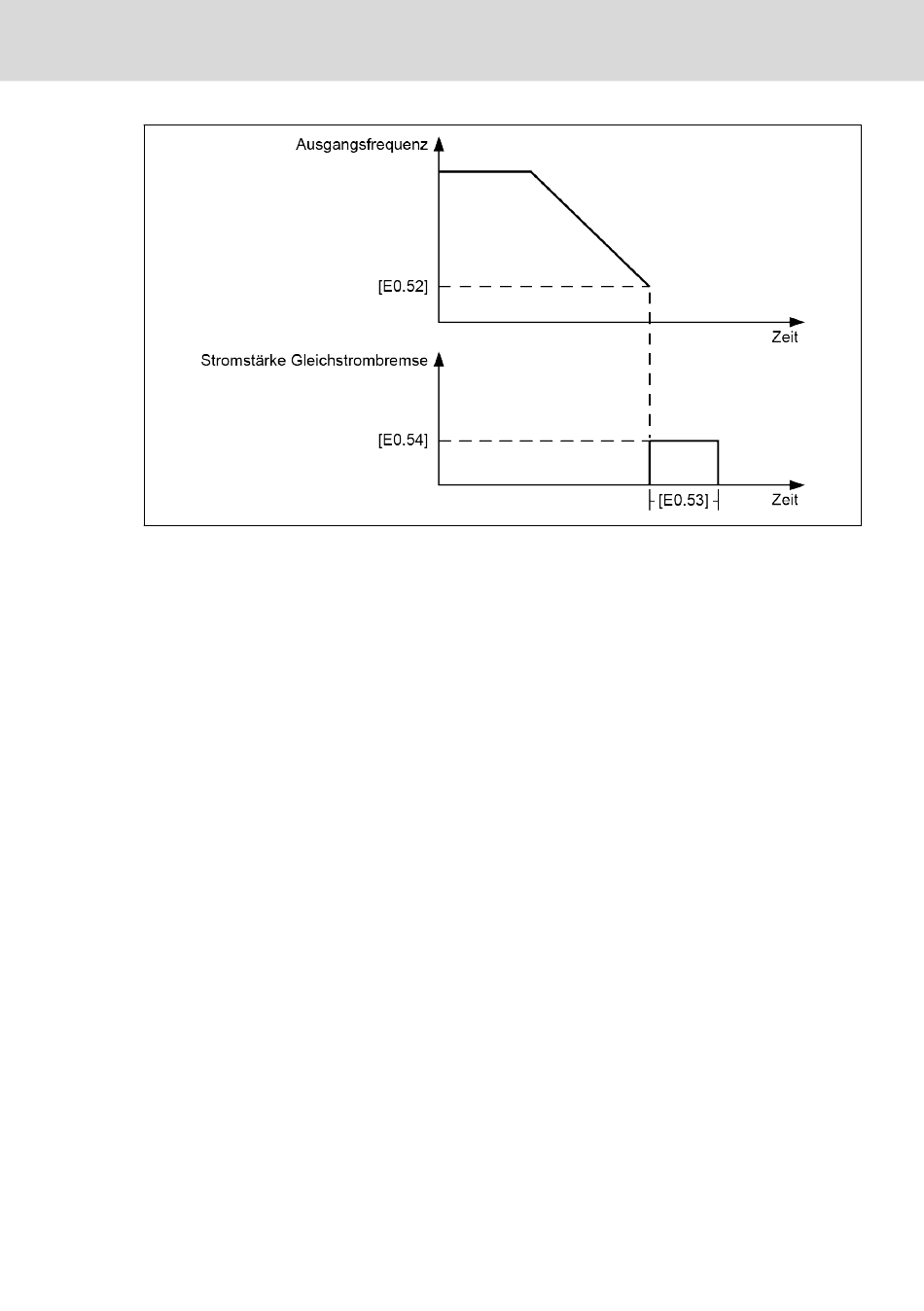

Abb. 12-62: Stopp Gleichstrombremse_1
2. Über digitale Eingänge
Während des Verzögerungsstopps, wenn die "Ausgangsfrequenz" unter
[E0.52] "Startfrequenz Stopp Gleichstrombremse" liegt und das definierte
digitale Eingangssignal aktiv ist, wird die Gleichstrombremse aktiviert:
Ein Eingang der digitalen Eingänge wird auf "16: Aktivierung Stopp
●
Gleichstrombremse" gesetzt.
[E0.50] = 0.
●
Das Gleichstrombremsen startet, wenn das digitale Eingangssignal aktiv
●
ist und bei [Ausgangsfrequenz] ≤ [E0.52], und stoppt, wenn es inaktiv
ist. Es gibt keine Zeitbegrenzung.
Mit einigen Sonderfällen, in denen "Gleichstrombremsen auf Stopp" durch Para-
metereinstellung aktiviert wird und währenddessen der Digitaleingang aktiv ist,
siehe Abbildungen unten:
1. Fall: Xn aktiv bevor Gleichstrombremsen startet und inaktiv bevor [E0.53] be-
endet wird.
Funktionen und Parameter
R911369847_Ausgabe 09 Bosch Rexroth AG
229/685
