80/685
Verdrahtung des Frequenzumrichters
Relaisausgangsklemmen
Werden Relaisausgangsklemmen an induktive Lasten (Relais, Netzschütze, Mag-
netventile, Motoren usw.) angeschlossen, müssen folgende Rauschunterdrück-
ungsschaltkreise so nahe bei den induktiven Lasten wie möglich an den Spulen
der induktiven Lasten angelegt werden, um die durch die Wirkung der induktiven
Lasten erzeugten elektromagnetischen Störungen zu reduzieren.
Tb
Gemeinsame Klemme
Tc
Öffner
Ta
Schließer

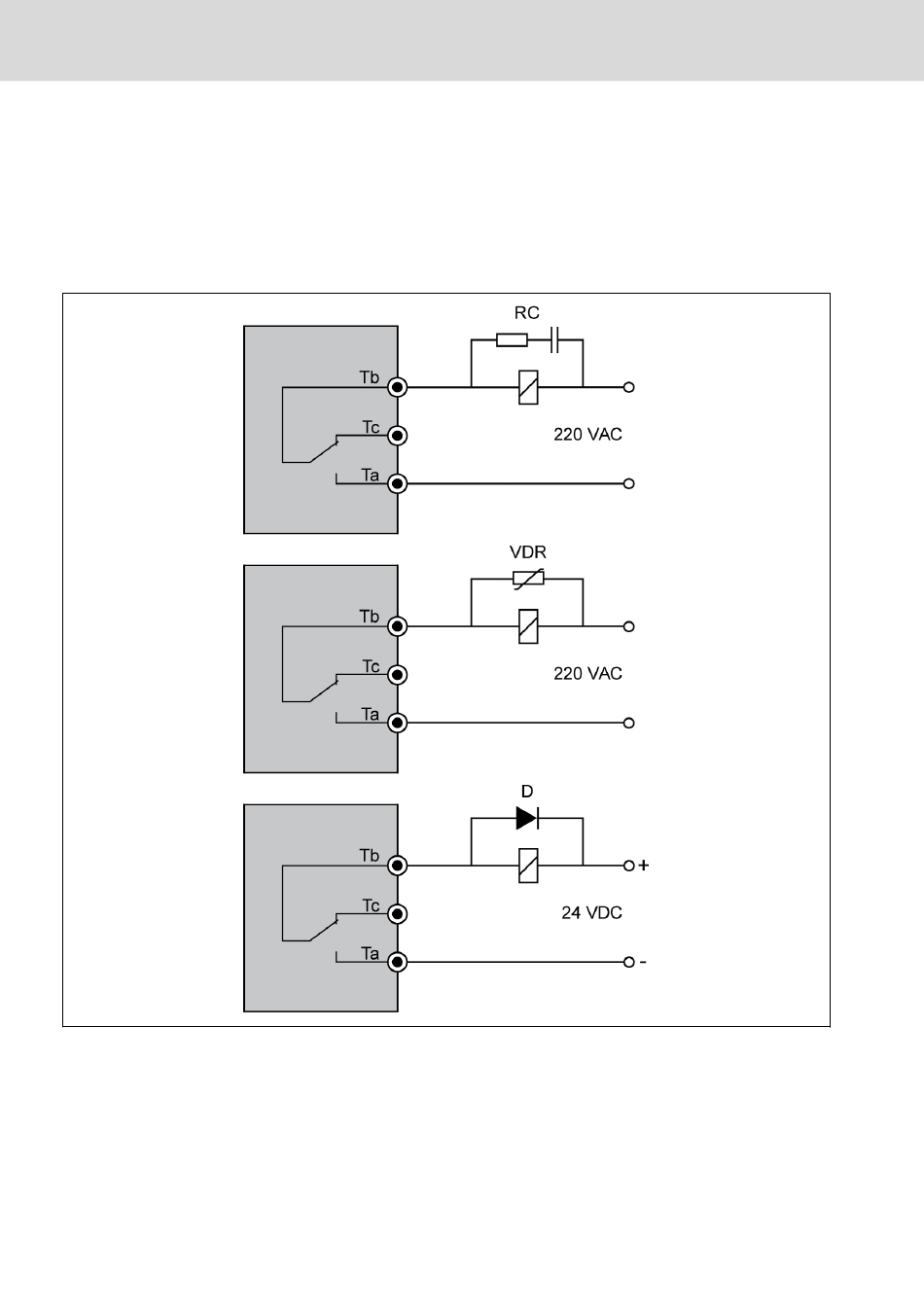

Abb. 8-13: Rauschunterdrückungsschaltkreise für Relaisausgangsklemmen
Bosch Rexroth AG R911369847_Ausgabe 09
Frequenzumrichter Baureihe EFC x610
RC RC-Filterung
VDR Varistor
D
Diode
