Frequenzumrichter Baureihe EFC x610
Kabel und Anschluss
Bitte CANopen-Kabeltyp gemäß den folgenden Anweisungen auswählen.
Max. Kabel-
Baudrate
länge
1.000 kbit/s 25m
500 kbit/s
100 m
250 kbit/s
250 m
125 kbit/s
500 m
50 kbit/s
1.000 m
20 kbit/s
1.000 m
10 kbit/s
1.000 m

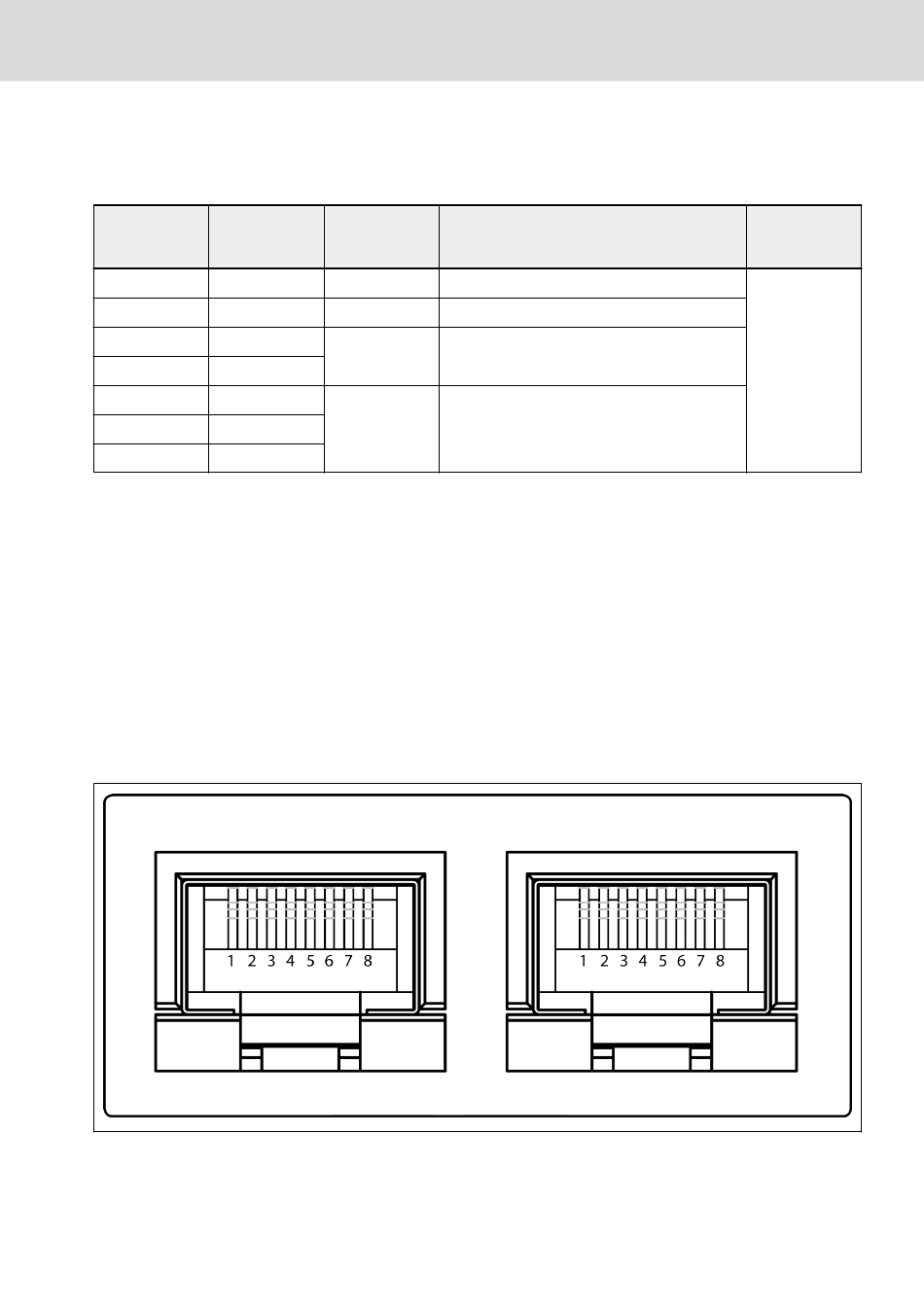

Tab. 15-3: Kabeldaten
Frequenzumrichter dürfen nicht über "Flachkabel" und andere nicht abgeschirm-
te Kabeltypen angeschlossen werden. Für den Anschlusses des Kabelschirms
wird empfohlen, bei jedem CANopen-Slave-Knoten an beiden Enden des Kabels
eine Erdverbindung herzustellen. Eine niederohmige Masseverbindung des Hoch-
frequenzschirms ist sehr wichtig. Dies kann durch eine Erdverbindung mit einer
Kabelklemme oder einem leitfähigen Kabelgerät, wie z. B. einem Umrichter-Ab-
schirmsatz, erreicht werden.
15.7.3 Multi-Ethernet-Karte
Multi-Ethernet-Schnittstelle
Abb. 15-17: Multi-Ethernet-Schnittstelle RJ45
Widerstand
[mΩ/m]
<70
0.25...0.34 / AWG23...AWG22
< 60
0.34...0.6 / AWG22...AWG20
< 40
0.5...0.6 / AWG20
< 26
0.75...0.8 / AWG18
Kabelquerschnitt
[mm
2
/AWG]
R911369847_Ausgabe 09 Bosch Rexroth AG
547/685
Zubehör
Abschlusswi-
derstand
120 Ω
