Frequenzumrichter Baureihe EFC x610
15.5.2 Einbau des Erweiterungskartenmoduls
HINWEIS
Die Stromversorgung muss unbedingt abgeschaltet sein, bevor das Erweite-
rungskartenmodul am Frequenzumrichter montiert wird.

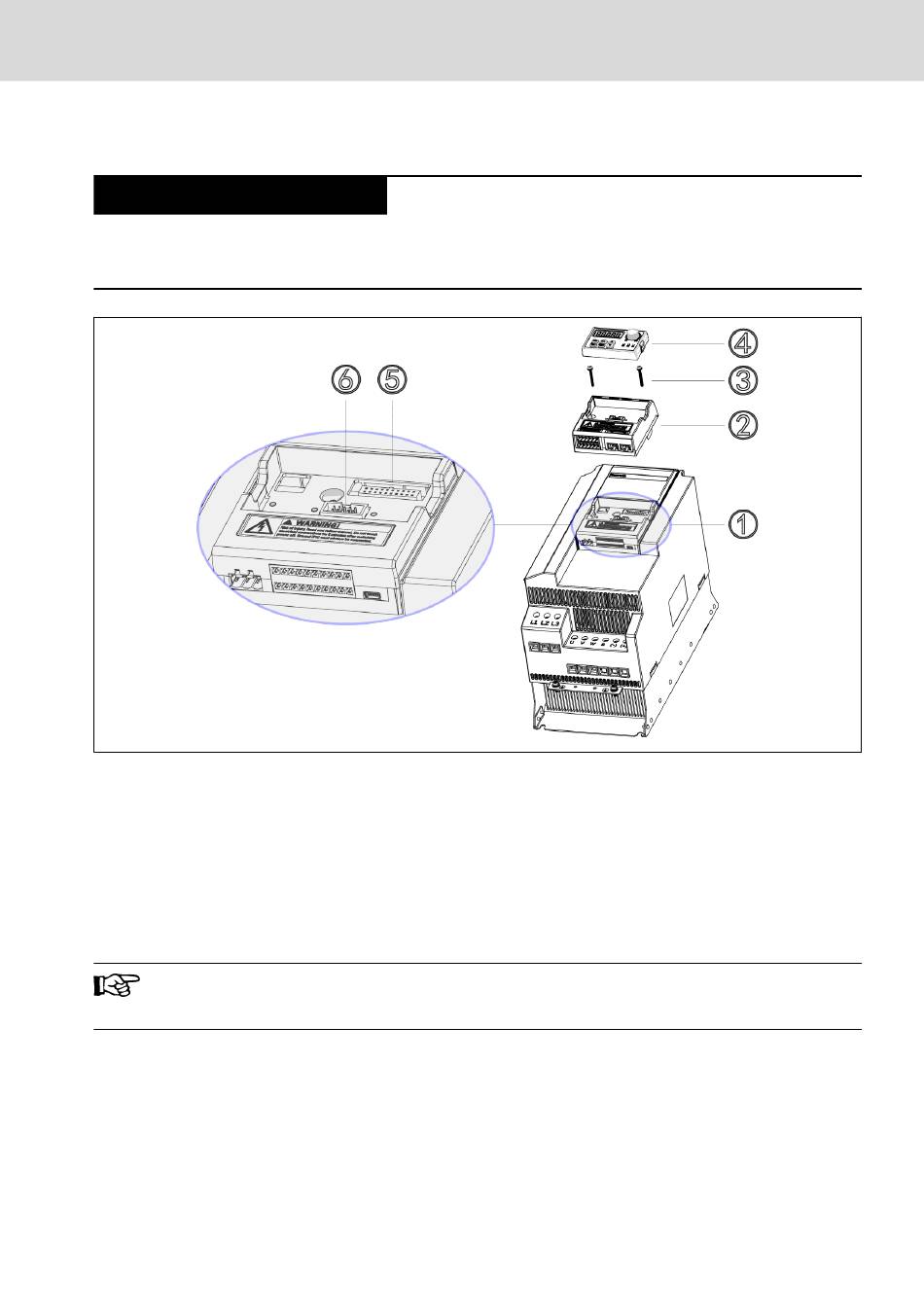

Abb. 15-7: Einbau des Erweiterungskartenmoduls
1. Bedienfeld ④ vom Steuerungs- und Klemmenmodul ① abnehmen.
2. Das Erweiterungskartenmodul mit den Erweiterungskarten ② im Steuer-
ungs- und Klemmenmodul ① einbauen.
3. Zwei Schrauben ③ eindrehen, um den Träger für die optionalen Module ②
im Steuerungs- und Klemmenmodul ① zu befestigen.
4. Das Bedienfeld ④ in den Träger für die optionalen Module ② schieben.
⑤: Anschluss des Steuerungs- und Klemmenmoduls
⑥: Anschluss für Bedienfeld
R911369847_Ausgabe 09 Bosch Rexroth AG
537/685
Zubehör
