Frequenzumrichter Baureihe EFC x610
K1
Offen
Geschlossen
Offen
Geschlossen
Tab. 12-10: 2-Draht-Regelung Modus 1 Konfiguration
Wenn Schalter K1 und K2 gleichzeitig geschlossen sind, stoppt der
Frequenzumrichter entsprechend [E0.50] "Stoppmodus", im Stopp-
zustand leuchten sowohl die FWD- als auch die REV-LED-Anzeige.
1: 2-Draht-Regelung Vorwärts/Rückwärts, Betrieb/Stopp
●
1. Schritt: 2-Draht-Motorregelung 2 aktivieren
[E1.15] = "1: 2-Draht-Regelung Vorwärts/Rückwärts, Betrieb/Stopp" einstel-
len.
2. Schritt: Zwei digitale Eingänge definieren
– Einen digitalen Eingang als "35: Vorwärtslauf (FWD)" einstellen.
– Einen digitalen Eingang als "36: Rückwärtslauf (REV)"
Beispiel:
Schalter K1 mit X1 verbunden und [E1.00] = "35: Vorwärtslauf (FWD)" einstel-
len.
Schalter K2 mit X2 verbunden und [E1.01] = "36: Rückwärtslauf (REV)" einstel-
len.

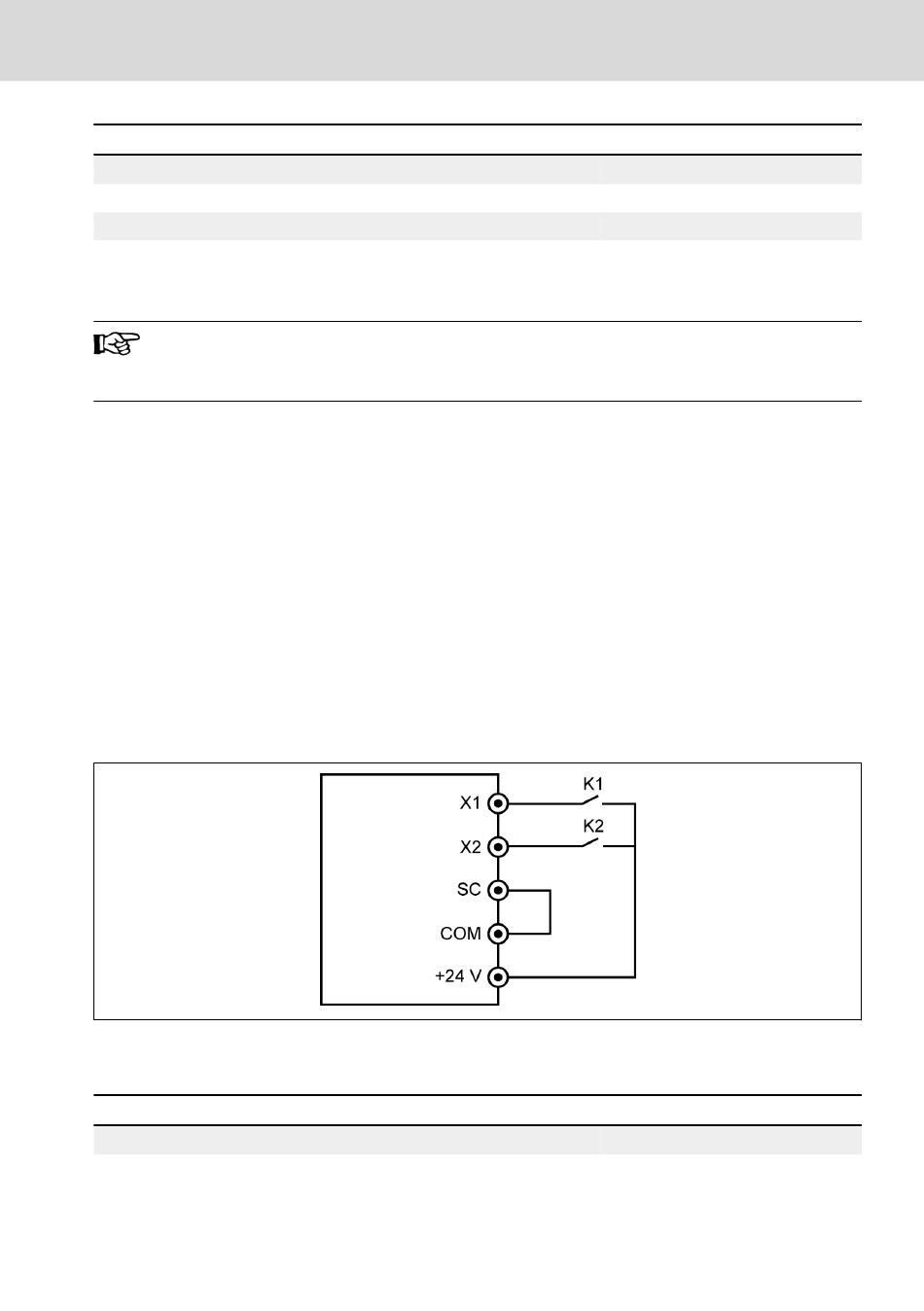

Abb. 12-78: 2-Draht-Regelungsmodus 2
Die Steuerlogik ist in der Tabelle unten angegeben:
K1
Offen
Geschlossen
K2
Offen
Offen
Geschlossen
Geschlossen
K2
Offen
Offen
R911369847_Ausgabe 09 Bosch Rexroth AG
Funktionen und Parameter
Betriebszustand
Stopp
Vorwärtslauf
Rückwärtslauf
Stopp
Betriebszustand
Stopp
Vorwärtslauf
247/685
