Anhang | Messung auf Kugeln und Wellen
i
Die Abbildungen zeigen die exemplarische Darstellung des Einflusses am Beispiel des Sensors CS05 bei unterschiedlichen
Sensorabständen zum Messobjekt und unterschiedlichen Messobjektbreiten. Die Ergebnisse stammen aus firmeninternen
Simulationen und Berechnungen; bitte fordern Sie detaillierte Informationen an.
A 4
Messung auf Kugeln und Wellen
16,0%
Kugel-Ø30 mm CS1
14,0%
12,0%
Kugel-Ø40 mm CS1
10,0%
8,0%
6,0%
4,0%
2,0%
0,0%
10 %
20 %
30 %
40 %
50 %
Targetabstand (lichte Weite), [% d. MB]

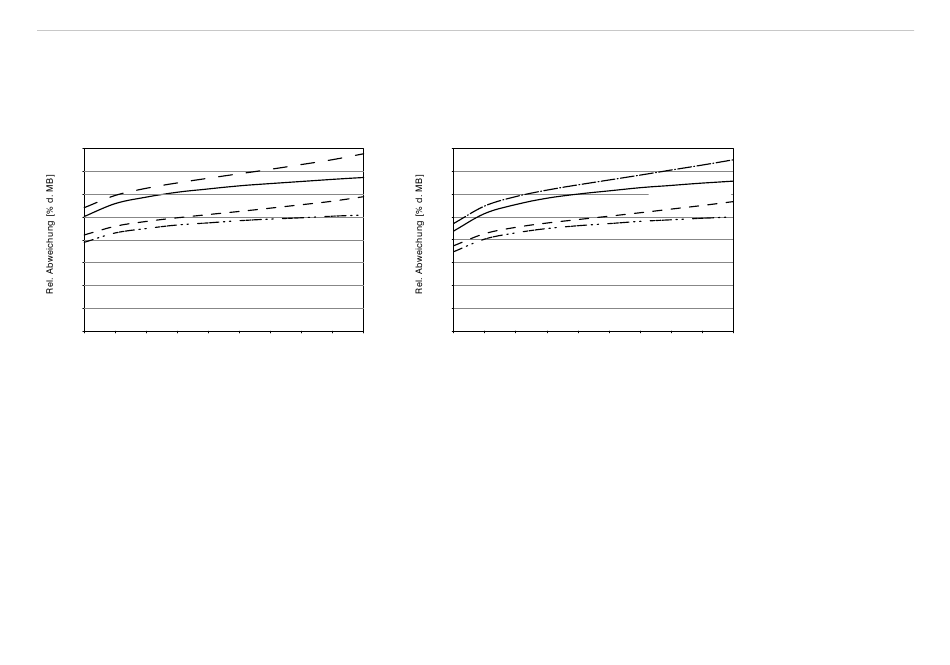

Abb. 23 Messwertabweichung bei Messung auf
kugelförmige Messobjekte
i
Die Abbildungen zeigen die exemplarische Darstellung des Einflusses am Beispiel des Sensors CS02 und CS1 bei unterschied-
lichen Sensorabständen zum Messobjekt und unterschiedlichen Objektdurchmessern. Die Ergebnisse stammen aus firmeninter-
nen Simulationen und Berechnungen; bitte fordern Sie detaillierte Informationen an.
capaNCDT 61x4
Kugel-Ø30 mm CS02
Kugel-Ø40 mm CS02
60 %
70 %
80 %
90 %
100 %
8,0%
7,0%
6,0%
Zylinder Ø40 mm CS1
5,0%
4,0%
3,0%
2,0%
1,0%
0,0%
10 %
20 %
30 %
40 %
50 %
Targetabstand (lichte Weite), [% d. MB]
Abb. 24 Messwertabweichung bei Messung auf
zylindrische Messobjekte
Zylinder Ø30 mm CS1
Zylinder Ø30 mm CS02
Zylinder Ø40 mm CS02
60 %
70 %
80 %
90 %
100 %
