Montage
HINWEIS
surfaceCONTROL 2500
5.2.1.4
Bilddatenübertragung (Gigabit Ethernet)
Pin
Signal
1
Data1+
2
Data1-
3
Data2+
4
Data3+
5
Data3-
6
Data2-
7
Data4+
8
Data4-

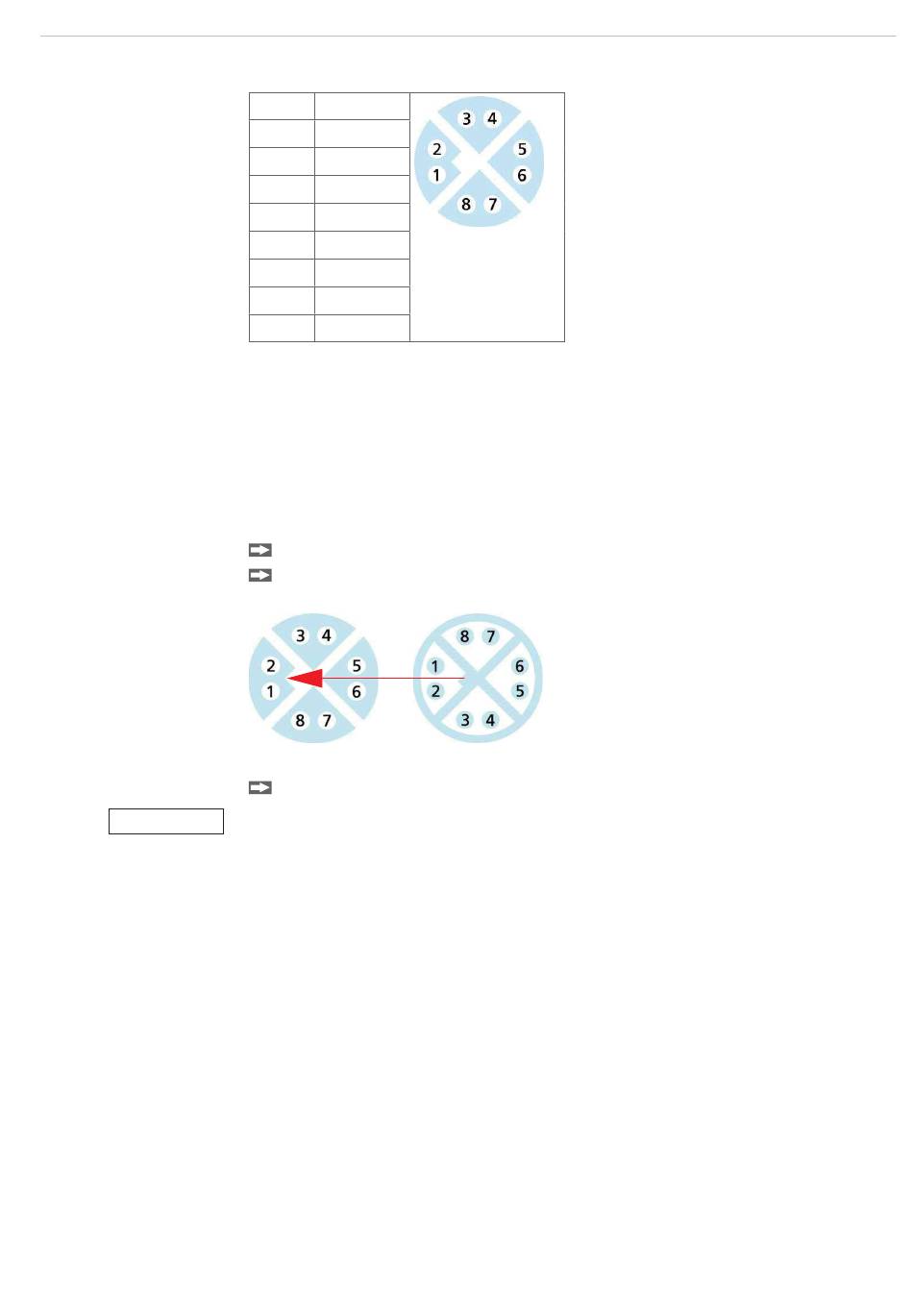

Abb. 11 Pinbelegung Steckverbinder
Für die Bilddatenausgabe der Kameras über Gigabit Ethernet verfügt der Sensor über
zwei Gigabit Ethernet-Schnittstellen. Der Sensor unterstützt ausschließlich die Übertra-
gung mit 1 Gbit.
Auf der Sensorseite werden 8-polige, X-codierte, M12-Rundsteckverbinder mit Ver-
schraubung verwendet.
Der Anschluss und das Festschrauben der Ethernet-Kabel an den Sensor ist von Hand
ohne Werkzeug möglich. Gehen Sie dazu wie folgt vor:
Setzen Sie den Kabelstecker vorsichtig auf die Buchse am Sensor auf.
Drehen Sie den Kabelstecker, bis Sie das Einrasten der inneren Nut in die entspre-
chende Führung der Buchse fühlen.
Abb. 12 Verbinden Ethernet-Stecker mit Buchse
Schrauben Sie den Kabelstecker fest.
Wenden Sie beim Festschrauben keine Gewalt an.
> Beschädigung oder Zerstörung des Sensors
Auf der PC-Seite werden RJ45-Stecker verwendet.
i
Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Ethernet-Kabel.
„Ethernet-Buchse", siehe Abb. 8
Seite 15
