Hinweis
Bei abgedunkelter Anzeige wird die maximale
Einsatzdauer der Batterien verlängert.

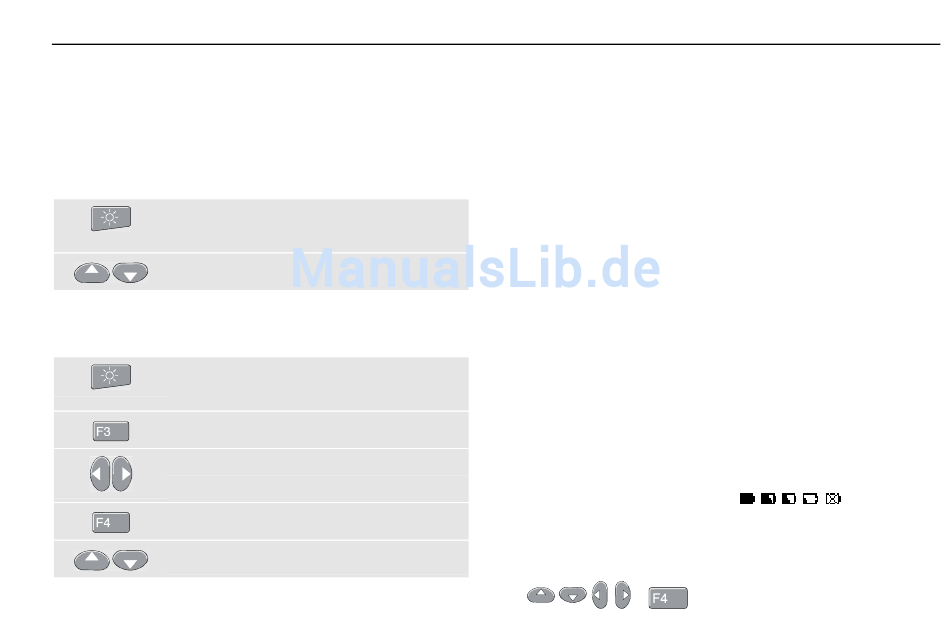

Zum Ändern der Anzeige-Helligkeit beim Fluke 123
drücken Sie wiederholt:
Abdunkeln / Aufhellen der
Hintergrundbeleuchtung.
Einstellen des Kontrasts.
Zum Ändern von Helligkeit und Kontrast beim Fluke 124:
Umschalten von Cursorsteuerung auf
Anzeigensteuerung.
Drücken Sie LIGHT.
Abdunkeln / Aufhellen der
Hintergrundbeleuchtung.
Drücken Sie CONTRAST.
Einstellen des Kontrasts.

Ablesen der Anzeige

Die Anzeige ist wie in Abbildung 1 dargestellt in drei
Bereiche unterteilt. Diese Bereiche sind:
Messwert-Bereich (A): Hier werden die numerischen
Messwerte angezeigt. Wenn nur Eingang A eingeschaltet
ist, werden nur die Messwerte von Eingang A angezeigt.
Wenn Eingang B eingeschaltet ist, werden auch die
Messwerte von Eingang B angezeigt.
Signalform-Bereich (B): Hier wird die Signalform an
Eingang A(B) dargestellt. Der Schreibspuranzeiger (A) ist
links von der Signalform zu sehen. Das Null-Symbol (-)
gibt den Massepegel der Signalform an. In der unteren
Zeile sind die Bereiche / div und der Betriebsanzeiger
(Netz- oder Batteriebetrieb) zu sehen.
Hinweis:
Bei Batteriebetrieb informiert die Anzeige über
den Ladezustand der Batterien (von vollkommen
aufgeladen bis entladen):
Menü-Bereich (C): Hier wird das Menü angezeigt, das die
mit den blauen Pfeiltasten und der ENTER-Taste
zugänglichen Auswahlmöglichkeiten enthält:
+
Kurzanleitung
Ablesen der Anzeige
5
