7.4 Kombinierte Wärme-/Kältemessung
Der Zähler MULTICAL® 403 ist als Wärmezähler (Zählertyp 2), Kältezähler (Zählertyp 5) oder kombinierter Wärme-
/Kältezähler (Zählertyp 3 und 6) lieferbar.
Zählertyp
Wärmezähler (MID Modul B+D)
Wärme-/Kältezähler (MID-Modul B+D & TS27.02+DK268)
Kältezähler (TS27.02+DK268)
Wärme-/Kältezähler
Ländercode (Sprache des Aufklebers usw.)

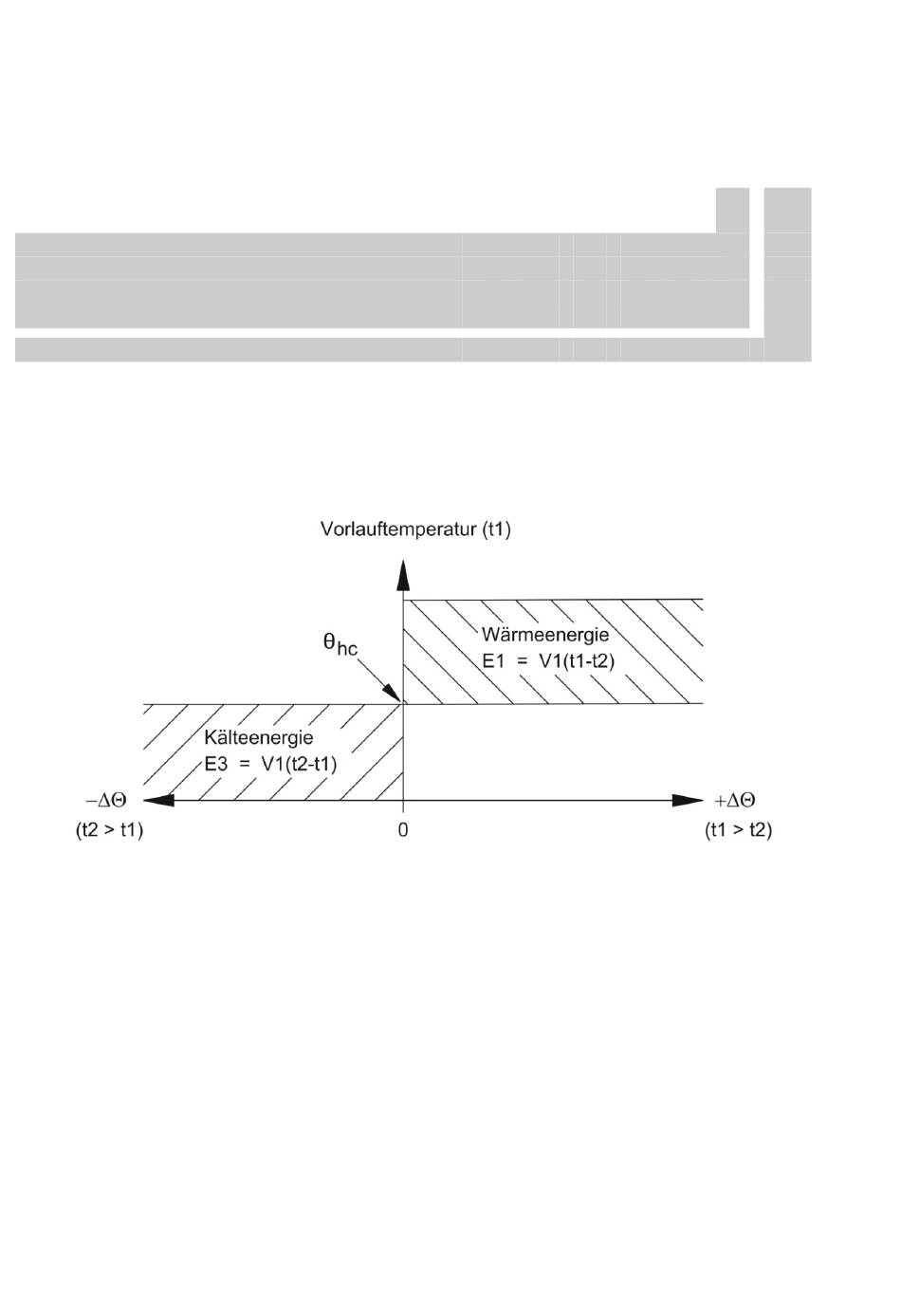

Wenn der Zähler MULTICAL® 403 als Wärme-/Kältezähler (Zählertyp 3 und 6) geliefert wurde, wird bei positiver
Temperaturdifferenz (t1>t2) Wärmeenergie (E1) gemessen, während bei negativer Temperaturdifferenz (t2<t1)
Kälteenergie (E3) gemessen wird. Der Temperaturfühler t1 (mit rot gekennzeichnet) muss immer im Vorlauf
eingebaut werden, während t2 (mit blau gekennzeichnet) im Rücklauf montiert wird.
θ dient als ein Grenzwert für die Messung der Kälteenergie, sodass nur Kälteenergie gemessen wird, wenn die
hc
Vorlauftemperatur t1 niedriger als θ
Bei Wärme-/Kältezählern soll der Grenzwert θ
eingestellt werden, z. B. 25 °C. Wenn der Zähler für die Abrechnung verwendet werden soll, ist die θ
ausgeschaltet. Allein die Temperaturdifferenz bestimmt, ob Wärme- oder Kälteenergie abgerechnet wird.
Die Konfiguration der θ
0,01..180,00 °C vorgenommen werden. Wenn θ
Bei allen anderen Zählertypen als Zählertyp 6 wird θ
über die SETUP-Schleife oder mit dem PC-Programm METERTOOL HCW konfiguriert. Siehe Abschnitte 6.3 und 14 für
weitere Informationen.
Bitte beachten Sie: Es gibt beim Wechsel zwischen der Messung der Wärme- und Kälteenergie (Δθ
Hysterese.
84
ist.
hc
-Funktion ist nur für Zählertyp 6 möglich. Die Konfiguration kann im Bereich von
hc
hc
auf die bei Kühlung höchste bisher gemessene Temperatur,
hc
deaktiviert werden soll, wird der Wert auf 250,00 °C konfiguriert.
in der Konfiguration permanent als „Off" angezeigt. θ
hc
