4.2 Montage des MULTICAL® 403-Durchflusssensors

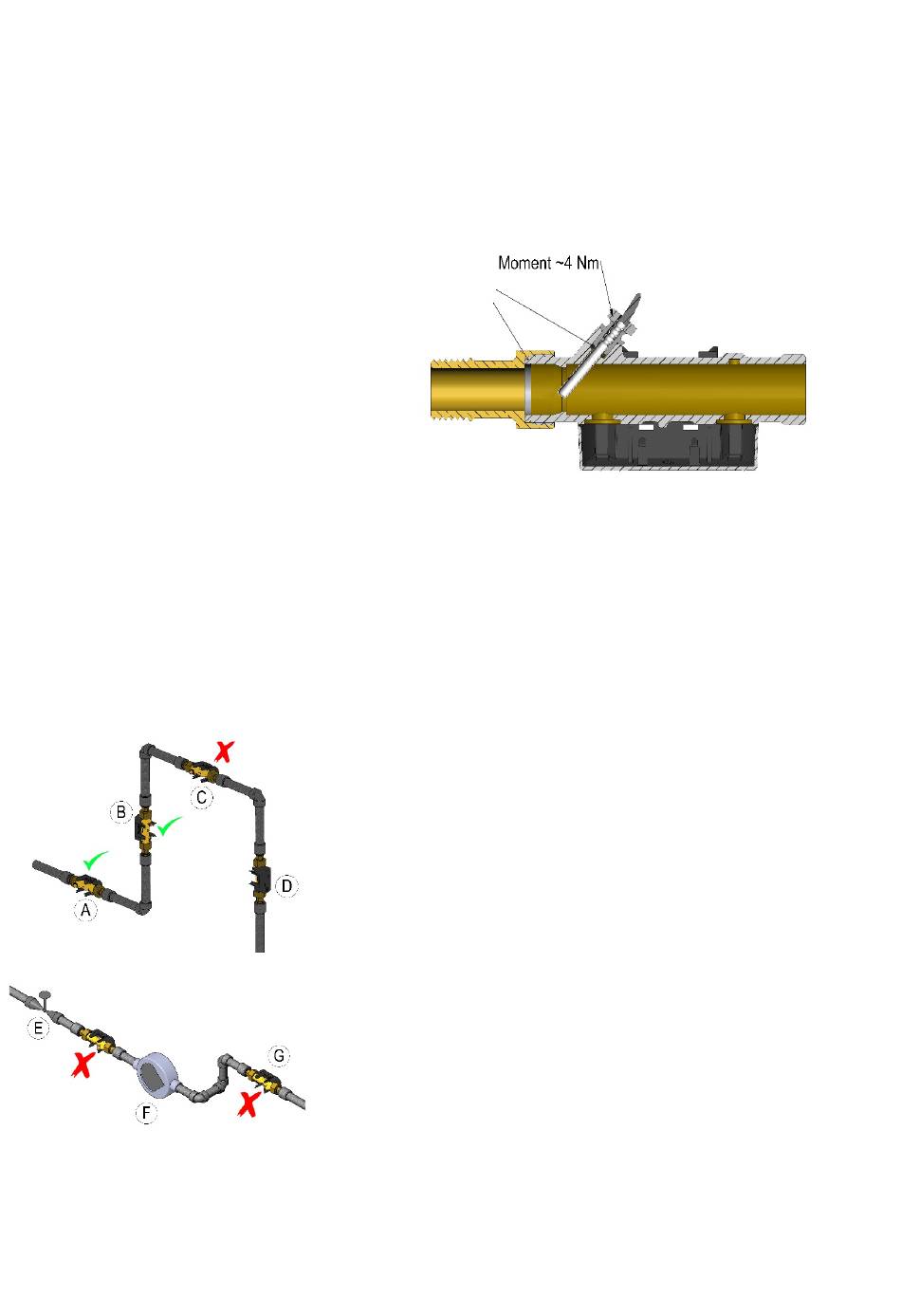

4.2.1 Montage der Verschraubungen sowie des kurzen direkt tauchenden Fühlers in den MULTICAL® 403-

Durchflusssensor.

Der Durchflusssensor darf sowohl in PN16- als
auch in PN25-Installationen verwendet werden
und ist nach Kundenwunsch mit PN16- oder PN25-
Kennzeichnung lieferbar.
Der Blindstopfen, der im MULTICAL
Durchflusssensor montiert ausgeliefert wird, sowie
der direkt tauchende kurze Fühler von Kamstrup
A/S, dürfen sowohl mit PN16 als auch mit PN25
verwendet werden.
Alle mitgelieferten
Verschraubungen können sowohl für PN16 als
auch PN25 verwendet werden.
4.2.2

Einbauort des Durchflusssensors

Der Zähler MULTICAL® 403 erfordert weder eine gerade Einlauf- noch eine gerade Auslaufstrecke, um die
Messgeräterichtlinie (MID) 2014/32/EU, OIML R75:2002 und EN 1434:2015 einzuhalten. Nur bei kräftigen
Durchflussstörungen vor dem Durchflusssensor ist eine gerade Einlaufstrecke notwendig. Es wird empfohlen, die
Richtlinie CEN CR 13582 einzuhalten.
Ein optimaler Einbauort kann durch Berücksichtigung der unten angegebenen Installationsmethoden erzielt werden.
Für allgemeine Informationen über die Installation, siehe DIN-Fachbericht DS/CEN/CR 13582, Installation von
Wärmezählern. Richtlinie für Auswahl, Installation und Betrieb von Wärmezählern.
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019

403-
Verlängerungen und
Dichtung
A. Empfohlener Einbauort des Durchflusssensors.
B. Empfohlener Einbauort des Durchflusssensors.
C. Nicht geeigneter Einbauort wegen der Gefahr
von Luftansammlungen.
D. Geeigneter Einbauort
Systemen.
E. Ein Durchflusssensor soll nicht unmittelbar nach
einem Ventil eingebaut werden, mit Ausnahme
von Absperrventilen (Typ Kugelventil), die völlig
geöffnet sein müssen, wenn sie nicht zum
Absperren verwendet werden.
F. Ein Durchflusssensor
Ansaugseite einer Pumpe installiert werden.
G. Ein Durchflusssensor sollte nicht nach einem
Raumkrümmer platziert werden.
MULTICAL® 403
in geschlossenen
darf nie auf der
