MULTICAL® 403
10.4

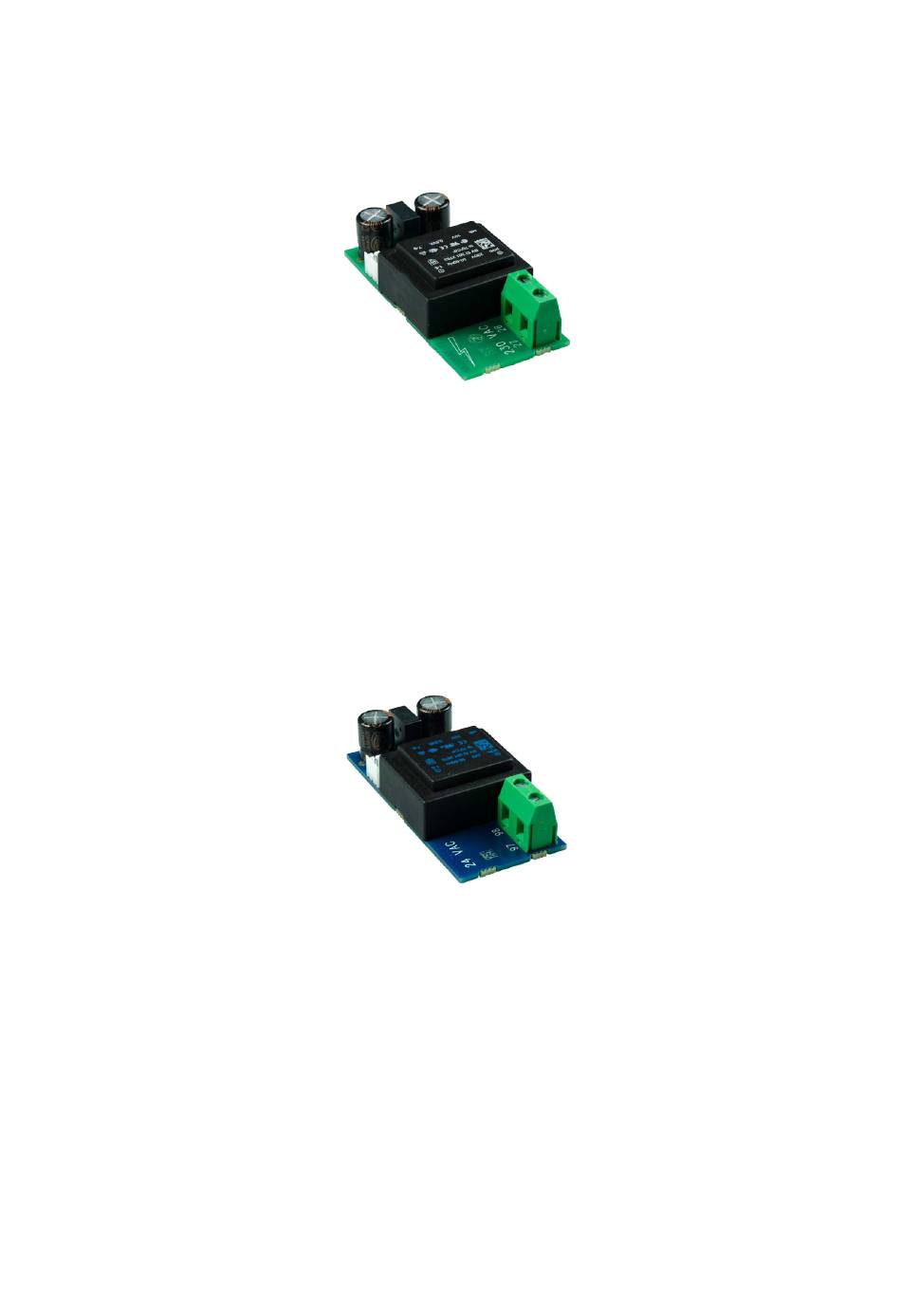

230 VAC-Netzteil

Dieses Modul ist von der 230 VAC-Netzversorgung galvanisch getrennt. Das Modul ist für den direkten Anschluss an
das Stromnetz ausgelegt. Das Modul hat einen Zwei-Kammer-Sicherheitstransformator, der die Anforderungen an
eine Doppelisolation (Trenntrafo) erfüllt, wenn das Rechenwerksoberteil auf dem Rechenwerksunterteil montiert ist.
Wenn die Netzspannung unterbrochen wird, versorgt das Modul den Zähler für einige Minuten.
Beim Anschluss an 230 VAC muss die gesamte Installation den geltenden nationalen Regeln entsprechen. Der
Anschluss/die Trennung des Moduls muss vom Zählermonteur durchgeführt werden. Beachten Sie weiterhin, dass
Arbeiten an Festinstallationen sowie elektrischen Schaltschränken nur durch autorisierte Fachkräfte durchgeführt
werden dürfen.
10.5 24 VAC-Netzteil
Dieses Modul ist von der 24 VAC-Stromversorgung galvanisch getrennt. Das Modul ist für industrielle Installationen
und Installationen ausgelegt, die über einen separaten 230/24 V-Sicherheitstransformator versorgt werden, der
beispielsweise in einem elektrischen Schaltschrankeingebaut ist. Das Modul hat einen Zwei-Kammer-
Sicherheitstransformator, der die Anforderungen an eine Doppelisolation (Trenntrafo) erfüllt, wenn das
Rechenwerksoberteil auf dem Rechenwerksunterteil montiert ist. Wenn die Stromversorgung unterbrochen wird,
versorgt das Modul den Zähler für einige Minuten.
Die gesamte Installation muss den geltenden internationalen Regeln entsprechen. Der Anschluss/die Unterbrechung
des Moduls muss vom Zählermonteur durchgeführt werden, aber die Installation des 230/24 VAC-
Sicherheitstransformators im elektrischen Schaltschrank sowie weitere Festinstallationen dürfen nur durch
autorisierte Fachkräften durchgeführt werden.
10.6 Leistungsverbrauch für Zähler mit Netzanschluss
Die aufgenommene Leistung für Zähler, die an 24 VAC oder 230 VAC angeschlossen sind, geht aus der
Kennzeichnung auf der Vorderseite des Zählers hervor. Die Kennzeichnung gibt einen gemittelten Höchstwert für die
aufgenommene Leistung des Zählers an und die Leistung wird über einen Zeitabschnitt den angegebenen Wert nicht
übersteigen. Für kurze Zeitabschnitte mit Datenkommunikation ist eine kurzzeitige Erhöhung des Energieverbrauchs
erforderlich, während längere Zeitabschnitte ohne Datenkommunikation weniger Energie benötigen. In der Tabelle
sind Beispiele für den akkumulierten Jahresverbrauch für den Zähler MULTICAL® 403 mit verschiedenen Arten der
Stromversorgung angegeben. Für die Batterielebensdauer von batterieversorgten Zähler siehe Abschnitt 10.4.
