Sicherheitstransformator 230/24 VAC

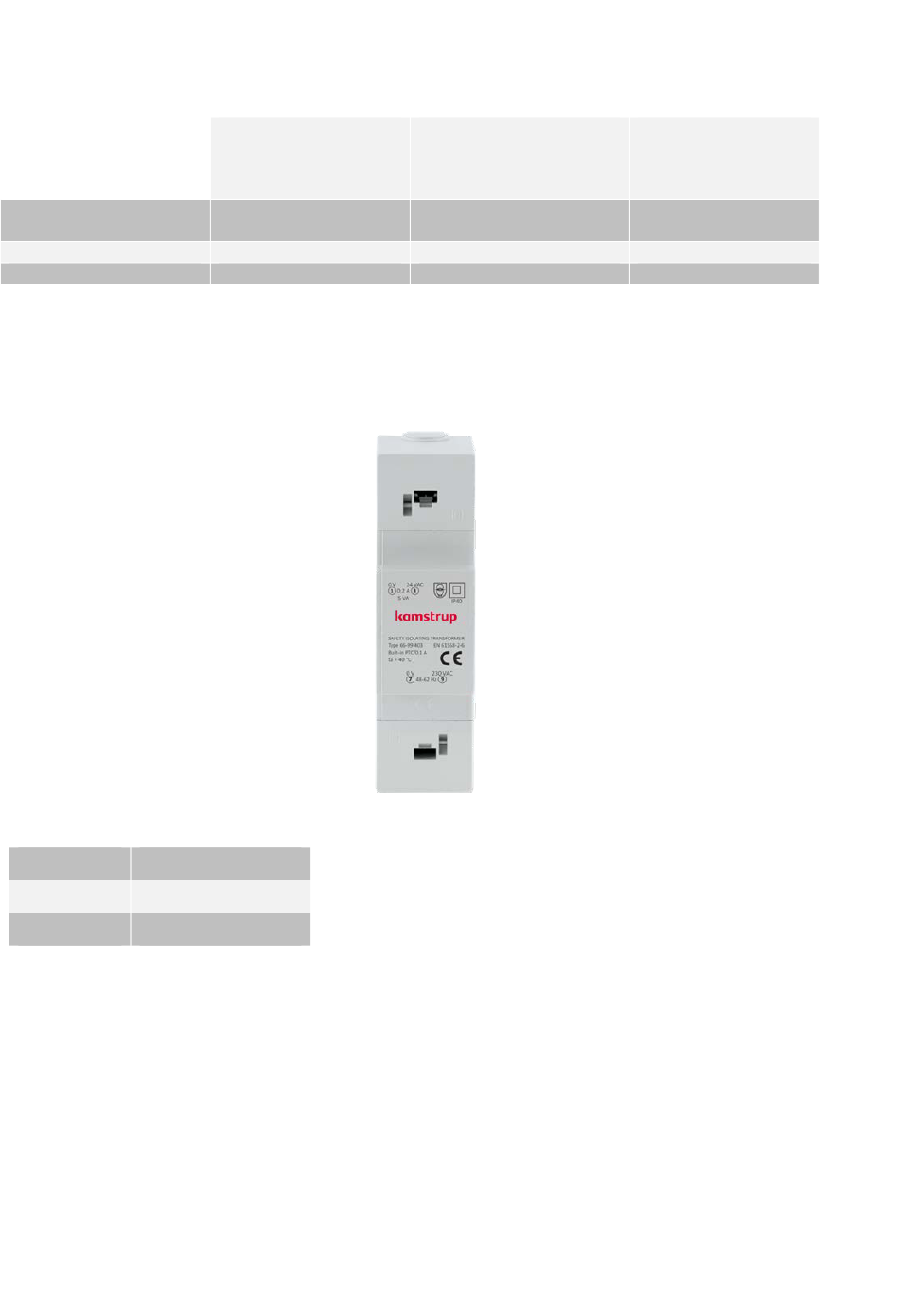

Die Versorgungsmodule für 24 VAC sind auf den Anschluss an einen 230/24 VAC-Sicherheitstransformator
abgestimmt, wie z. B. der Kamstrup Typ 6699-403, der im Schaltschrank oder in anderen getrennten Gehäusen
untergebracht ist. Siehe Abschnitt 10.6 über den Energieverbrauch bei Verwendung des Sicherheitstransformators in
Verbindung mit 24 VAC-Versorgungsmodulen.
Maximale Kabellänge zwischen 230/24 VAC Sicherheitstransformator, z.B. Kamstrup Typ 6699-403, und MULTICAL®
403.
Kabeltyp Höchstlänge
2 x 0,75 m 50 m
2
2 x 1,5 mm 100 m
10.8 Anschlussleitungen für Versorgungsmodule
Der Zähler MULTICAL® 403 ist nach Kundenbedarf mit Anschlussleitungen des Typs H05 VV-F
Verwendung sowohl bei 24 VAC als auch bei 230 VAC lieferbar. Die erlaubte Sicherungsgröße zum Schutz der
Anschlussleitung zum Zähler darf nicht überschritten werden: eine 6 A-Sicherung für 2 x 0,75 mm² Leitung (Zubehör
von Kamstrup A/S, Typ 50-00-286). Alternativ kann eine 2 x 1,0 mm² Anschlussleitung mit 10 A-Sicherung verwendet
werden.
Bei anderen Installationsarten oder wenn eine größere Sicherung als 10 A benötigt wird, ist es erforderlich, dass ein
zugelassener Elektroinstallateur die sicherheitstechnisch fehlerfreie Ausführung der betreffenden Installation
beurteilt.
1 H05 VV-F ist die Typenbezeichnung für PVC-isolierte Kabel, mit einer Nennspannung von 300/500 V und einer maximalen
Temperatur von 70 °C. Bitte beachten Sie, dass bei der Installation ein hinreichend großer Abstand zu heißen Teilen der
Installation eingehalten wird.
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
MULTICAL® 403 an
24 VAC mit Sicherheits-
transformator (6699-403)
angeschlossen
< 1,5 W
< 6 VA
Ca. 13 kWh
MULTICAL® 403 an
24 VAC ohne Sicherheits-
transformator angeschlossen
< 1 W
< 7 VA
Ca. 9 kWh
MULTICAL® 403
MULTICAL® 403 direkt an
230 VAC angeschlossen
< 1 W
< 11,5 VA
Ca. 9 kWh
1 2 x 0,75 mm² zur
