MULTICAL® 403
1.2
Elektronischer Aufbau

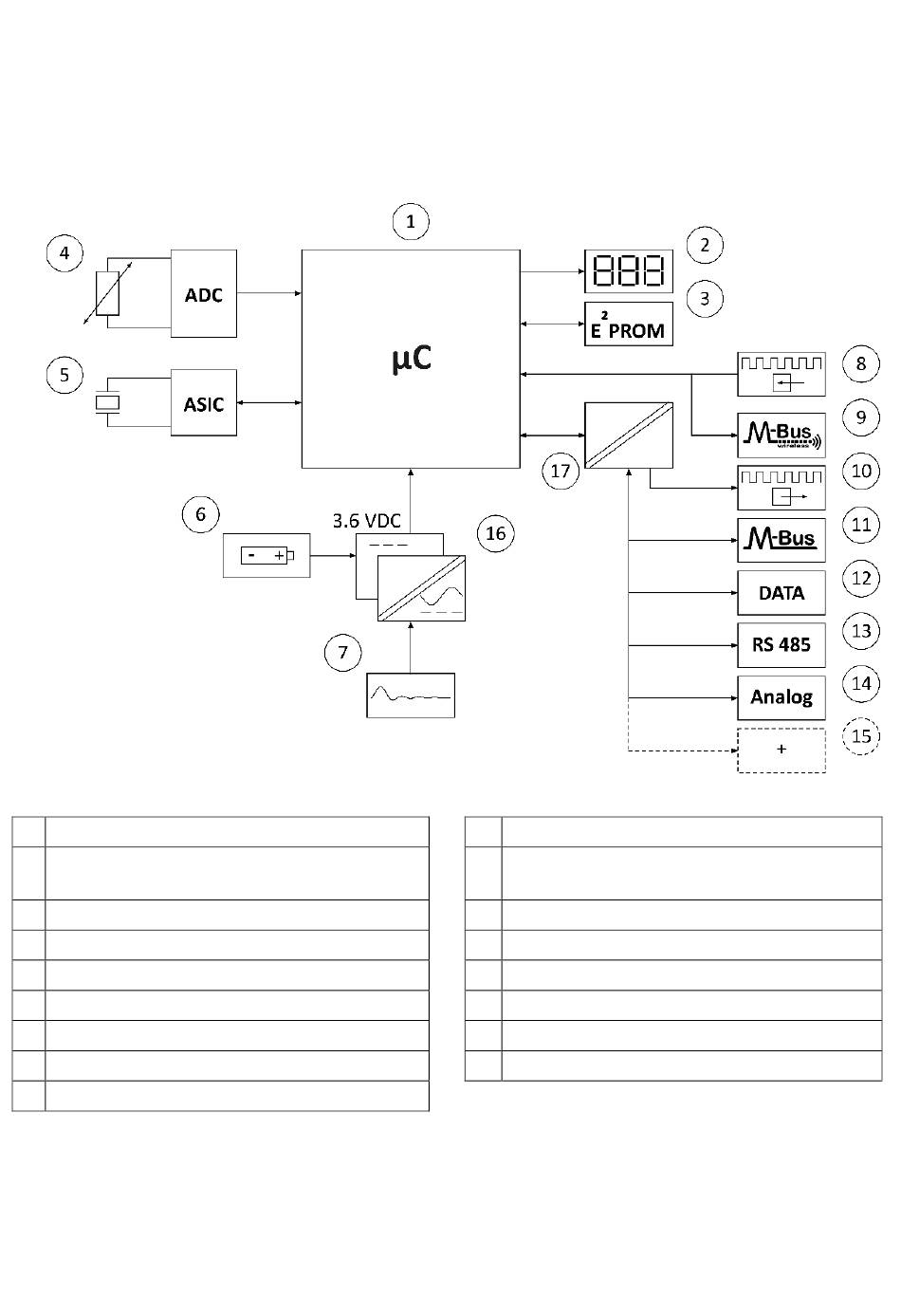

Der elektronischer Aufbau des MULTICAL® 403 wird im unten stehenden Blockdiagramm dargestellt. Der
Modulsteckplatz im MULTICAL® 403 kann mit einem der nachfolgend beschriebenen Module bestückt werden, die
zusätzlich zur Datenkommunikation auch Impulseingänge oder -ausgänge enthalten. Weiterhin ist für den Betrieb
des MULTICAL® 403 eines der sechs verschiedenen Versorgungsmodule eingebaut.
1
Mikrocontroller
2
Display, achtstellige 7-Segment-Anzeige +
Symbole
3
Permanentspeicher, EEPROM
4
Temperaturfühler, Pt100 oder Pt500
5
Durchflusssensor, Piezoelemente
6
Batterie, 2 x A-Zelle oder 1 x D-Zelle
7
Netzteil, 24 VAC oder 230 VAC
8
Impulseingänge
9
Wireless M-Bus
Hinweis: Die Pfeile in der Abbildung geben die Signalrichtung an.
10
10 Impulsausgänge
11 M-Bus
12 Datenkommunikation
13 RS485
14 Analog 0/4...20 mA
15 ...und weitere Kommunikationsmöglichkeiten
16 Galvanisch getrennte Stromversorgungen
17 Galvanisch getrennte Kommunikationsmodule
