6 Display

Der Zähler MULTICAL® 403 verfügt über ein leicht ablesbares Display mit konfigurierbaren sieben bzw. acht Ziffern
sowie zahlreichen Symbolen für Maßeinheiten, Info, Vorlauf und Rücklauf, ein- bzw. ausgeschaltetem Funk etc.
Durch Betätigen der Primärtaste oder der Sekundärtaste auf der Vorderseite des Zählers wird das Display
eingeschaltet. Je nach gewähltem Integrationsmodus (L-Code) wird das Display entweder dauerhaft eingeschaltet
bleiben oder sich spätestens 8 Minuten nach dem letzten Tastendruck automatisch ausschalten. Der gewählte
Integrationsmodus beeinflusst somit die Batterielebensdauer des Zählers. Sie erfahren mehr über die
Batterielebensdauer in Abschnitt 10.4 und über die Integrationsmodi in Abschnitt 3.2.7.

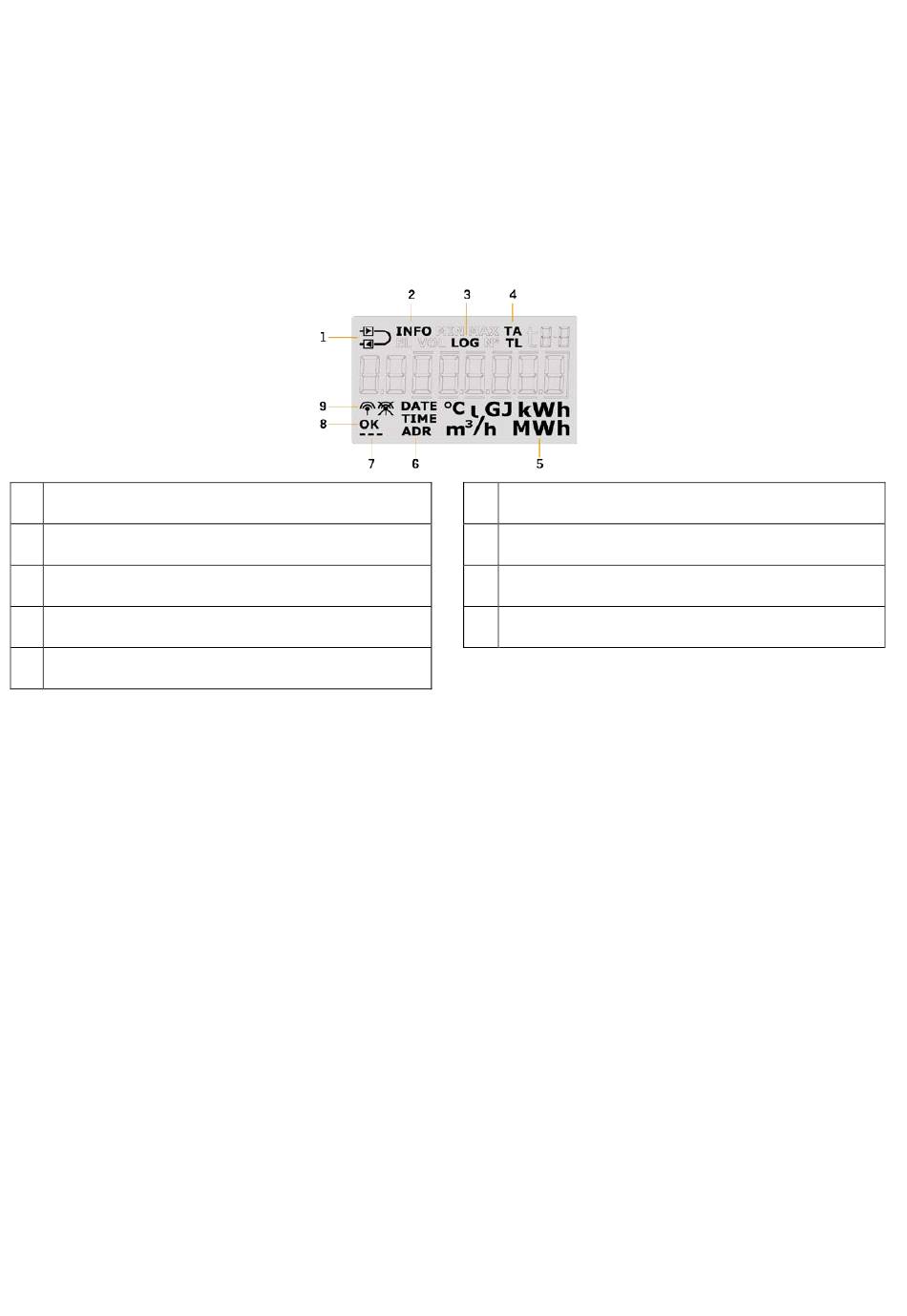

1 Der Zähler ist als Vor- oder Rücklaufzähler konfiguriert
2 Blinkt bei aktivem Infocode
3 Historische Anzeigen
4 Tarifregister / Tarifgrenzen
5 Maßeinheit
Der Zähler verwendet vier verschiedene Anzeigeschleifen. Diese vier Anzeigeschleifen sind den vier verschiedenen
Anwendungsbereichen zugeordnet:
•
USER-Schleife
Die konfigurierbare Anzeigeschleife des Zählers ist für den Benutzer vorgesehen. Die Anzeigen dieser Schleife
können über den DDD-Code an den Bedarf des Energieversorgungsunternehmens angepasst werden. Für einen
Überblick über die möglichen Anzeigen in der USER-Schleife des Zählers siehe Abschnitt 3.2.4. Im gleichen
Abschnitt gibt es Beispiele für eine Reihe von DDD-Codes.
•
TECH-Schleife
Diese Anzeigeschleife richtet sich an den Techniker und ist nicht konfigurierbar. In dieser Anzeigeschleife sind
alle Anzeigen des Zählers verfügbar. Die Anzeigeschleife enthält Anzeigen wie z.B. Seriennummer, Datum, Zeit,
Konfigurationsnummer, Softwarerevision und Segmenttest. Für einen kompletten Überblick über die Anzeigen
siehe Abschnitt 6.2.
•
SETUP-Schleife
Diese Anzeigeschleife richtet sich ebenfalls an den Techniker. In dieser Schleife kann der Techniker den Zähler
über die Fronttasten konfigurieren. Grundsätzlich (sofern nicht anders vom Kunden gewünscht) ist die Schleife
im Transportmodus offen. Wenn der Zähler seine erste Integration ausgeführt hat, wird der Zugang zur SETUP-
Schleife gesperrt. Anschließend ist es nicht mehr möglich, auf die SETUP-Schleife zuzugreifen, außer die
Installationsplombe wird gebrochen. Für weitere Informationen über die Parameter, die in der SETUP-Schleife
konfigurierbar sind siehe Abschnitt 6.3 und für weitere Informationen über den Transportmodus des Zählers
siehe Abschnitt 7.8.
•
TEST-Schleife
Diese Anzeigeschleife wird von akkreditierten Prüfstellen zur Neueichung des Zählers verwendet. Diese Schleife
ist ausschließlich verfügbar, wenn die Testplombe (Eichplombe) des Zählers gebrochen wurde.
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
6 Datum, Zeit und Adresse
Das Aktivitäts-Symbol zeigt an, dass sowohl Zähler als
7
auch Display aktiv sind.
„OK" erscheint, wenn eine Wertänderung gespeichert
8
worden ist
Die Funkkommunikation des Zählers ist ein- oder
9
ausgeschaltet.
