MULTICAL® 403

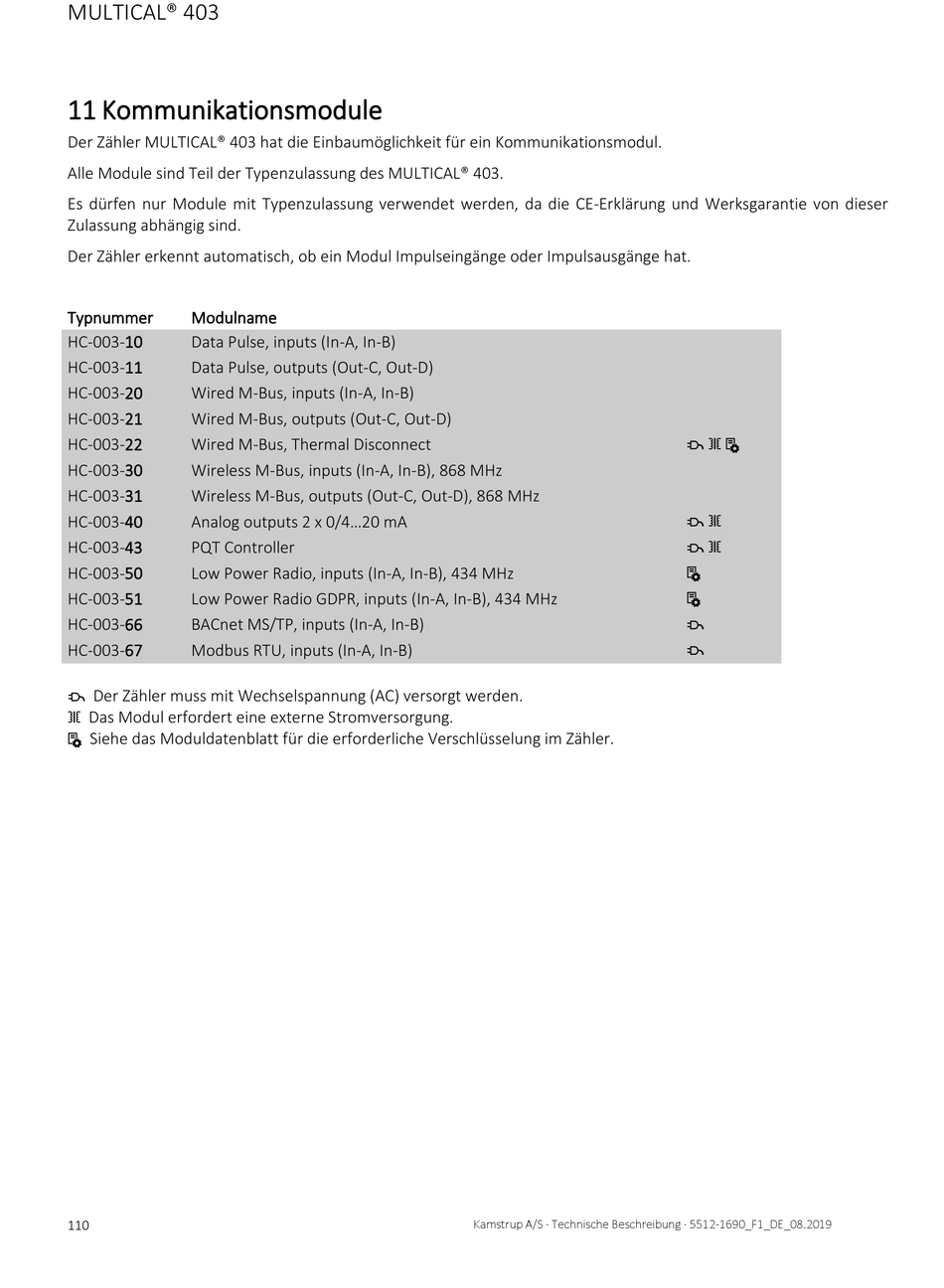

11 Kommunikationsmodule

Der Zähler MULTICAL® 403 hat die Einbaumöglichkeit für ein Kommunikationsmodul.
Alle Module sind Teil der Typenzulassung des MULTICAL® 403.
Es dürfen nur Module mit Typenzulassung verwendet werden, da die CE-Erklärung und Werksgarantie von dieser
Zulassung abhängig sind.
Der Zähler erkennt automatisch, ob ein Modul Impulseingänge oder Impulsausgänge hat.
Typnummer Modulname
HC-003-10 Data Pulse, inputs (In-A, In-B)
HC-003-11 Data Pulse, outputs (Out-C, Out-D)
HC-003-20 Wired M-Bus, inputs (In-A, In-B)
HC-003-21 Wired M-Bus, outputs (Out-C, Out-D)
HC-003-22 Wired M-Bus, Thermal Disconnect
HC-003-30 Wireless M-Bus, inputs (In-A, In-B), 868 MHz
HC-003-31 Wireless M-Bus, outputs (Out-C, Out-D), 868 MHz
HC-003-40 Analog outputs 2 x 0/4...20 mA
HC-003-43 PQT Controller
HC-003-50 Low Power Radio, inputs (In-A, In-B), 434 MHz
HC-003-51 Low Power Radio GDPR, inputs (In-A, In-B), 434 MHz
HC-003-66 BACnet MS/TP, inputs (In-A, In-B)
HC-003-67 Modbus RTU, inputs (In-A, In-B)
" Der Zähler muss mit Wechselspannung (AC) versorgt werden.
# Das Modul erfordert eine externe Stromversorgung.
% Siehe das Moduldatenblatt für die erforderliche Verschlüsselung im Zähler.
110 Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
"#%
"#
"#
%
%
"
"
