MULTICAL® 403
9.2

Einfluss des Kabels

Kleine und mittelgroße Wärmezähler benötigen für die Temperaturfühler normalerweise nur eine relativ kurze
Kabellänge. Das 2-Leiter-Temperaturfühlerpaar, das den Vorteil einer einfachen Installation bietet, kann deshalb
bevorzugt verwendet werden, da das kurze Kabel nur zu einer minimalen Erhöhung der angezeigten
Absoluttemperatur beiträgt.
Kabellänge und Querschnitt müssen bei beiden Temperaturfühlern eines für einen Wärmezähler verwendeten
Fühlerpaars identisch sein. Das Kabel darf weder verkürzt noch verlängert werden.
Die Einschränkungen bei der Benutzung von 2-Leiter-Temperaturfühlerpaaren gemäß EN 1434-2 sind in der unten
stehenden Tabelle definiert.
Pt100-Temperaturfühler
Kabeldurchmes
Max. Kabellänge
ser [mm ]
2
0,25
0,50
Kamstrup A/S kann Pt500-Temperaturfühlerpaare mit bis zu 10 m Kabel (2 x 0,25 mm
9.3

Installation

9.3.1

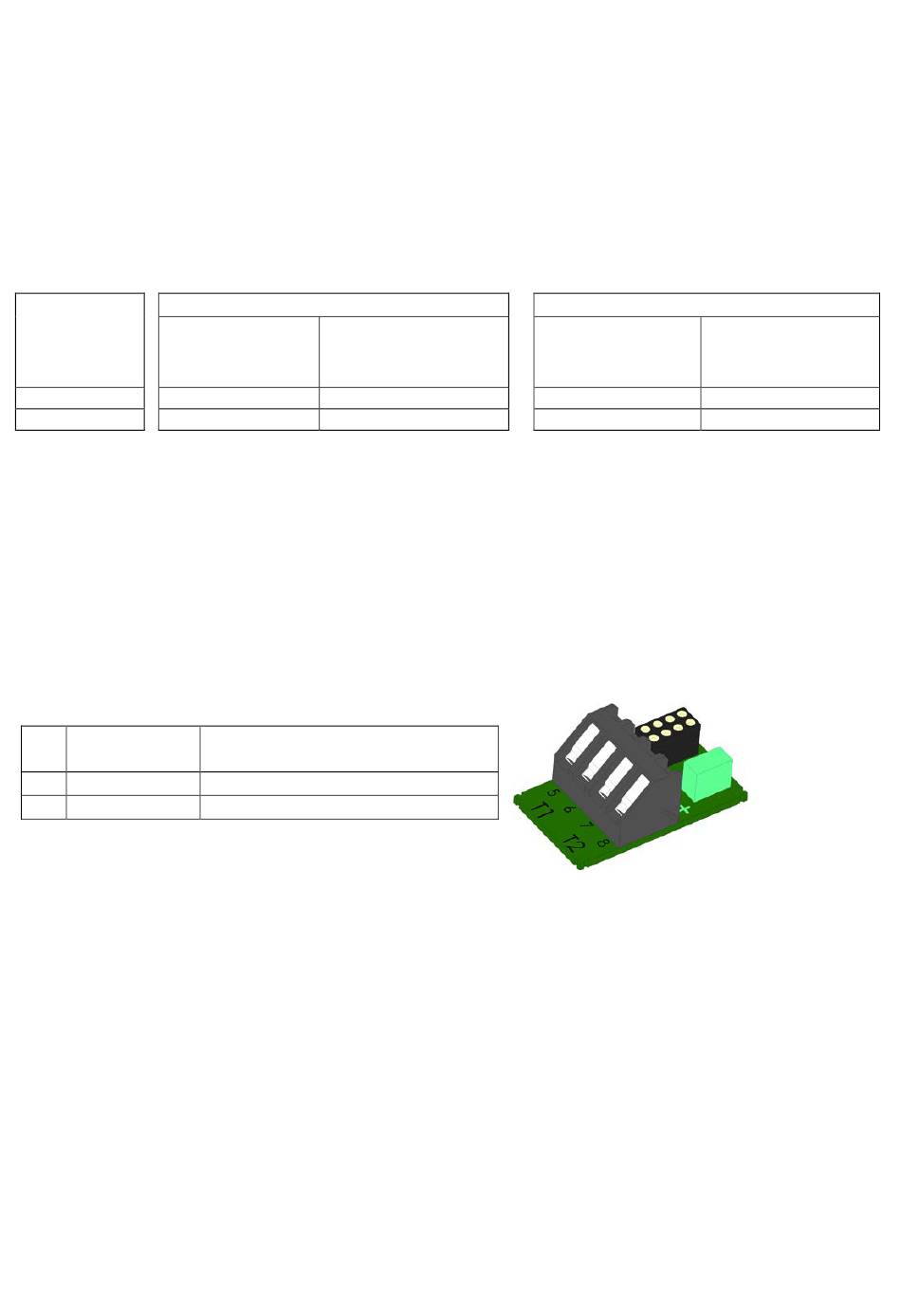

Elektrischer Anschluss

Die beiden gepaarten 2-Leiterfühler werden an den Anschlussklemmen 5 und 6 (t1) sowie 7 und 8 (t2) montiert. Die
Polarität der Temperaturfühler t1 und t2 ist für die Funktion ohne Bedeutung.
Siehe auch die Platzierungen der Klemmreihen in der folgenden Tabelle:
Anschluss-
klemme Nr.
t1
5-6
t2
7-8
9.3.2 Pt500 kurzes direkt tauchendes Fühlerpaar
Der Pt500 kurze direkt tauchende Temperaturfühler ist gemäß dem Europäischen Standard für Wärmezählern EN
1434-2 entwickelt worden. Der Temperaturfühler ist so konstruiert, dass er direkt in das Messmedium eingebracht
werden kann, d. h. ohne Verwendung einer Tauchhülse, so dass eine extrem kurze Ansprechzeit bei
Temperaturänderungen erzielt wird z. B. für Brauchwasser-Wärmetauscher.
Der Fühler basiert auf einem 2-Leiter-Silikonkabel. Das Fühlerrohr ist aus Edelstahl und hat an der Spitze, an der das
Messelement sitzt, einen Durchmesser von ø4 mm. Ein weiterer Vorteil dieses Fühlers ist, dass er direkt in viele
Durchflusssensoren von Kamstrup A/S eingebaut werden kann, wodurch die Installationskosten reduziert werden.
Der kurze direkt tauchende Temperaturfühler ist in einer 27,5 mm Version, DS 27,5 mm genannt, und in einer 38
mm Version, DS 38 mm genannt, lieferbar. Der kurze direkt tauchende Temperaturfühler darf in PN16-Installationen
mit einer maximalen Medientemperatur von 130 °C verwendet werden.
100
Temperaturerhöhung
[m]
Kupfer bei 20
2,5
5,0
Standard-Wärme- und Kältemessung
Fühler im Vorlauf (rot)
Fühler im Rücklauf (blau)
Pt500-Temperaturfühler
Max. Kabellänge [m] Temperaturerhöhung
[K/m]
°
C
0,450
0,200
Tabelle 7
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
[K/m]
Kupfer bei 20
10 0,090
2 ) liefern.
°
C
