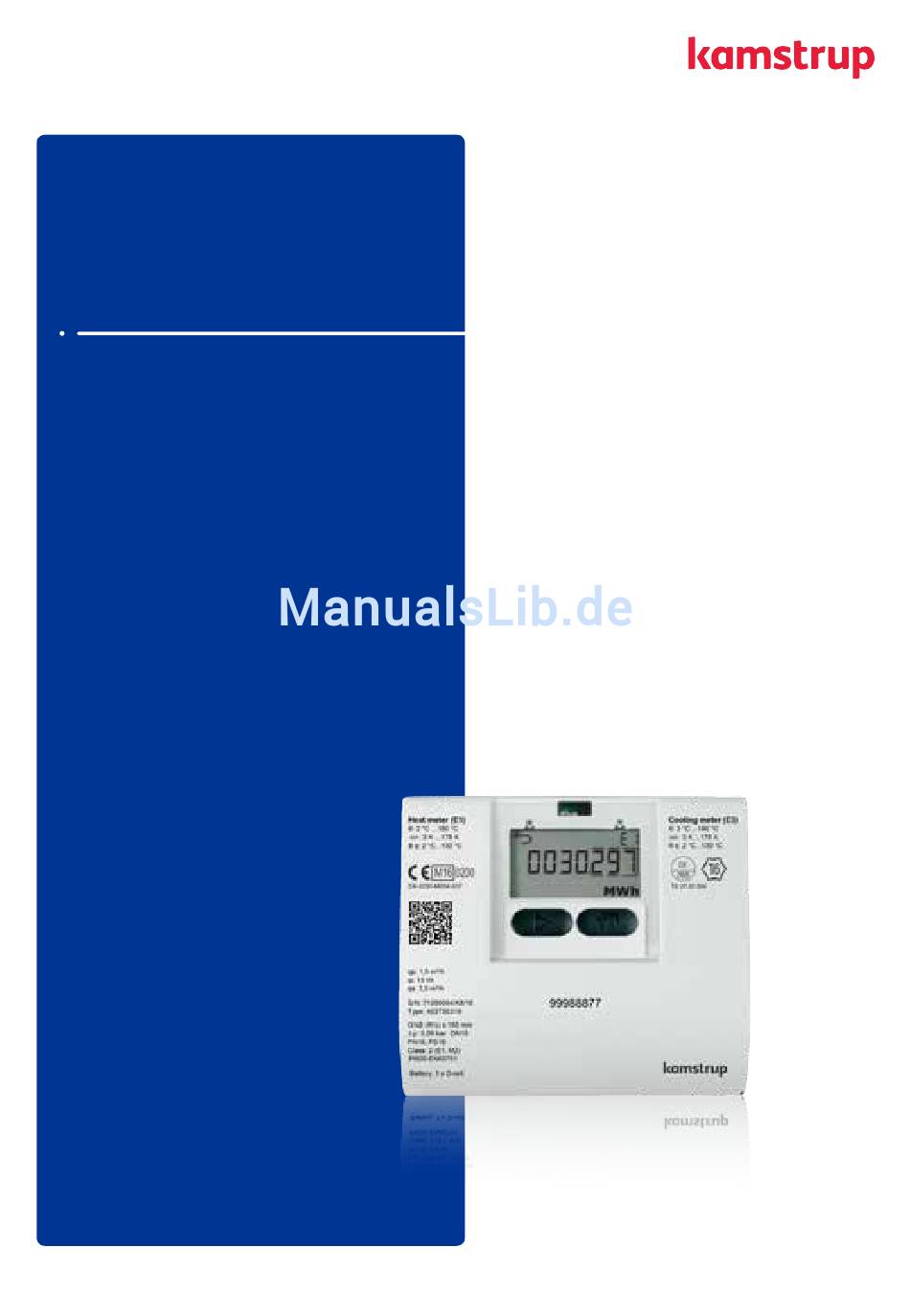

Installations- und Bedienungsanleitung

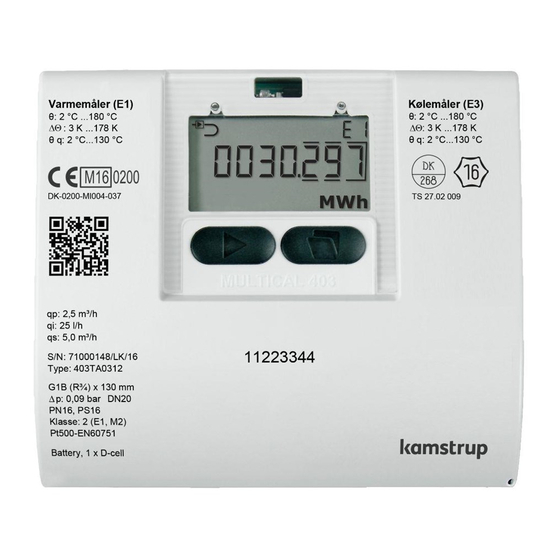

MULTICAL® 403
Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de
Kamstrup Austria GmbH · Handelskai 94 – 96, Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com
Kamstrup A/S · Suisse · Industriestrasse 47 · CH-8152 Glattbrugg · T: +41 43 455 70 50 · info@kamstrup.ch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kamstrup MULTICAL 403
Inhaltszusammenfassung für Kamstrup MULTICAL 403
- Seite 1 Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de Kamstrup Austria GmbH · Handelskai 94 – 96, Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com...
- Seite 2 MULTICAL® 403-W - Pt500 MULTICAL® 403-T - Pt500 MULTICAL® 403-V - Pt100 Austauschbatterie Kamstrup Typ 403-0000-0000-200 (1 x D-Zelle) Kamstrup Typ 403-0000-0000-100 (2 x AA-Zelle) Kommunikationsmodule Eine Übersicht über verfügbare Module finden Sie im Abschnitt 9, Seite 18. Kamstrup A/S • 55121740_A3_DE_05.2016...
-
Seite 3: Inhaltsverzeichnis
9.3 Impulsausgänge 9.4 Daten + Impulseingänge, Typ HC-003-10 9.5 Daten + Impulsausgänge, Typ HC-003-11 9.6 M-Bus + Impulseingänge, Typ HC-003-20 9.7 M-Bus + Impulsausgänge, Typ HC-003-21 9.8 Wireless M-Bus + Impulseingänge, Typ HC-003-30 10 Einstellung über Fronttasten Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 4: Allgemeines
Übersteigt die Temperatur des Mediums 90 °C, empfehlen wir die Anwendung der Flanschzähler sowie die Wandmontage des Rechenwerks. Bei einer Mediumtemperatur, die unter der Umgebungstemperatur liegt, empfehlen wir die Wandmontage von MULTICAL® 403, und dazu muss die kondenssichere Ausgabe, Typ 403-T, verwendet werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 5: Montage Der Temperaturfühler
Die kurzen Direktfühler können bis zu DN25 in spezielle Kugelventile mit eingebautem M10- Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen mit Standard-T-Stücken montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die zu den kurzen Direktfühlern passen. Die Spitze des Temperaturfühlers soll mindestens bis zur Mitte der Strömung reichen. -
Seite 6: Tauchhülsenfühler
B - B am Fühlerkabel in die Fühlertauchhülse schieben, und die Leitung mit der beiliegenden Schraube (M4 Messing) sichern. Die Schraube darf nur mit den Fingern eingedreht werden. Die Tauchhülsen werden hiernach mit Plombe und Draht plombiert. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 7: Fühlerkompatibilität Mit Durchflusssensoren
Die untenstehende Tabelle zeigt, welche Temperaturfühlertypen man zusammen mit welchem Durchflusssensor verwenden kann. Durchflusssensor Temperaturfühler Im Durchflusssensor Im Durchflusssensor nicht montierbar montierbar DS 27,5 DS 38 Ø5,8 mm Tauchhülse 0,6-1,5 G¾B 0,6-1,5 3,5-6 G5/4B Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 8: Montage Des Durchflusssensors
Durchflusssensor angegeben. 3.1 Montage der Verschraubungen sowie des kurzen Direktfühlers in den MULTICAL® 403 Durchflusssensor Der kurze Direktfühler von Kamstrup darf nur in PN16 Installationen montiert werden. Der vom Werk aus im MULTICAL® 403 Durchflusssensor montierte Blindstopfen darf sowohl bei PN16 als auch bei PN25 verwendet werden. -
Seite 9: Platzierung Des Durchflusssensors
Durchflusssensor mindestens 1,5 bar bei q (Nenndurchfluss) und min. 2,5 bar bei q (Höchstdurchfluss) sein. Dies gilt für Temperaturen bis zu ca. 80 °C. Der Durchflusssensor darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 10: Montage Des Multical® 403 Durchflusssensors
3.3 Montage des MULTICAL® 403 Durchflusssensors 90° 90° 90° 90° Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden. 90° 90° Der Durchflusssensor sollte mit einem Winkel von 0° montiert werden und kann 90° nach unten gedreht werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 11: Installationsbeispiele
Verschraubungszähler: Durchfluss von links Durchfluss von rechts Flanschzähler: Durchfluss von links Durchfluss von rechts 3.5 Feuchte und Kondensation Wo Kondensierung vorkommen kann, z.B. in Kühlanlagen, muss die kondenssichere Ausgabe von MULTICAL® 403, Typ 403-T, verwendet werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 12: Montage Des Rechenwerks
Dübel. Montieren Sie MULTICAL® 403 auf den Wandbeschlag, indem Sie, wie bei der Kompaktmontage, das Rechenwerk über den Beschlag schiebt. Achtung: Bei q 3,5 oder größeren Durchflusszählern kann der Beschlag vom Durchflusssensor abmontiert und als Wandbeschlag verwendet werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 13: Platzierung Des Rechenwerks
MULTICAL® 403 4.3 Platzierung des Rechenwerks Wenn der Durchflusssensor in feuchten oder kondensierenden Umgebungen installiert wird, muss das Rechenwerk an eine Wand und höher als der Durchflusssensor montiert werden. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 14: Informationscodes "Info
Messbereich oder kurzgeschlossen Ungültige Temperaturdifferenz (t1-t2) V1 Luft V1 falsche Durchflussrichtung V1 > q mehr als eine Stunde Impulseingang A Leckage im System Impulseingang A Externer Alarm Impulseingang B Leckage im System Impulseingang B Externer Alarm Beispiel: Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 15: Spannungsversorgung
”2xxxxxxx” an, dass die Batteriespannung niedrig ist. Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden, z.B. bei Kamstrup A/S. Für weitere Auskünfte siehe Kamstrup Dokument 5510-408 “Lithiumbatterien - Handhabung und Entsorgung”. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 16: Netzversorgung
Zuleitung Max. Sicherung 230 VAC 2 x 0,75 mm Dieses Modul wird bei direktem Netzanschluss (Zubehör von Kamstrup A/S) verwendet. 2 x 1,0 mm 10 A Achtung: Eine externe Versorgung darf nur dem Versorgungsmodul Bei anderen Installationstypen oder wenn eine angeschlossen werden. -
Seite 17: Funktionskontrolle
Bedeutung für die Funktionalität. Sehen Sie auch die Position der Klemmen in der Abbildung: Klemmreihe Standard-Wärme- und Kältemessung t1 5-6 Fühler im Vorlauf (rotes Schild) t2 7-8 Fühler im Rücklauf (blaues Schild) Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 18: Kommunikationsmodule
Impulsausgänge konfiguriert. Die Impulsdauer wird auf 32 ms oder 100 ms bestellt. Nach der Lieferung kann die Impulsdauer mit dem PC-Programm METERTOOL HCW geändert werden. Die Auflösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie bzw. Volumen. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 19: Daten + Impulseingänge, Typ Hc-003
M-Bus Modul mit primärer, sekundärer und erweiterter sekundärer Adressierung. Das Modul wird mit Torsionskabel über Klemmen 24 und 25 an einen M-Bus Master angeschlossen. Die Polarität ist ohne Bedeutung für die Funktionalität. Das Modul wird durch den angeschlossenen Master stromversorgt. Kamstrup A/S • 55121740_A3_DE_05.2016... -
Seite 20: M-Bus + Impulsausgänge, Typ Hc-003
9.8 Wireless M-Bus + Impulseingänge, Typ HC-003-30* Das Wireless M-Bus Modul ist auf die Verwendung in dem handgehaltenen Wireless M-Bus Reader System von Kamstrup, das in dem gebührenfreien Frequenzband im 868 MHz Bereich operiert, ausgelegt. Das Funkmodul ist mit entweder interner Antenne oder Zusatzantenne lieferbar. -
Seite 21: Einstellung Über Fronttasten
*** Die Änderung von q ist nur bei Zählern, die auf Zählertyp 6 konfiguriert sind, möglich. Versucht man bei Zählern, die auf anderen Ländercodes konfiguriert sind, dieses Menü zuzugreifen, wird das Display den Bescheid ”Off” zeigen. Kamstrup A/S • 55121740_A3_DE_05.2016... - Seite 22 MULTICAL® 403 Kamstrup A/S • 55121740_A3_DE_05.2016...
- Seite 23 Aktueller Wasserdurchfluss. Loggerwerte zu sehen. Drücken Sie um den Höchstwert dieses Jahres sowie jährliche und monatliche Loggerwerte zu sehen. Display readings are based on DDD-code 210. At kamstrup.com you find a selection of interactive user guides based on other DDD-codes.
