MULTICAL® 403
13.5.1 Prüfimpulse
Die Auflösung der Impulsausgänge hängt von der konkreten Durchflusssensorgröße ab, siehe die Tabelle unten.
Durchflusssensorgröße qp [m³/h]
0,6
1,5
2,5
3,5
6,0
10
15
13.5.2 Anwendung der hochauflösenden Impulse

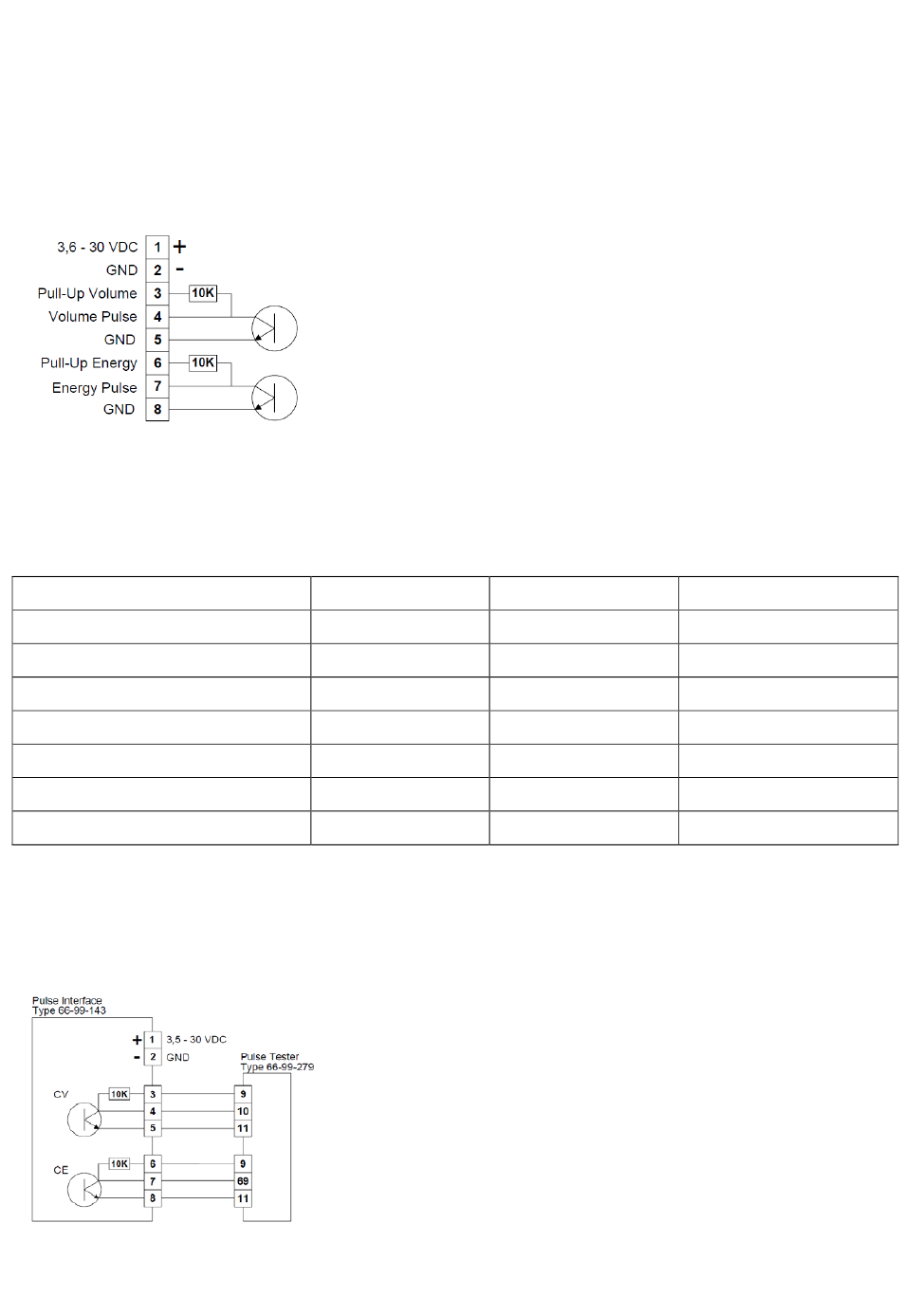

Die unten stehende Abbildung beschreibt, wie die hochauflösenden Energie- und Volumenimpulse an den Prüfstand,
der zur Eichung des Zählers verwendet wird, oder an das Kamstrup Impulstestgerät, Typ 6699-279, angeschlossen
werden können.
124
Wenn die Impulsschnittstelle, Typ 6699-143, an die Stromversorgung
oder eine Batterie angeschlossen wurde, diese Funktionseinheit an den
Zähler angebracht wurde, und im Zähler die TEST-Schleife aufgerufen
wurde, werden die folgenden Impulse ausgesendet:
• Hochauflösende Energieimpulse auf den Anschlussklemmen 7 und 8
• Hochauflösende Volumenimpulse auf den Anschlussklemmen 4 und 5
Hinweis: Siehe die Tabelle unten für die Impulsauflösung.
Impulsschnittstelle 6699-143, technische Daten
Versorgungsspannung
Stromverbrauch
Impulsausgänge
Impulslänge
Energieimpuls
Volumenimpuls
Energie [Pulse/kWh]
1000
1000
1000
500
250
125
125
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
3,6 – 30 VDC
< 15 mA
< 30 VDC < 15 mA
3,9 ms
1 Wh/Impuls (1000 Impulse/kWh)
10 ml/Impuls (100 Impulse/Liter)
Volumen [Pulse/Liter]
100
100
100
50
25
12,5
12,5
Durchfluss @ 120hz [L/h]
4320
4320
4320
8640
17280
34560
34560
