MULTICAL® 403
6.1

USER-Schleife

Die USER-Schleife ist die primäre Schleife des Zählers und enthält die eichrechtlich vorgeschriebenen und die am
häufigsten verwendeten Anzeigen. Diese Schleife richtet sich an den Verbraucher und wird nach seinen Bedürfnissen
über den DDD-Code konfiguriert. Siehe Abschnitt 3.2.4 für weitere Informationen über die USER-Schleife und die
DDD-Codes.
Bitte beachten Sie: Displayindexnummern werden in der USER-Schleife nicht verwendet.
6.2

TECH-Schleife

Die TECH-Schleife ist für den Techniker gedacht, der daran interessiert ist, zusätzliche Anzeigen im Vergleich zur
USER-Schleife zu sehen.
Die TECH-Schleife ist nicht konfigurierbar und enthält alle Anzeigen des Zählers und die Modulanzeigen. Die TECH-
Schleife beinhaltet einige feste Modulanzeigen sowie einige modulabhängige
Bitte beachten Sie: Die Modulanzeigen können wegen verzögerter oder abgebrochener Kommunikation zwischen
dem Zähler und dem Modul leer sein. Die Aktivitätsanzeige zeigt, dass sowohl Zähler als auch Display aktiv sind.

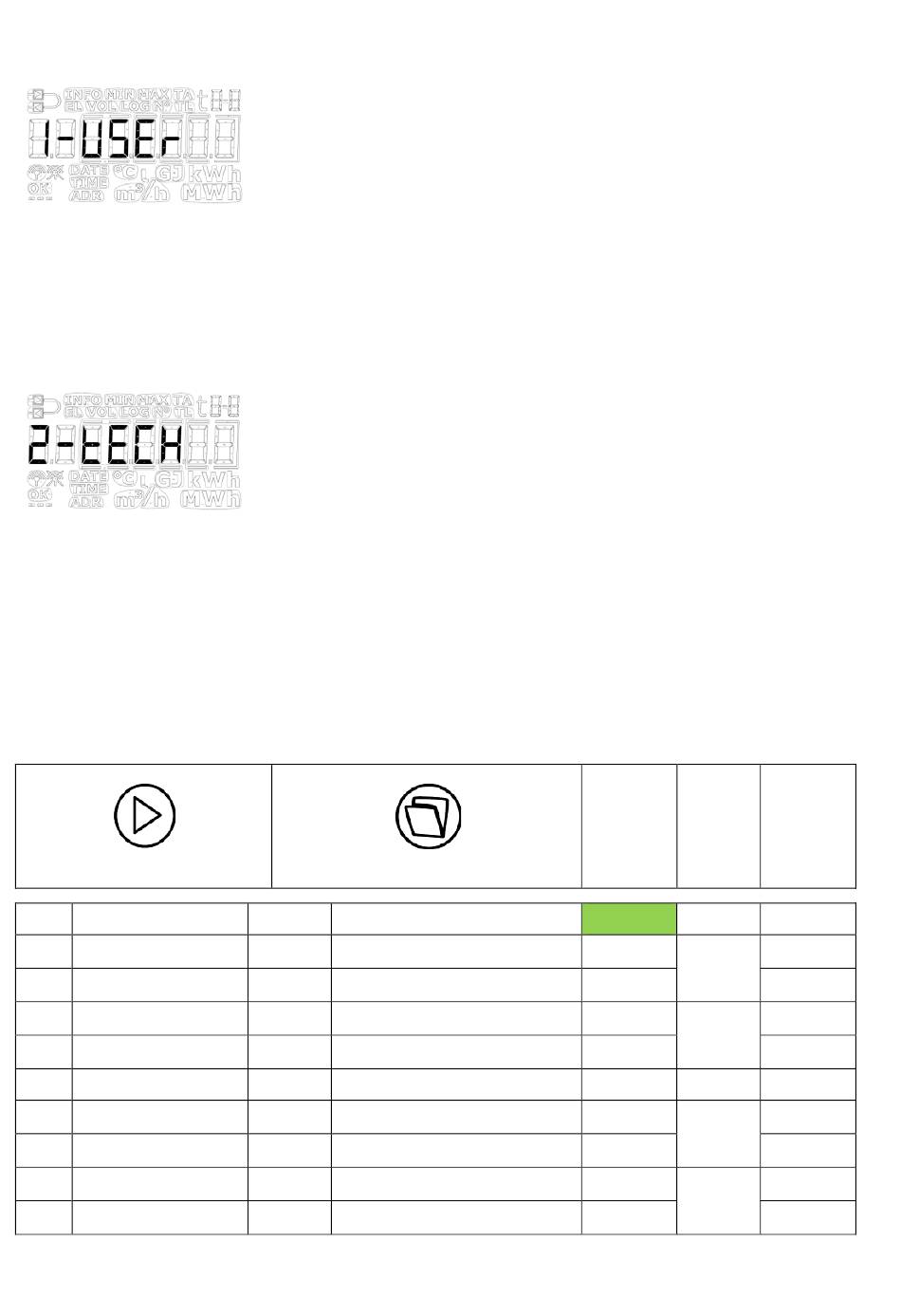

Die TECH-Schleife des Zählers ist unten stehend dargestellt. Bei einer kurzen Betätigung der Primärtaste wechselt die
Anzeige zur nachfolgenden Primäranzeige, während sie bei einer kurzen Betätigung der Sekundärtaste zur
Sekundäranzeige wechselt.
Die Primärtaste
1 Wärmeenergie (E1)
2 Kälteenergie (E3)
60
Die Sekundärtaste
1.1 Datum des Jahresloggers
1.2 Datum des Jahresloggers
1.3 Datum des Monatsloggers
1.4 Datum des Monatsloggers
2.1 Datum des Jahresloggers
2.2 Datum des Jahresloggers
2.3 Datum des Monatsloggers
2.4 Datum des Monatsloggers
Anzeigen.
Index-
nummer
im Display
2-001-00
2-001-01
2-001-02
1
2-001-03
1 2-001-04
2-002-00
2-002-01
1 2-002-02
2-002-03
2-002-04
1
Kamstrup A/S · Technische Beschreibung · 5512-1690_F1_DE_08.2019
Speicher-
tiefe des
Datenlog
gers im Referenz-
Display nummern
Log 01-02
Log 01-12
Log 01-02
Log 01-12
