MULTICAL® 403
Mit der Primärtaste des Zählers ist es möglich, eine Anzeigeschleife auszuwählen sowie zwischen den vier
Anzeigeschleifen umzuschalten. Bei Lieferung ist der Zähler im Transportmodus und die Anzeigeschleifen USER, TECH
und SETUP sind verfügbar. Abhängig vom Ländercode kann der Zugang zur SETUP-Schleife im Transportmodus
gesperrt sein, weshalb sie bei Lieferung nicht verfügbar ist. Die TEST-Schleife ist nur zugänglich, wenn die
Testplombe (Eichplombe) gebrochen wurde.
Wenn die Primärtaste 5, 7 bzw. 9 Sekunden lang betätigt wird, wird zwischen den Anzeigeschleifen des Zählers
gewechselt. In den Schleifen TECH, SETUP und TEST werden Indexnummern verwendet, da die Anzeigen in diesen
Anzeigeschleifen auf eine bestimmte Indexnummer festgelegt sind. Die Indexnummern ermöglichen eine einfache
Navigation zur gewünschten Anzeige. In der konfigurierbaren USER-Schleife werden keine Indexnummern

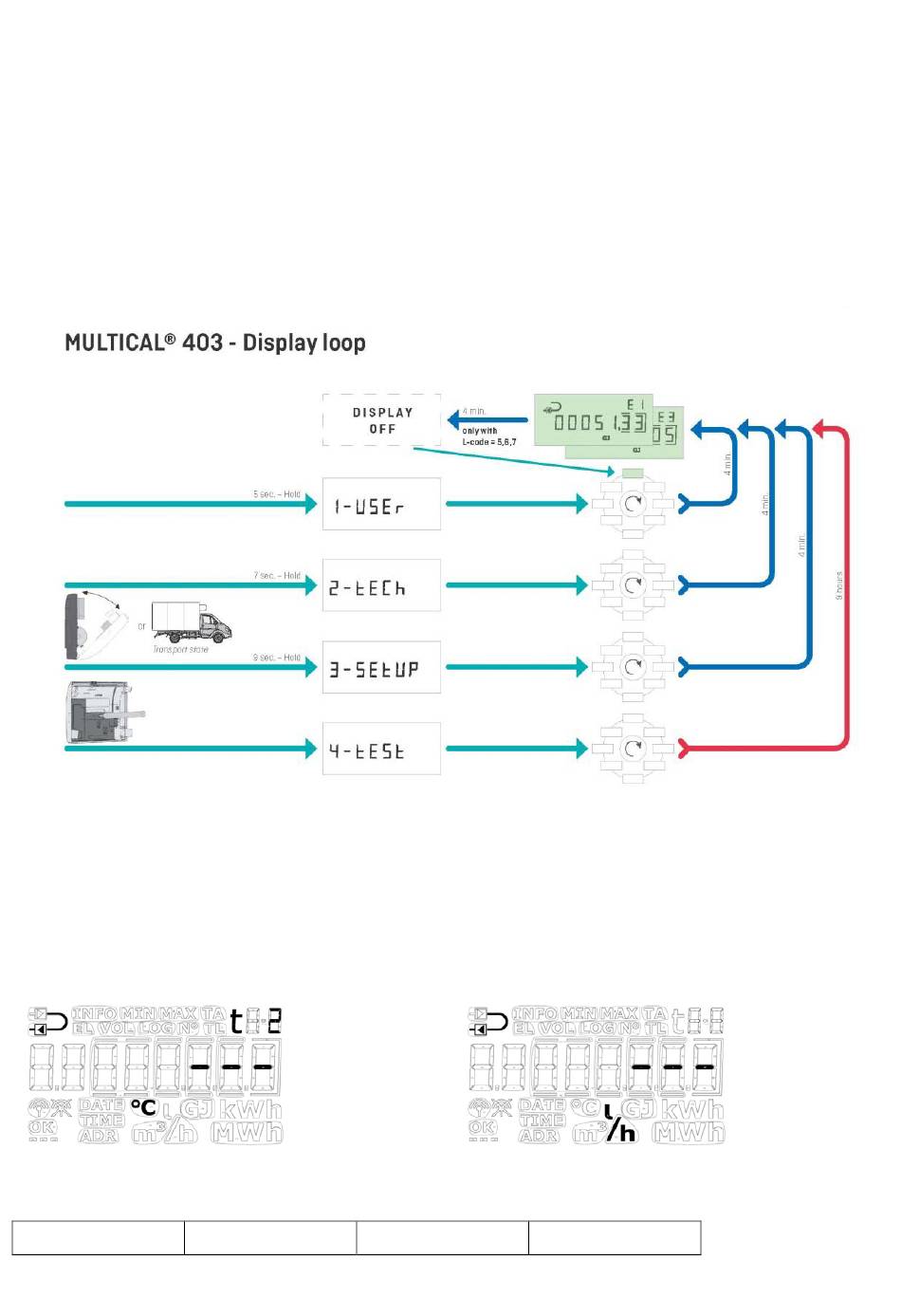

verwendet. Die Abbildung zeigt die Navigation durch die Anzeigeschleifen des Zählers mit der Primärtaste.
Um die Störungssuche zu erleichtern, werden bei den Anzeigen (aktuelle Werte), die vom Fehlern beeinflusst
werden, Striche angezeigt. Gleichzeitig wird die Akkumulation in den Registern beendet, die ebenfalls vom Fehler
beeinflusst werden. Bei unterbrochenen oder kurzgeschlossenen Temperaturfühlern zeigt die entsprechende
Anzeige Striche an. Beim Durchflusssensorfehler „Falsche Durchflussrichtung" werden keine Striche angezeigt, da
dieser Fehler den Zähler nicht davon abhält, den Durchfluss zu messen. Wird der Durchflusssensor daran gehindert
den Durchfluss zu messen, z. B. bei Luft im Durchflusssensor, erscheinen Striche in der Anzeige. Der Zähler registriert
diese Fehler und aktiviert einen Infocode, der im Display des Zählers einfach abgelesen werden kann. Im Abschnitt
7.7 erfahren Sie mehr über die Infocodes des Zählers.
Temperaturfühler t2-Fehler Durchflusssensorfehler
t1-Fehler t2-Fehler Durchflussfehler
